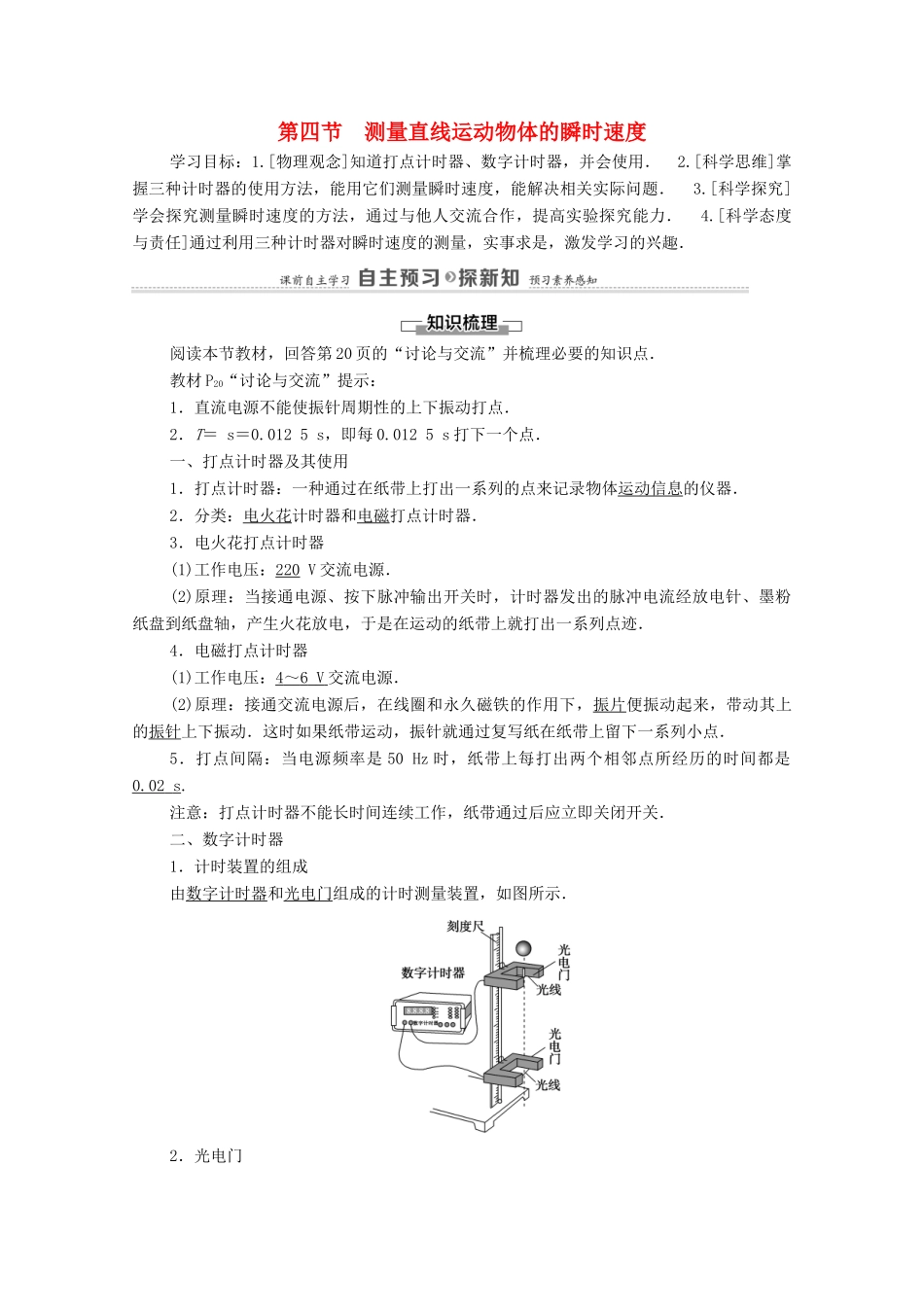

第四节 测量直线运动物体的瞬时速度学习目标：1.[物理观念]知道打点计时器、数字计时器，并会使用． 2.[科学思维]掌握三种计时器的使用方法，能用它们测量瞬时速度，能解决相关实际问题． 3.[科学探究]学会探究测量瞬时速度的方法，通过与他人交流合作，提高实验探究能力． 4.[科学态度与责任]通过利用三种计时器对瞬时速度的测量，实事求是，激发学习的兴趣．阅读本节教材，回答第 20 页的“讨论与交流”并梳理必要的知识点．教材 P20“讨论与交流”提示：1．直流电源不能使振针周期性的上下振动打点．2．T＝ s＝0.012 5 s，即每 0.012 5 s 打下一个点．一、打点计时器及其使用1．打点计时器：一种通过在纸带上打出一系列的点来记录物体运动信息的仪器．2．分类：电火花计时器和电磁打点计时器．3．电火花打点计时器(1)工作电压：220 V 交流电源．(2)原理：当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一系列点迹．4．电磁打点计时器(1)工作电压：4 ～ 6 V 交流电源．(2)原理：接通交流电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动．这时如果纸带运动，振针就通过复写纸在纸带上留下一系列小点．5．打点间隔：当电源频率是 50 Hz 时，纸带上每打出两个相邻点所经历的时间都是 0.02 s .注意：打点计时器不能长时间连续工作，纸带通过后应立即关闭开关．二、数字计时器1．计时装置的组成由数字计时器和光电门组成的计时测量装置，如图所示．2．光电门由发光装置(红外发光二极管)和光线接收装置(光敏元件)构成．光敏元件接收由发光装置发出的光线，通常处于被照亮的状态．3．计时器有两个输入插口与光电门相连．4．计时原理当宽度一定的物体通过光电门时，光线被挡，光敏元件处于暗状态，向数字计时器发出脉冲信号，触发数字计时器开始计时，遮光结束(物体通过)停止计时，这样就记录下物体遮挡一个光电门光线的短暂时间．数字计时器还可以记录物体经过两个光电门之间的时间，即任一光电门第一次遮光时开始计时，第二次遮光时停止计时，计时器显示的是两次遮光之间的时间(物体先后通过两个光电门之间的时间)．说明：数字计时器能测量出小到 1 ms 或 0.1 ms 的时间间隔，计时更精确灵敏．1．思考判断(正确的打“√”，错误的打“×”)(1)电磁打点计时器和电火花打点计时器的工作电压都是 220 V 的交变...
