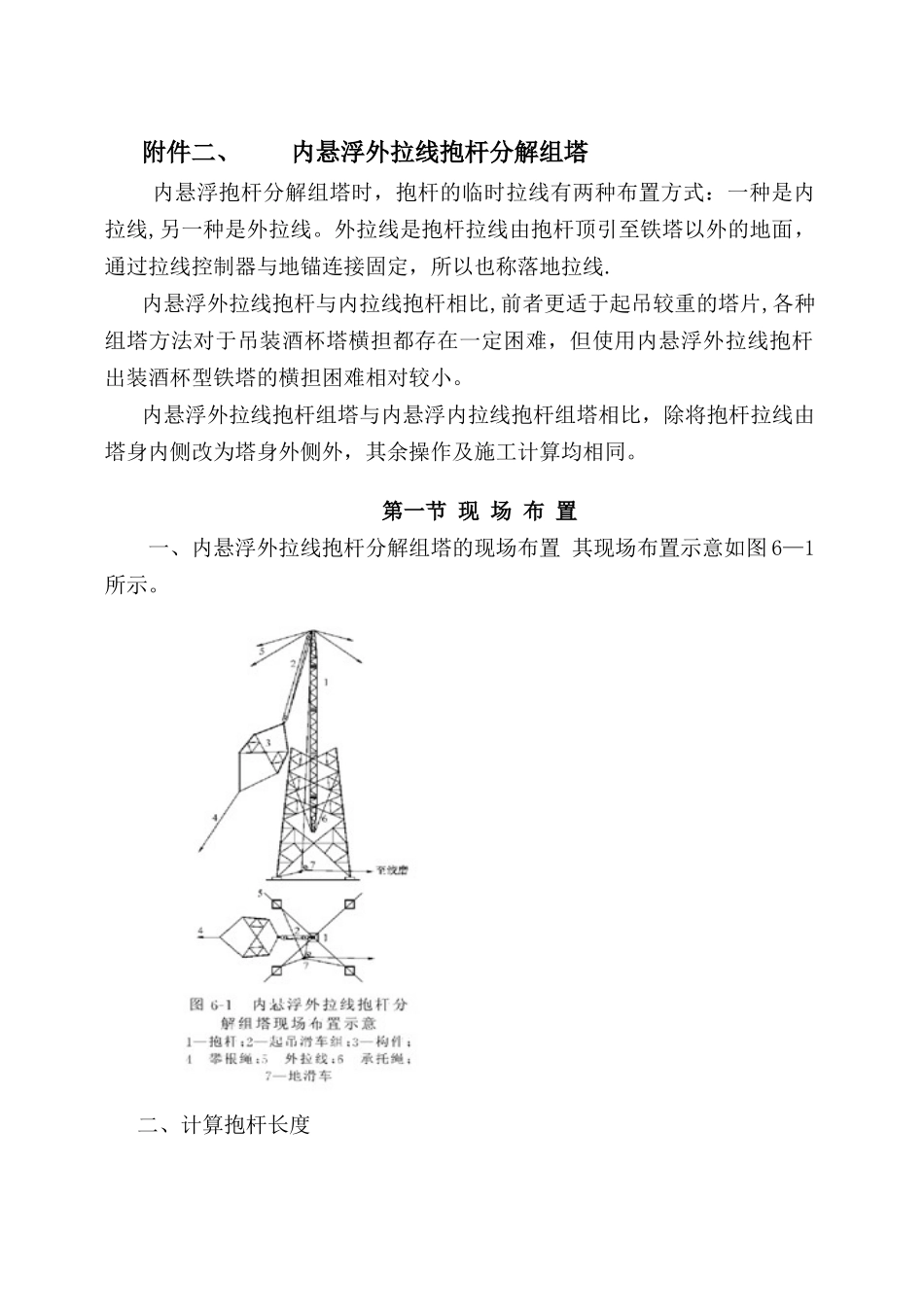

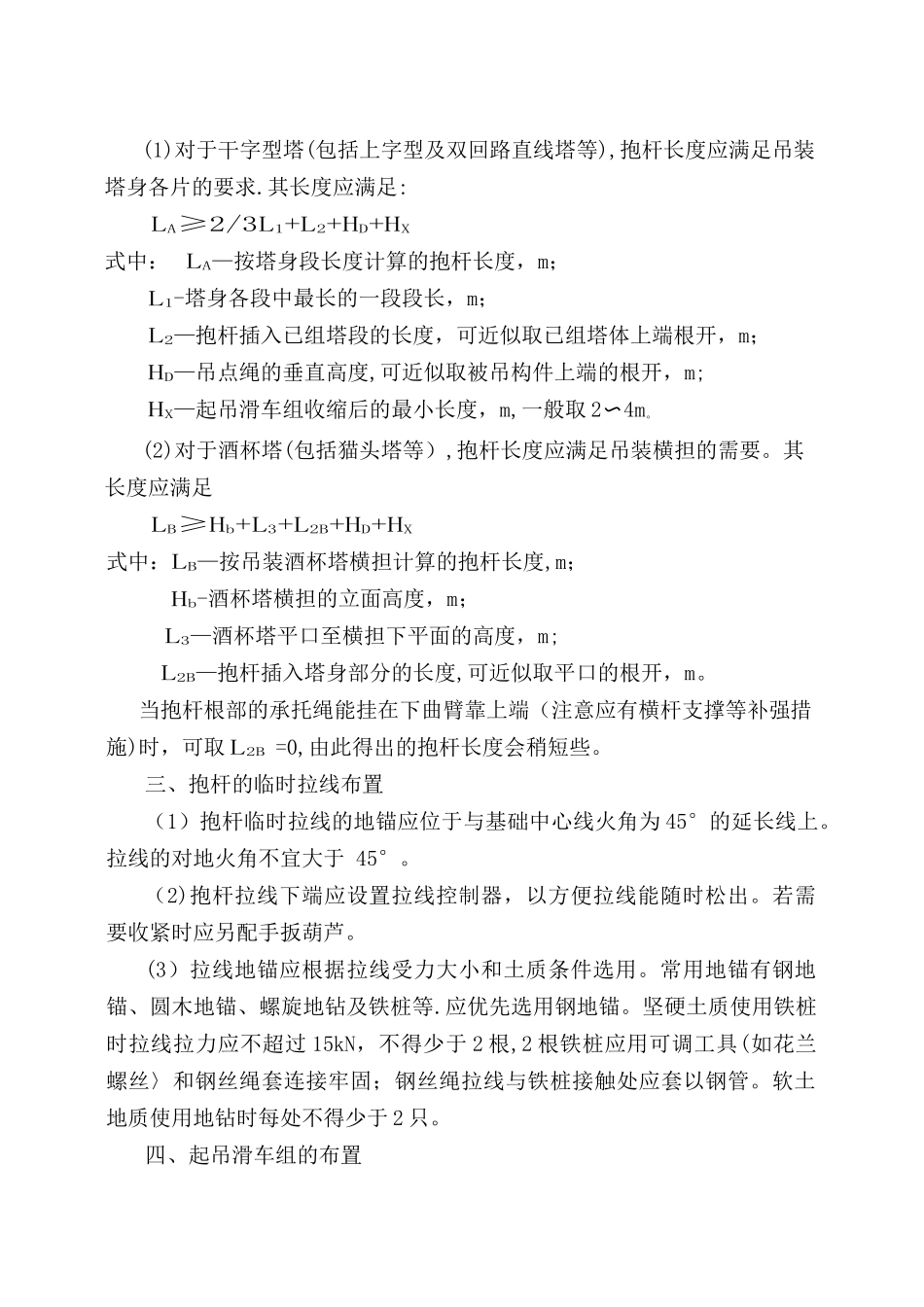

附件二、 内悬浮外拉线抱杆分解组塔内悬浮抱杆分解组塔时，抱杆的临时拉线有两种布置方式：一种是内拉线,另一种是外拉线。外拉线是抱杆拉线由抱杆顶引至铁塔以外的地面，通过拉线控制器与地锚连接固定，所以也称落地拉线.内悬浮外拉线抱杆与内拉线抱杆相比,前者更适于起吊较重的塔片,各种组塔方法对于吊装酒杯塔横担都存在一定困难，但使用内悬浮外拉线抱杆出装酒杯型铁塔的横担困难相对较小。内悬浮外拉线抱杆组塔与内悬浮内拉线抱杆组塔相比，除将抱杆拉线由塔身内侧改为塔身外侧外，其余操作及施工计算均相同。第一节 现 场 布 置一、内悬浮外拉线抱杆分解组塔的现场布置 其现场布置示意如图 6—1所示。二、计算抱杆长度(1)对于干字型塔(包括上字型及双回路直线塔等),抱杆长度应满足吊装塔身各片的要求.其长度应满足:LA≥2/3L1+L2+HD+HX式中： LA—按塔身段长度计算的抱杆长度，m；L1-塔身各段中最长的一段段长，m；L2—抱杆插入已组塔段的长度，可近似取已组塔体上端根开，m；HD—吊点绳的垂直高度,可近似取被吊构件上端的根开，m;HX—起吊滑车组收缩后的最小长度，m,一般取 2〜4m。(2)对于酒杯塔(包括猫头塔等）,抱杆长度应满足吊装横担的需要。其长度应满足LB≥Hb+L3+L2B+HD+HX式中：LB—按吊装酒杯塔横担计算的抱杆长度,m； Hb-酒杯塔横担的立面高度，m； L3—酒杯塔平口至横担下平面的高度，m; L2B—抱杆插入塔身部分的长度,可近似取平口的根开，m。当抱杆根部的承托绳能挂在下曲臂靠上端（注意应有横杆支撑等补强措施)时，可取 L2B =0,由此得出的抱杆长度会稍短些。三、抱杆的临时拉线布置（1）抱杆临时拉线的地锚应位于与基础中心线火角为 45°的延长线上。拉线的对地火角不宜大于 45°。（2)抱杆拉线下端应设置拉线控制器，以方便拉线能随时松出。若需要收紧时应另配手扳葫芦。(3）拉线地锚应根据拉线受力大小和土质条件选用。常用地锚有钢地锚、圆木地锚、螺旋地钻及铁桩等.应优先选用钢地锚。坚硬土质使用铁桩时拉线拉力应不超过 15kN，不得少于 2 根,2 根铁桩应用可调工具(如花兰螺丝〉和钢丝绳套连接牢固；钢丝绳拉线与铁桩接触处应套以钢管。软土地质使用地钻时每处不得少于 2 只。四、起吊滑车组的布置(1）起吊滑车组的绳数应根据受力计算选择，在一般情况下，起吊绳采纳 Φ13mm 钢丝绳时，単绳受力不应超过 15kN,采纳 Φ11mm 钢丝绳不应超过 11kN。（2)起吊滑车组的定滑轮挂于抱杆帽的侧面。起吊绳...
