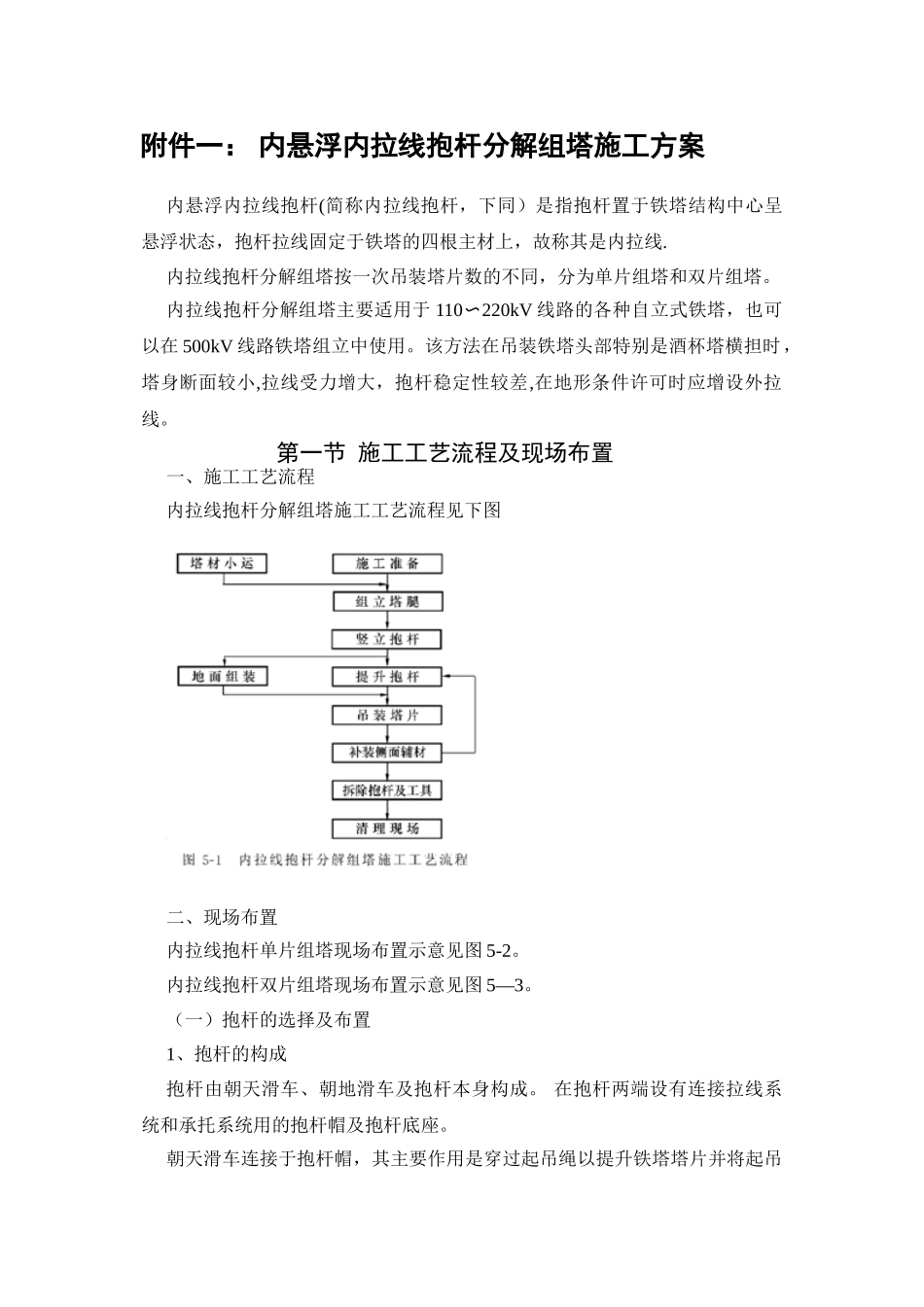

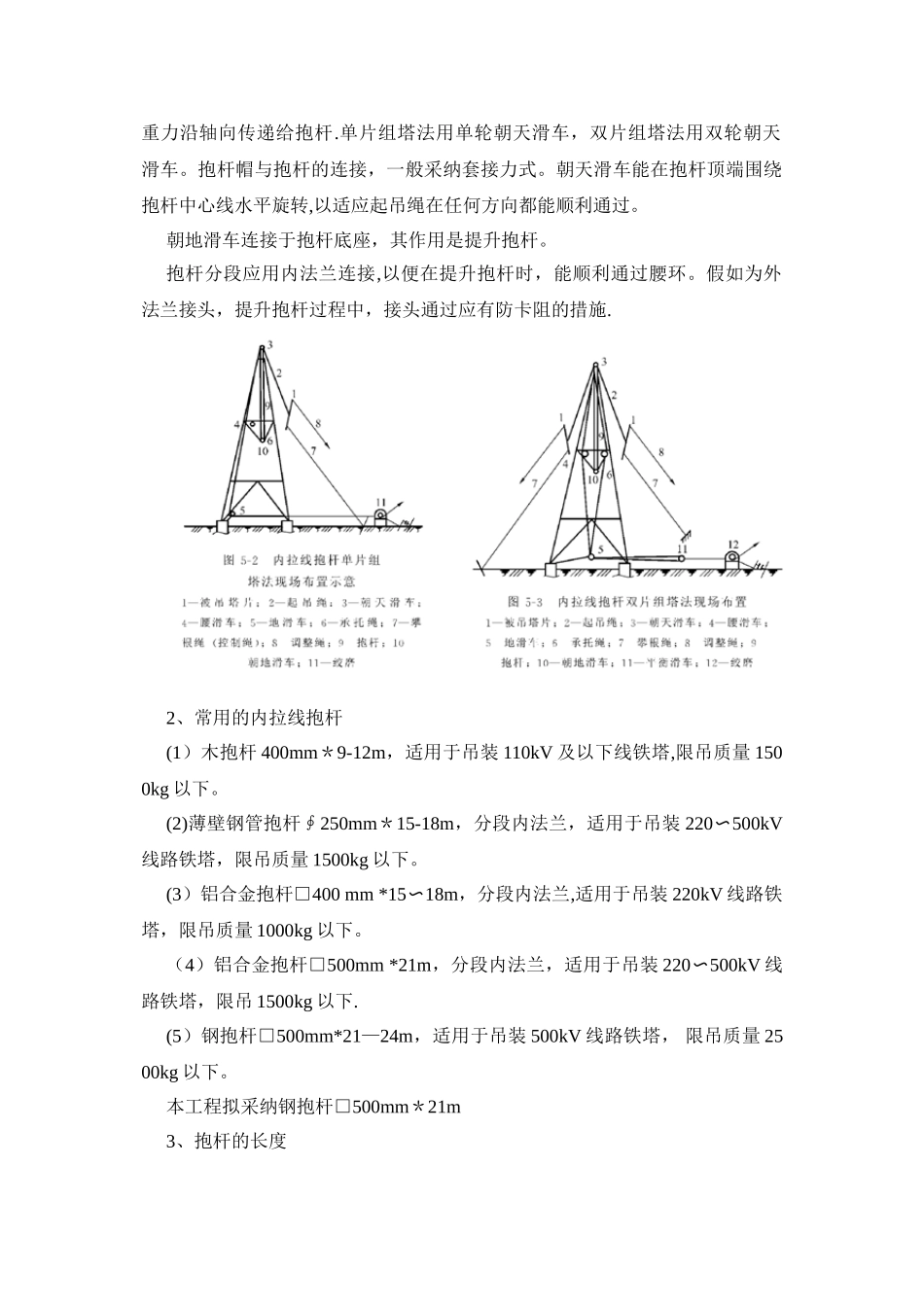

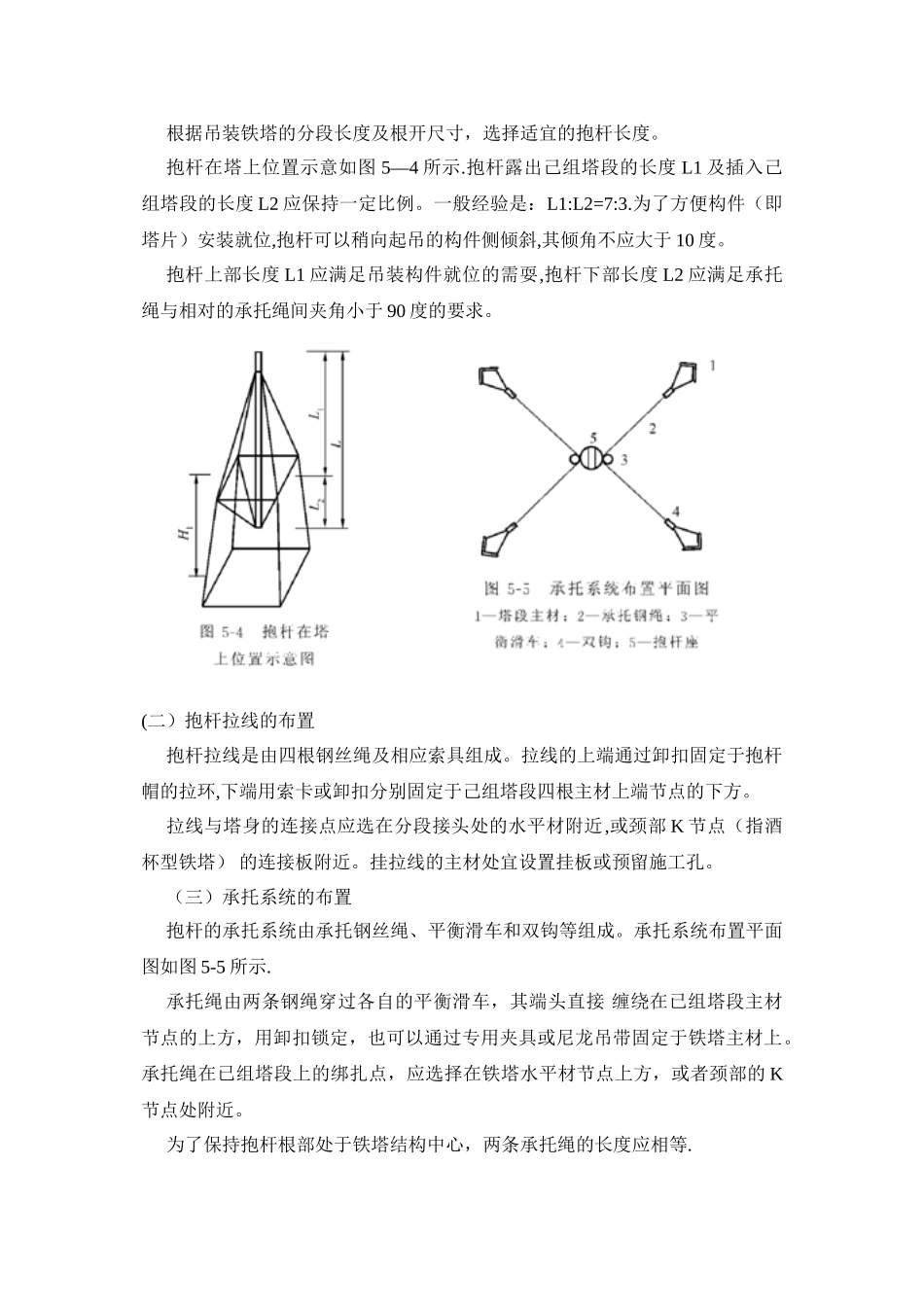

附件一： 内悬浮内拉线抱杆分解组塔施工方案内悬浮内拉线抱杆(简称内拉线抱杆，下同）是指抱杆置于铁塔结构中心呈悬浮状态，抱杆拉线固定于铁塔的四根主材上，故称其是内拉线.内拉线抱杆分解组塔按一次吊装塔片数的不同，分为单片组塔和双片组塔。内拉线抱杆分解组塔主要适用于 110〜220kV 线路的各种自立式铁塔，也可以在 500kV 线路铁塔组立中使用。该方法在吊装铁塔头部特别是酒杯塔横担时，塔身断面较小,拉线受力增大，抱杆稳定性较差,在地形条件许可时应增设外拉线。第一节 施工工艺流程及现场布置一、施工工艺流程内拉线抱杆分解组塔施工工艺流程见下图二、现场布置内拉线抱杆单片组塔现场布置示意见图 5-2。内拉线抱杆双片组塔现场布置示意见图 5—3。 （一）抱杆的选择及布置 1、抱杆的构成抱杆由朝天滑车、朝地滑车及抱杆本身构成。 在抱杆两端设有连接拉线系统和承托系统用的抱杆帽及抱杆底座。朝天滑车连接于抱杆帽，其主要作用是穿过起吊绳以提升铁塔塔片并将起吊重力沿轴向传递给抱杆.单片组塔法用单轮朝天滑车，双片组塔法用双轮朝天 滑车。抱杆帽与抱杆的连接，一般采纳套接力式。朝天滑车能在抱杆顶端围绕抱杆中心线水平旋转,以适应起吊绳在任何方向都能顺利通过。 朝地滑车连接于抱杆底座，其作用是提升抱杆。抱杆分段应用内法兰连接,以便在提升抱杆时，能顺利通过腰环。假如为外法兰接头，提升抱杆过程中，接头通过应有防卡阻的措施.2、常用的内拉线抱杆(1）木抱杆 400mm＊9-12m，适用于吊装 110kV 及以下线铁塔,限吊质量 1500kg 以下。(2)薄壁钢管抱杆∮250mm＊15-18m，分段内法兰，适用于吊装 220〜500kV线路铁塔，限吊质量 1500kg 以下。(3）铝合金抱杆□400 mm *15〜18m，分段内法兰,适用于吊装 220kV 线路铁塔，限吊质量 1000kg 以下。（4）铝合金抱杆□500mm *21m，分段内法兰，适用于吊装 220〜500kV 线路铁塔，限吊 1500kg 以下.(5）钢抱杆□500mm*21—24m，适用于吊装 500kV 线路铁塔， 限吊质量 2500kg 以下。本工程拟采纳钢抱杆□500mm＊21m3、抱杆的长度根据吊装铁塔的分段长度及根开尺寸，选择适宜的抱杆长度。 抱杆在塔上位置示意如图 5—4 所示.抱杆露出己组塔段的长度 L1 及插入己组塔段的长度 L2 应保持一定比例。一般经验是：L1:L2=7:3.为了方便构件（即塔片）安装就位,抱杆可以稍向起吊的构件侧倾斜,其倾角不应大于 10 度。抱杆上部长度 L1 应满足吊装构件...
