冷拌冷铺沥青混合料施工指南2025-3-2

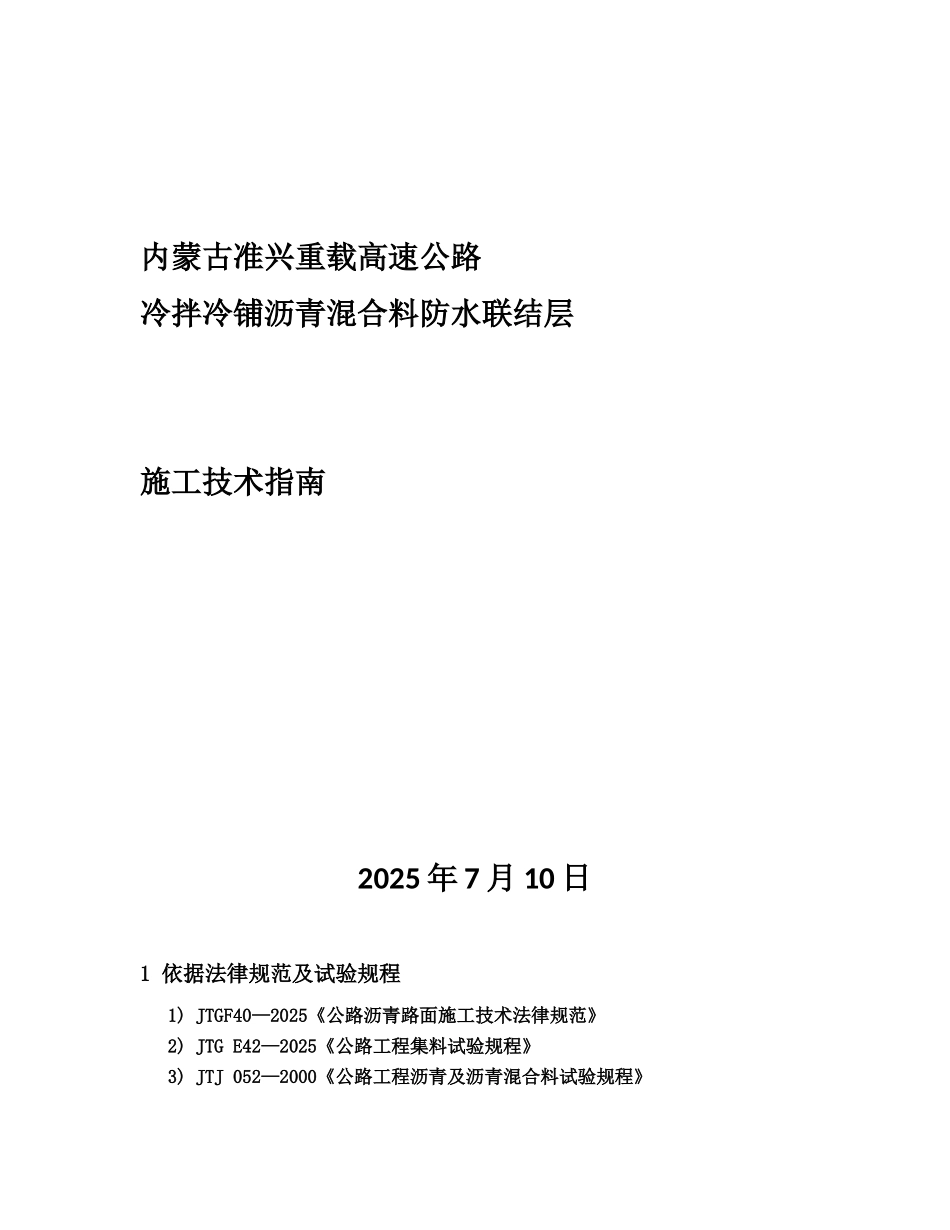

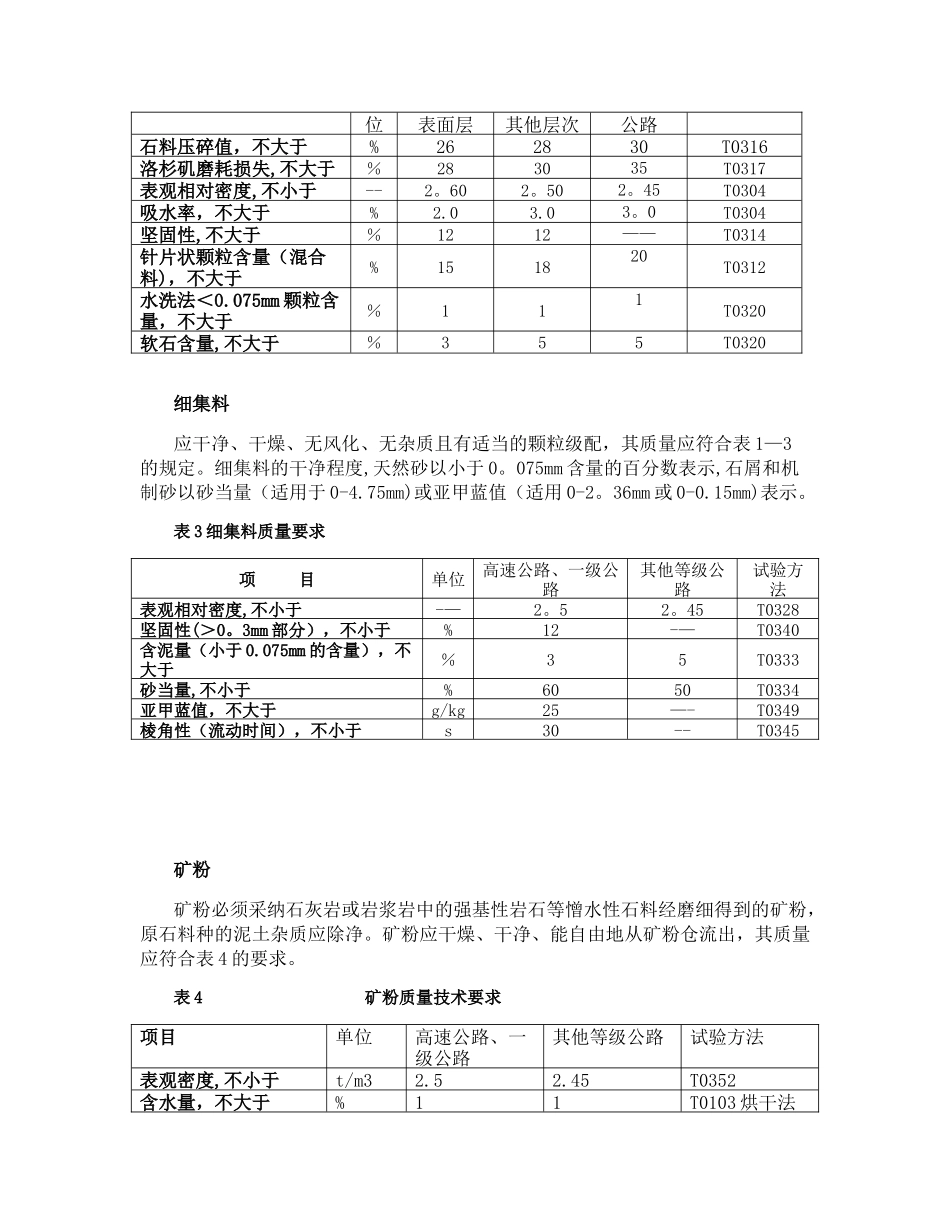

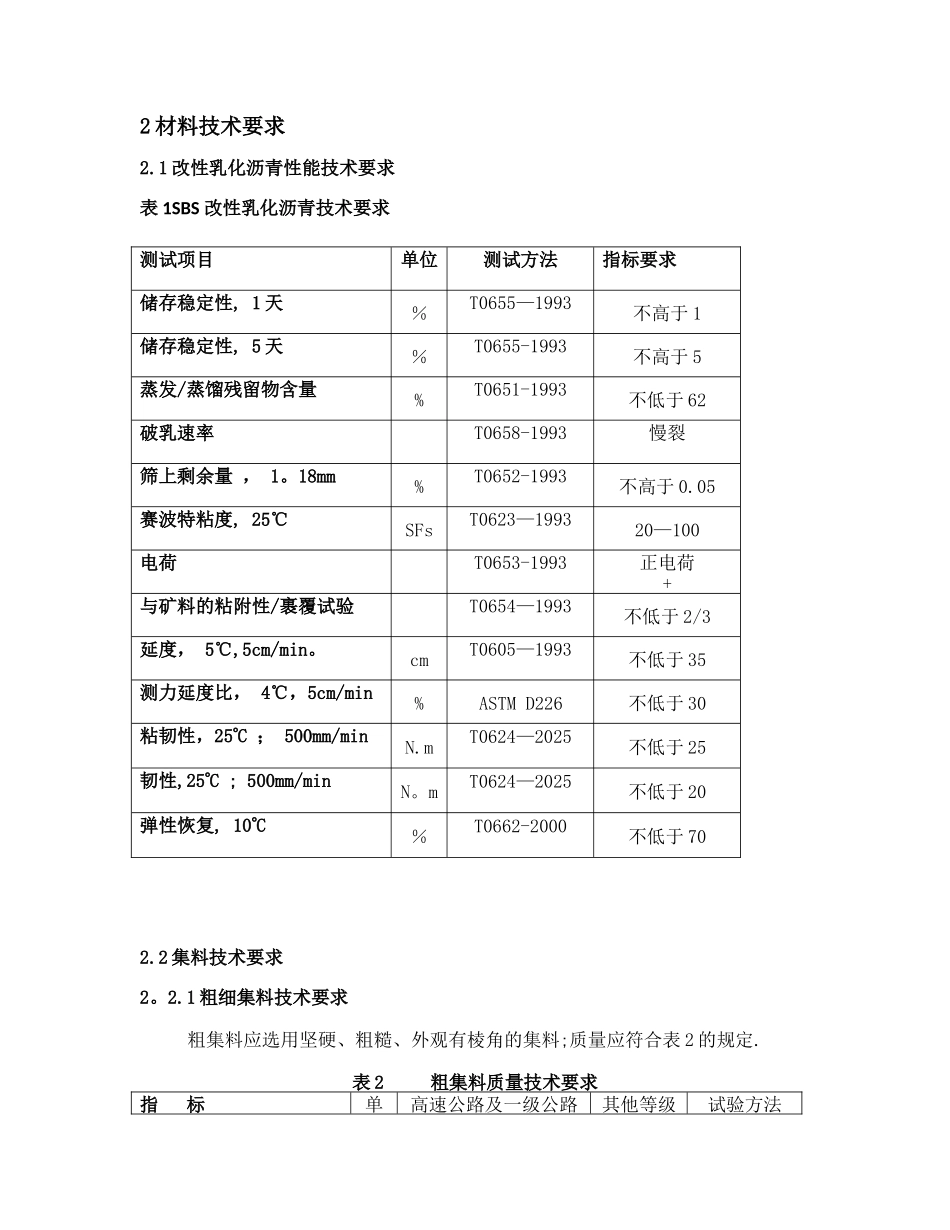

内蒙古准兴重载高速公路冷拌冷铺沥青混合料防水联结层施工技术指南 2025 年 7 月 10 日1 依据法律规范及试验规程1) JTGF40—2025《公路沥青路面施工技术法律规范》2) JTG E42—2025《公路工程集料试验规程》3) JTJ 052—2000《公路工程沥青及沥青混合料试验规程》2 材料技术要求2.1 改性乳化沥青性能技术要求表 1SBS 改性乳化沥青技术要求2.2 集料技术要求2。2.1 粗细集料技术要求粗集料应选用坚硬、粗糙、外观有棱角的集料;质量应符合表 2 的规定.表 2 粗集料质量技术要求指 标单高速公路及一级公路其他等级试验方法测试项目单位测试方法指标要求储存稳定性, 1 天％T0655—1993不高于 1储存稳定性, 5 天％T0655-1993不高于 5蒸发/蒸馏残留物含量%T0651-1993不低于 62破乳速率T0658-1993 慢裂筛上剩余量 ， 1。18mm%T0652-1993不高于 0.05赛波特粘度, 25℃SFsT0623—199320—100电荷T0653-1993正电荷+与矿料的粘附性/裹覆试验T0654—1993不低于 2/3延度， 5℃,5cm/min。cmT0605—1993不低于 35测力延度比， 4℃，5cm/min%ASTM D226不低于 30 粘韧性，25C ； 500mm/minN.mT0624—2025不低于 25韧性,25C ; 500mm/minN。mT0624—2025不低于 20弹性恢复, 10C％T0662-2000不低于 70位公路表面层其他层次石料压碎值，不大于%262830T0316洛杉矶磨耗损失,不大于％283035T0317表观相对密度,不小于--2。602。502。45T0304吸水率，不大于%2.03.03。0T0304坚固性,不大于％1212——T0314针片状颗粒含量（混合料)，不大于%151820T0312水洗法＜0.075mm 颗粒含量，不大于％111T0320软石含量,不大于％355T0320细集料应干净、干燥、无风化、无杂质且有适当的颗粒级配，其质量应符合表 1—3的规定。细集料的干净程度,天然砂以小于 0。075mm 含量的百分数表示,石屑和机制砂以砂当量（适用于 0-4.75mm)或亚甲蓝值（适用 0-2。36mm 或 0-0.15mm)表示。表 3 细集料质量要求项 目单位高速公路、一级公路其他等级公路试验方法表观相对密度,不小于-—2。52。45T0328坚固性(＞0。3mm 部分），不小于%12-—T0340含泥量（小于 0.075mm 的含量），不大于％35T0333砂当量,不小于%6050T0334亚甲蓝值，不大于g/kg25—-T0349棱角性（流动时间），不小于s30--T0345矿粉矿粉必须采纳石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料种的泥土杂质应除净。矿粉应干燥、干净、能自由地从矿粉仓流...
