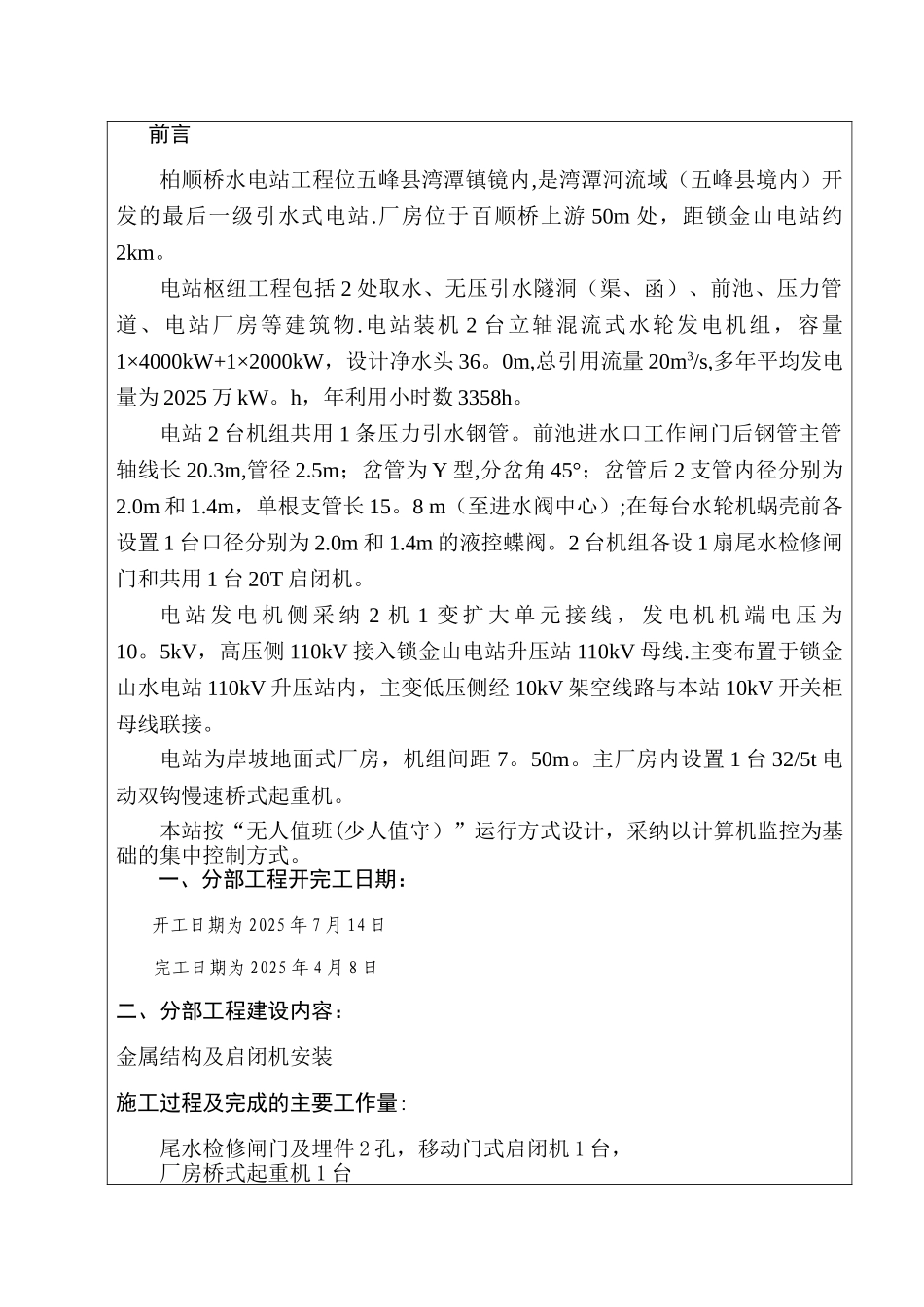

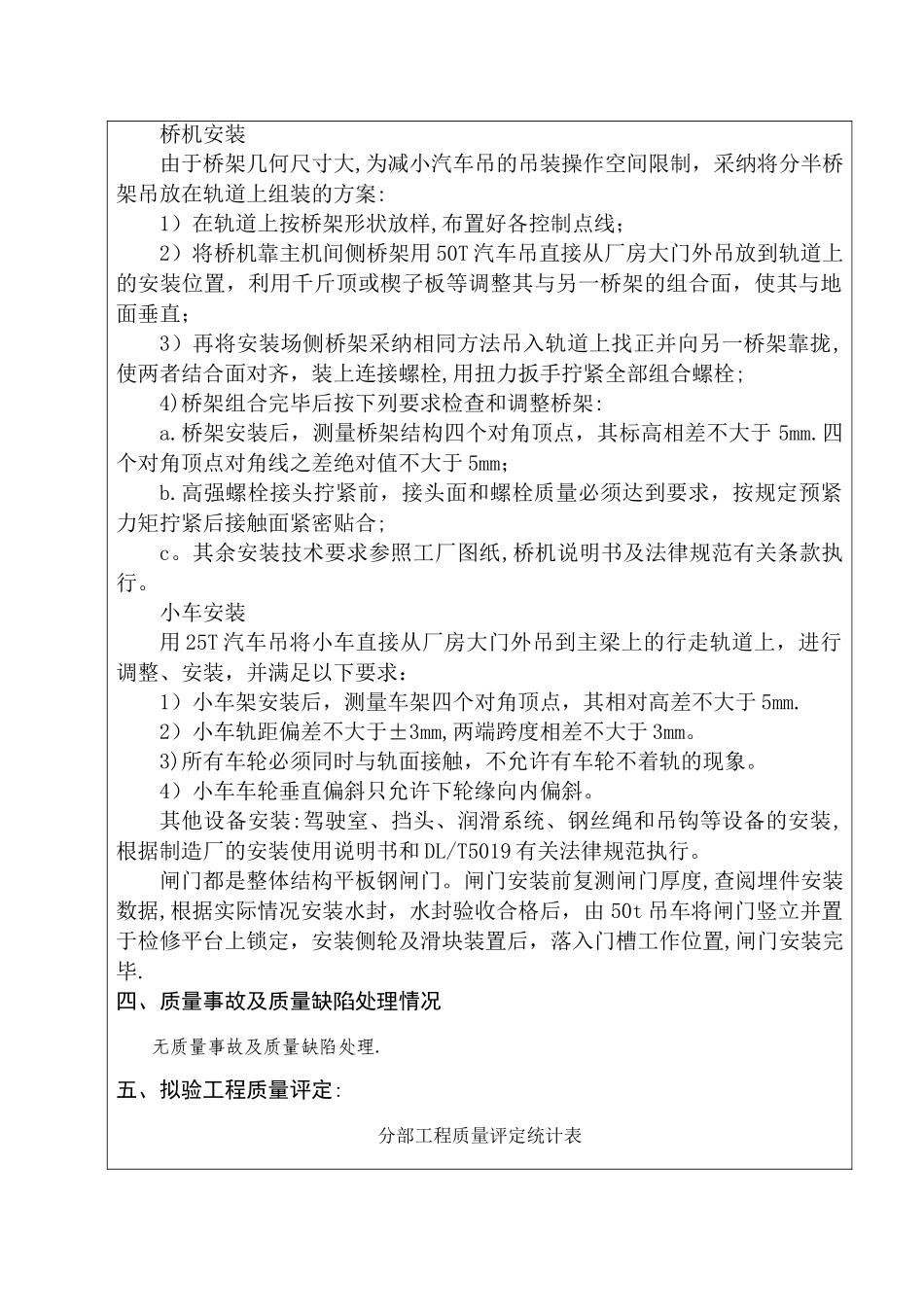

柏顺桥电站金属结构及安装分部工程验收鉴 定 书 单位工程名称：厂房工程 年 月 日前言柏顺桥水电站工程位五峰县湾潭镇镜内,是湾潭河流域（五峰县境内）开发的最后一级引水式电站.厂房位于百顺桥上游 50m 处，距锁金山电站约2km。电站枢纽工程包括 2 处取水、无压引水隧洞（渠、函）、前池、压力管道、电站厂房等建筑物.电站装机 2 台立轴混流式水轮发电机组，容量1×4000kW+1×2000kW，设计净水头 36。0m,总引用流量 20m3/s,多年平均发电量为 2025 万 kW。h，年利用小时数 3358h。电站 2 台机组共用 1 条压力引水钢管。前池进水口工作闸门后钢管主管轴线长 20.3m,管径 2.5m；岔管为 Y 型,分岔角 45°；岔管后 2 支管内径分别为2.0m 和 1.4m，单根支管长 15。8 m（至进水阀中心）;在每台水轮机蜗壳前各设置 1 台口径分别为 2.0m 和 1.4m 的液控蝶阀。2 台机组各设 1 扇尾水检修闸门和共用 1 台 20T 启闭机。电 站 发 电 机 侧 采 纳 2 机 1 变 扩 大 单 元 接 线 ， 发 电 机 机 端 电 压 为10。5kV，高压侧 110kV 接入锁金山电站升压站 110kV 母线.主变布置于锁金山水电站 110kV 升压站内，主变低压侧经 10kV 架空线路与本站 10kV 开关柜母线联接。电站为岸坡地面式厂房，机组间距 7。50m。主厂房内设置 1 台 32/5t 电动双钩慢速桥式起重机。本站按“无人值班(少人值守）”运行方式设计，采纳以计算机监控为基础的集中控制方式。一、分部工程开完工日期：开工日期为 2025 年 7 月 14 日完工日期为 2025 年 4 月 8 日二、分部工程建设内容：金属结构及启闭机安装施工过程及完成的主要工作量:尾水检修闸门及埋件 2 孔，移动门式启闭机 1 台，厂房桥式起重机 1 台桥机安装由于桥架几何尺寸大,为减小汽车吊的吊装操作空间限制，采纳将分半桥架吊放在轨道上组装的方案:1）在轨道上按桥架形状放样,布置好各控制点线；2）将桥机靠主机间侧桥架用 50T 汽车吊直接从厂房大门外吊放到轨道上的安装位置，利用千斤顶或楔子板等调整其与另一桥架的组合面，使其与地面垂直；3）再将安装场侧桥架采纳相同方法吊入轨道上找正并向另一桥架靠拢,使两者结合面对齐，装上连接螺栓,用扭力扳手拧紧全部组合螺栓;4)桥架组合完毕后按下列要求检查和调整桥架:a.桥架安装后，测量桥架结构四个对角顶点，其标高相差不大于 5mm.四个对角顶点对角线之差绝对值不大...
