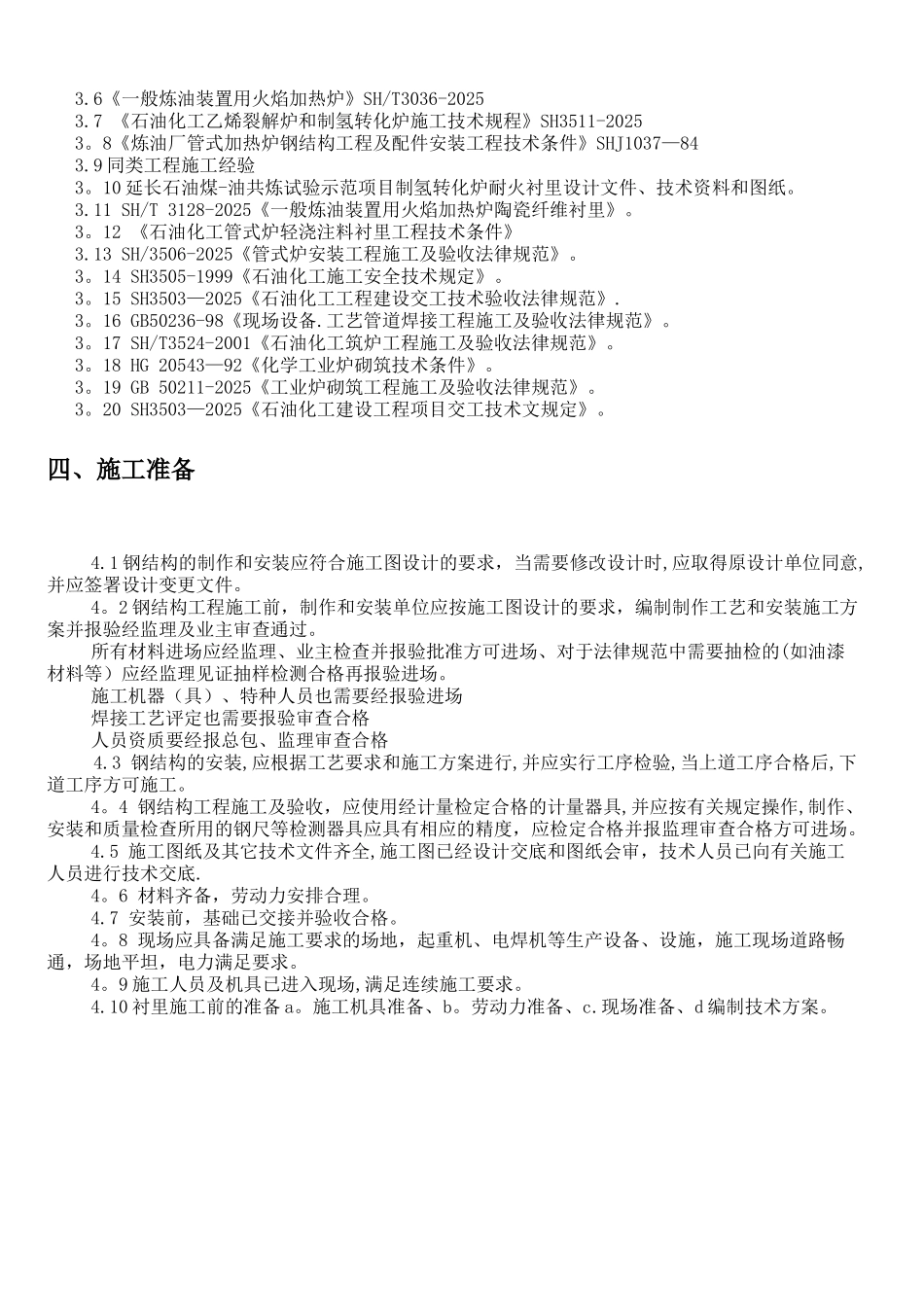

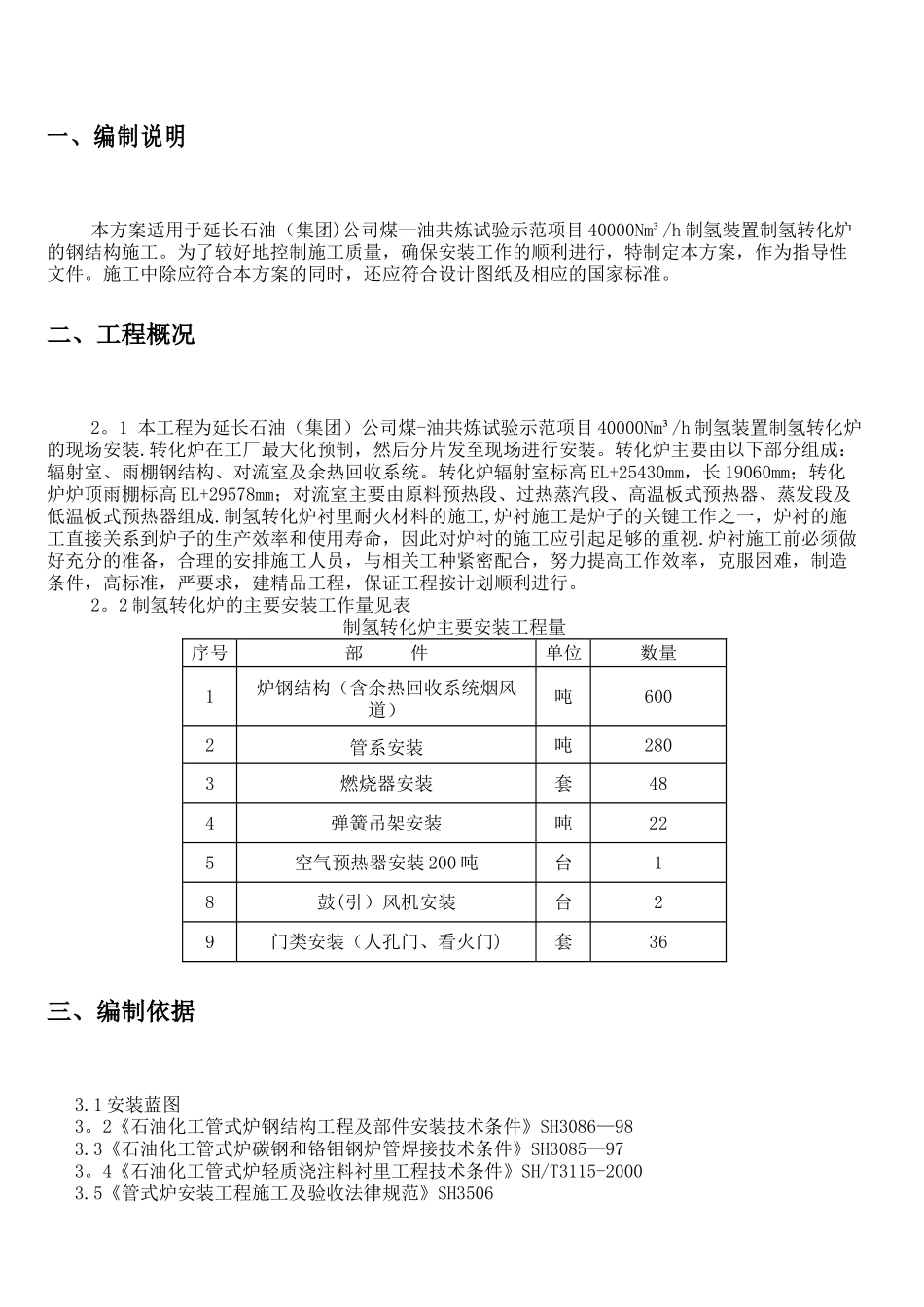

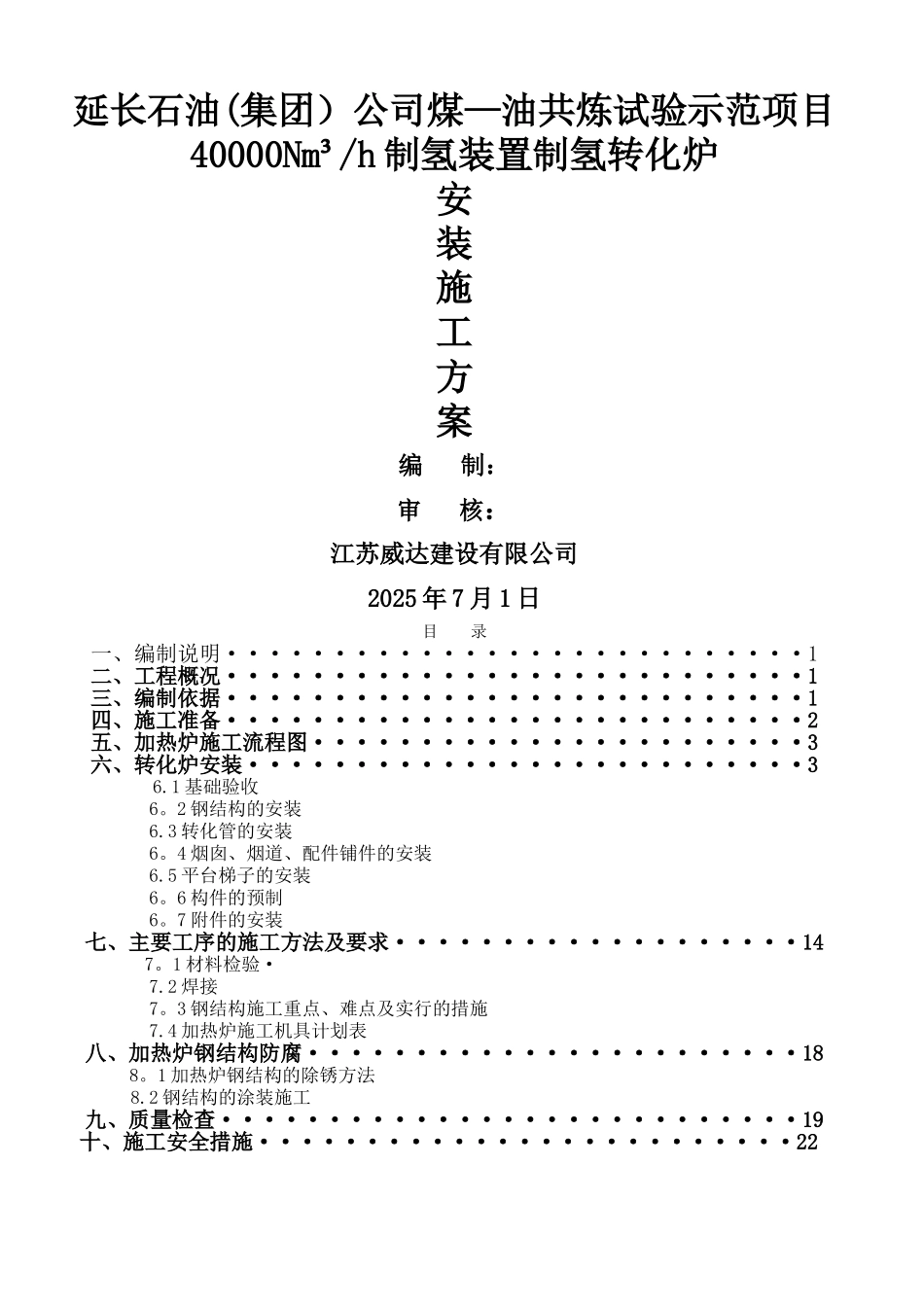

延长石油(集团）公司煤—油共炼试验示范项目40000Nm³/h 制氢装置制氢转化炉安装施工方案 编 制：审 核：江苏威达建设有限公司2025 年 7 月 1 日目 录一、编制说明···························1二、工程概况···························1三、编制依据···························1四、施工准备···························2五、加热炉施工流程图·······················3六、转化炉安装··························3 6.1 基础验收 6。2 钢结构的安装 6.3 转化管的安装 6。4 烟囱、烟道、配件铺件的安装 6.5 平台梯子的安装 6。6 构件的预制 6。7 附件的安装七、主要工序的施工方法及要求···················14 7。1 材料检验· 7.2 焊接 7。3 钢结构施工重点、难点及实行的措施 7.4 加热炉施工机具计划表八、加热炉钢结构防腐·······················18 8。1 加热炉钢结构的除锈方法 8.2 钢结构的涂装施工九、质量检查···························19 十、施工安全措施·························22一、编制说明本方案适用于延长石油（集团)公司煤—油共炼试验示范项目 40000Nm³/h 制氢装置制氢转化炉的钢结构施工。为了较好地控制施工质量，确保安装工作的顺利进行，特制定本方案，作为指导性文件。施工中除应符合本方案的同时，还应符合设计图纸及相应的国家标准。二、工程概况2。1 本工程为延长石油（集团）公司煤-油共炼试验示范项目 40000Nm³/h 制氢装置制氢转化炉的现场安装.转化炉在工厂最大化预制，然后分片发至现场进行安装。转化炉主要由以下部分组成：辐射室、雨棚钢结构、对流室及余热回收系统。转化炉辐射室标高 EL+25430mm，长 19060mm；转化炉炉顶雨棚标高 EL+29578mm；对流室主要由原料预热段、过热蒸汽段、高温板式预热器、蒸发段及低温板式预热器组成.制氢转化炉衬里耐火材料的施工,炉衬施工是炉子的关键工作之一，炉衬的施工直接关系到炉子的生产效率和使用寿命，因此对炉衬的施工应引起足够的重视.炉衬施工前必须做好充分的准备，合理的安排施工人员，与相关工种紧密配合，努力提高工作效率，克服困难，制造条...
