副井提升系统缠绳挂罐施工方案

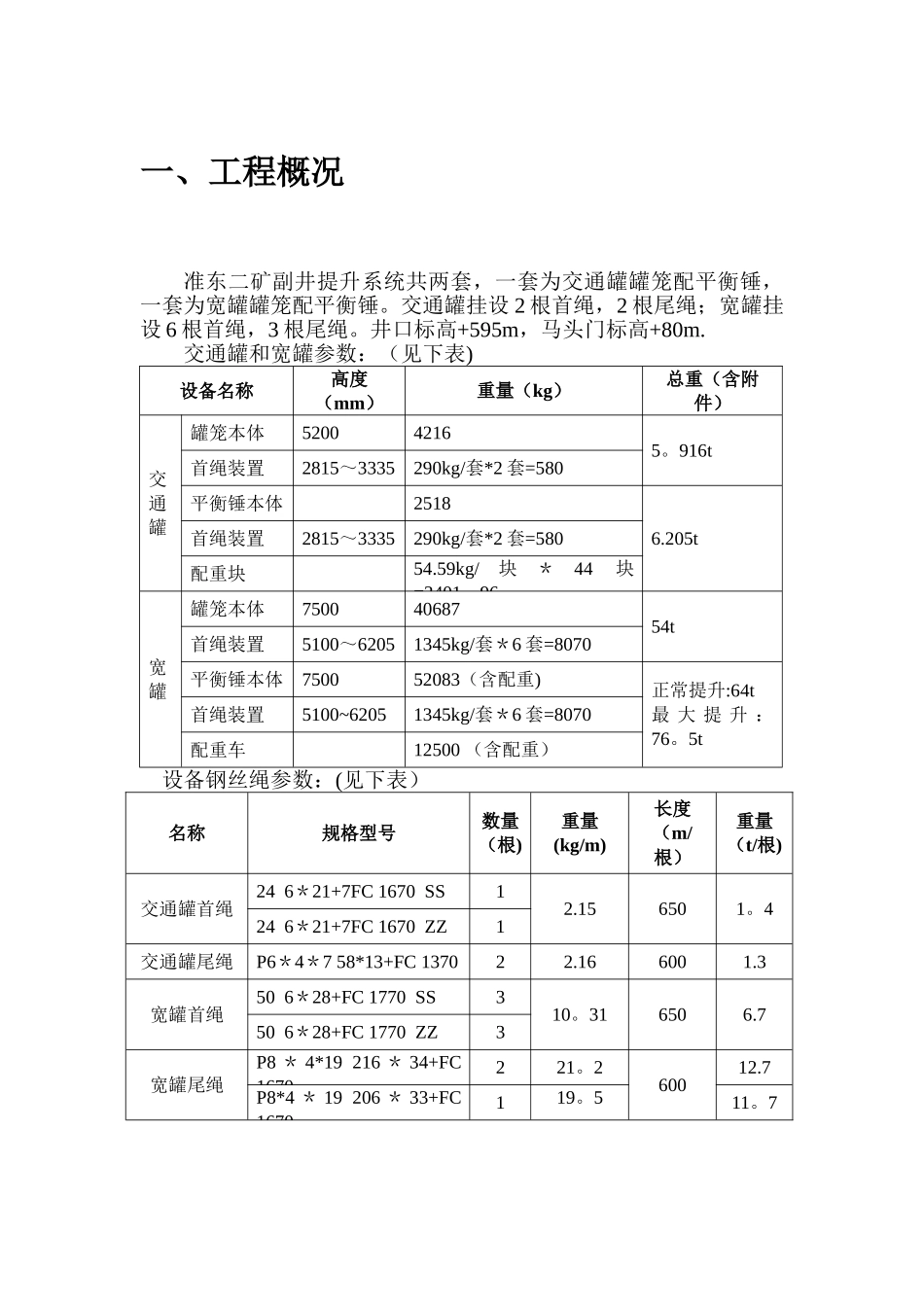

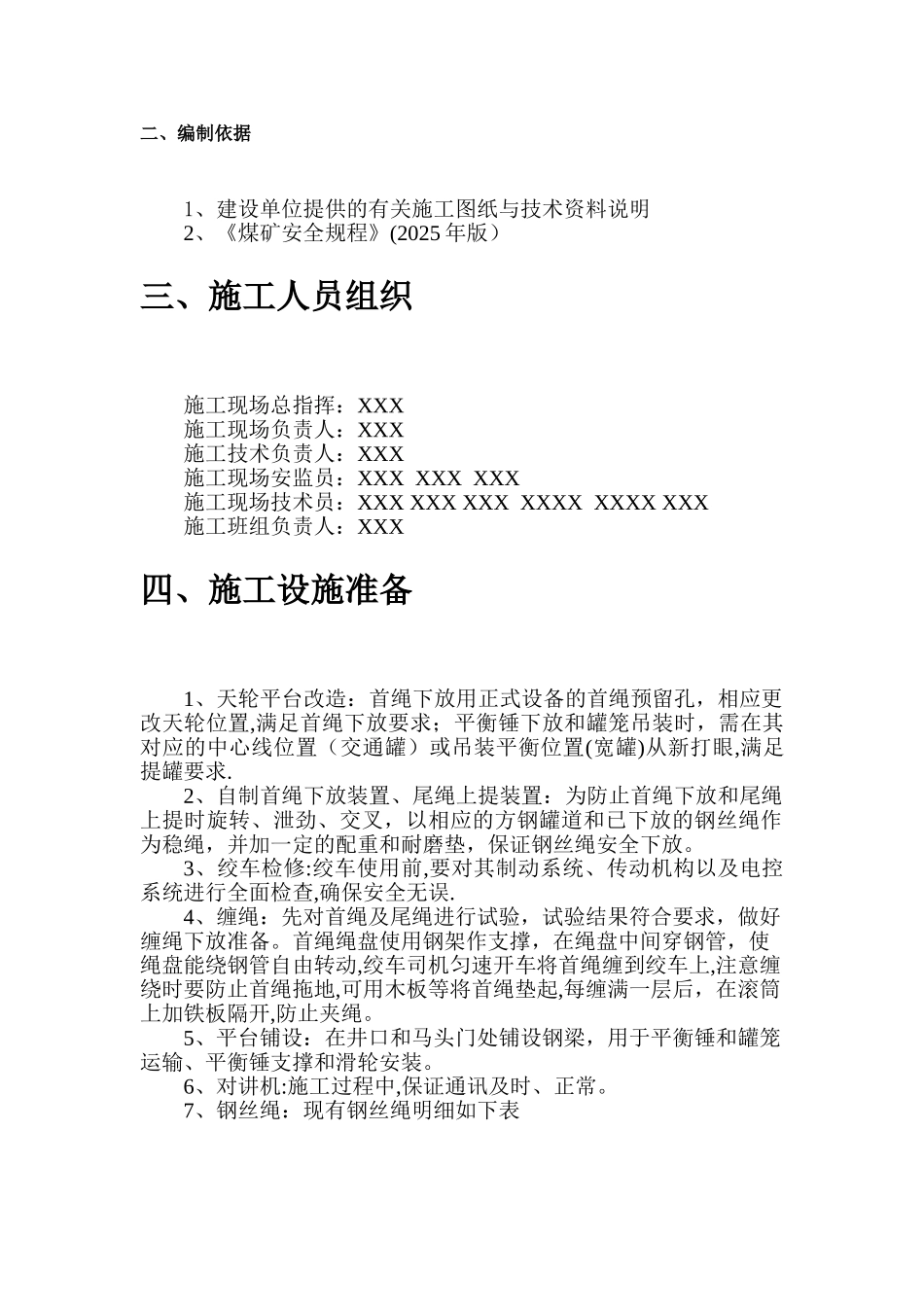

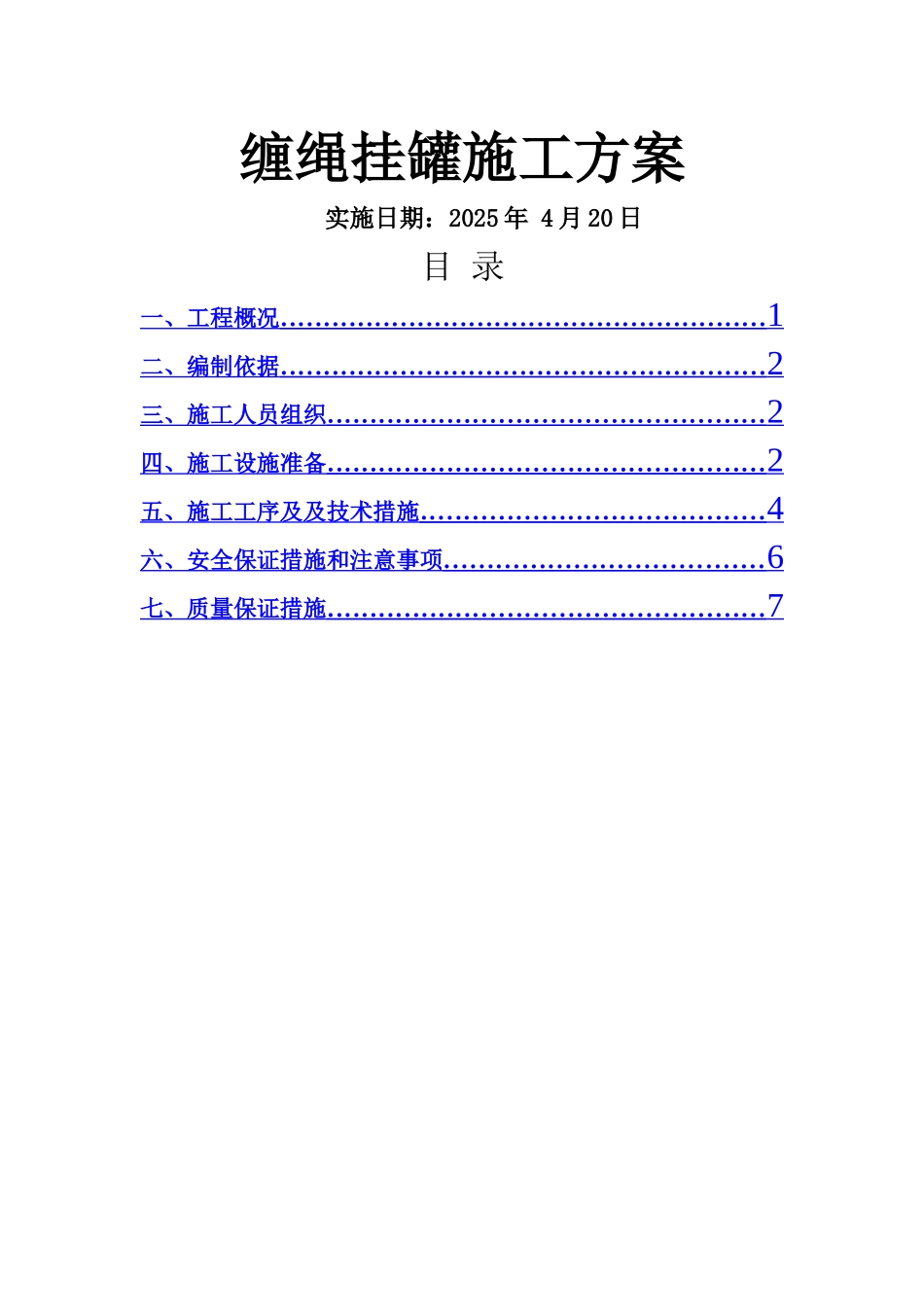

缠绳挂罐施工方案实施日期：2025 年 4 月 20 日目 录一、工程概况 ......................................................... 1 二、编制依据 ......................................................... 2 三、施工人员组织 ................................................... 2 四、施工设施准备 ................................................... 2 五、施工工序及及技术措施 ........................................ 4 六、安全保证措施和注意事项 ..................................... 6 七、质量保证措施 ................................................... 7 一、工程概况准东二矿副井提升系统共两套，一套为交通罐罐笼配平衡锤，一套为宽罐罐笼配平衡锤。交通罐挂设 2 根首绳，2 根尾绳；宽罐挂设 6 根首绳，3 根尾绳。井口标高+595m，马头门标高+80m.交通罐和宽罐参数：（见下表)设备名称高度（mm）重量（kg）总重（含附件）交通罐罐笼本体52004216 5。916t首绳装置2815～3335290kg/套*2 套=580平衡锤本体2518 6.205t首绳装置2815～3335290kg/套*2 套=580配重块54.59kg/块＊44块=2401。96宽罐罐笼本体750040687 54t首绳装置5100～62051345kg/套＊6 套=8070平衡锤本体750052083（含配重)正常提升:64t最 大 提 升 ：76。5t 首绳装置5100~62051345kg/套＊6 套=8070配重车12500 （含配重） 设备钢丝绳参数：(见下表）名称规格型号数量（根)重量(kg/m)长度（m/根）重量（t/根)交通罐首绳24 6＊21+7FC 1670 SS12.156501。424 6＊21+7FC 1670 ZZ1交通罐尾绳P6＊4＊7 58*13+FC 137022.166001.3宽罐首绳50 6＊28+FC 1770 SS310。316506.750 6＊28+FC 1770 ZZ3宽罐尾绳P8 ＊ 4*19 216 ＊ 34+FC 1670221。260012.7P8*4 ＊ 19 206 ＊ 33+FC 1670119。511。7二、编制依据1、建设单位提供的有关施工图纸与技术资料说明2、《煤矿安全规程》(2025 年版）三、施工人员组织施工现场总指挥：XXX施工现场负责人：XXX施工技术负责人：XXX施工现场安监员：XXX XXX XXX施工现场技术员：XXX XXX XXX XXXX XXXX XXX施工班组负责人：XXX四、施工设施准备1、天轮平台改造：首绳下放用正式设备的首绳预留孔，相应更改天轮位置,满足首绳下放要求；平衡锤下放和罐笼吊装时，需在其对应的中心线位置（交通罐）或吊装平衡位置(宽罐)从新打眼,满足提罐要求.2、自制首绳...
