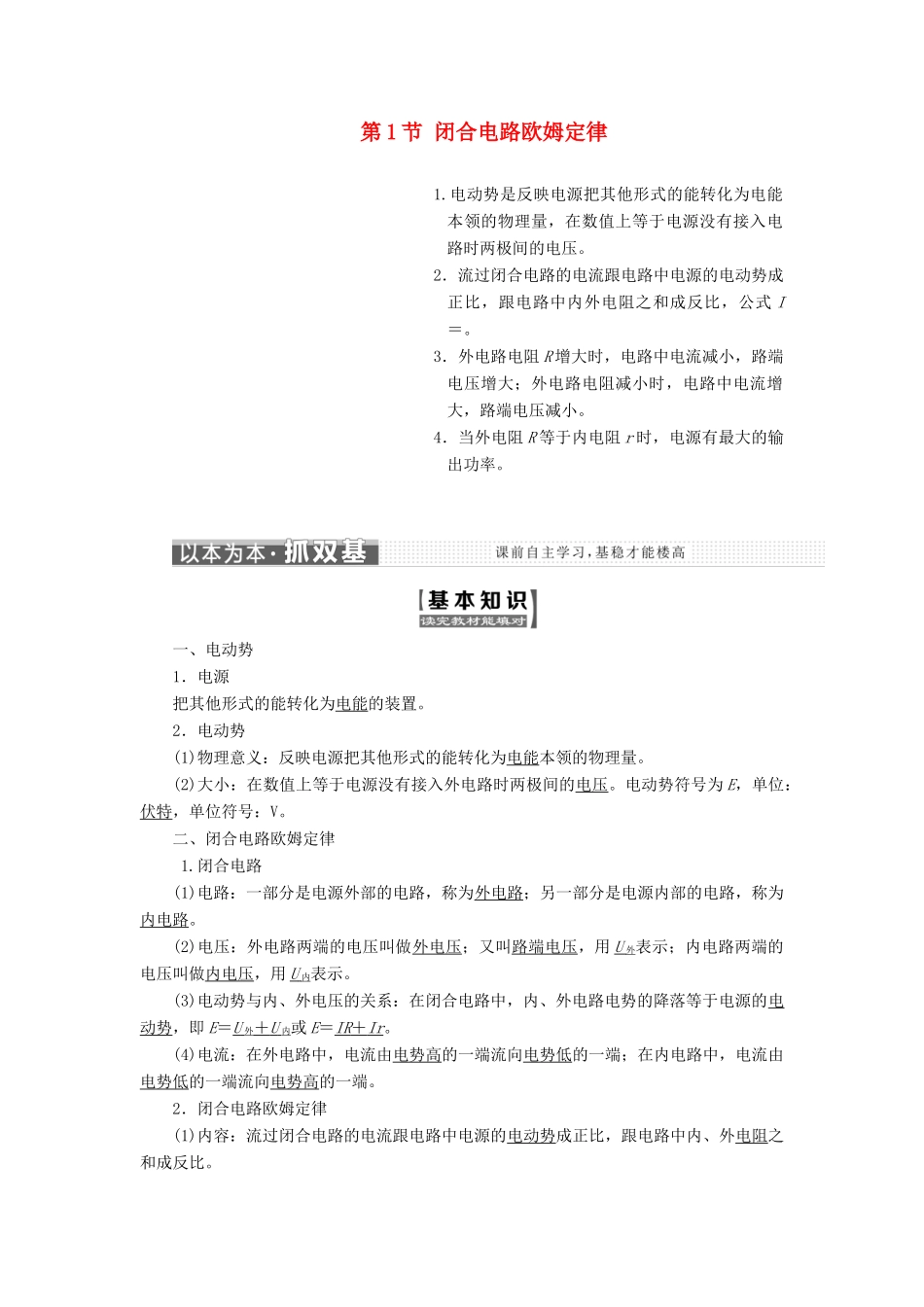

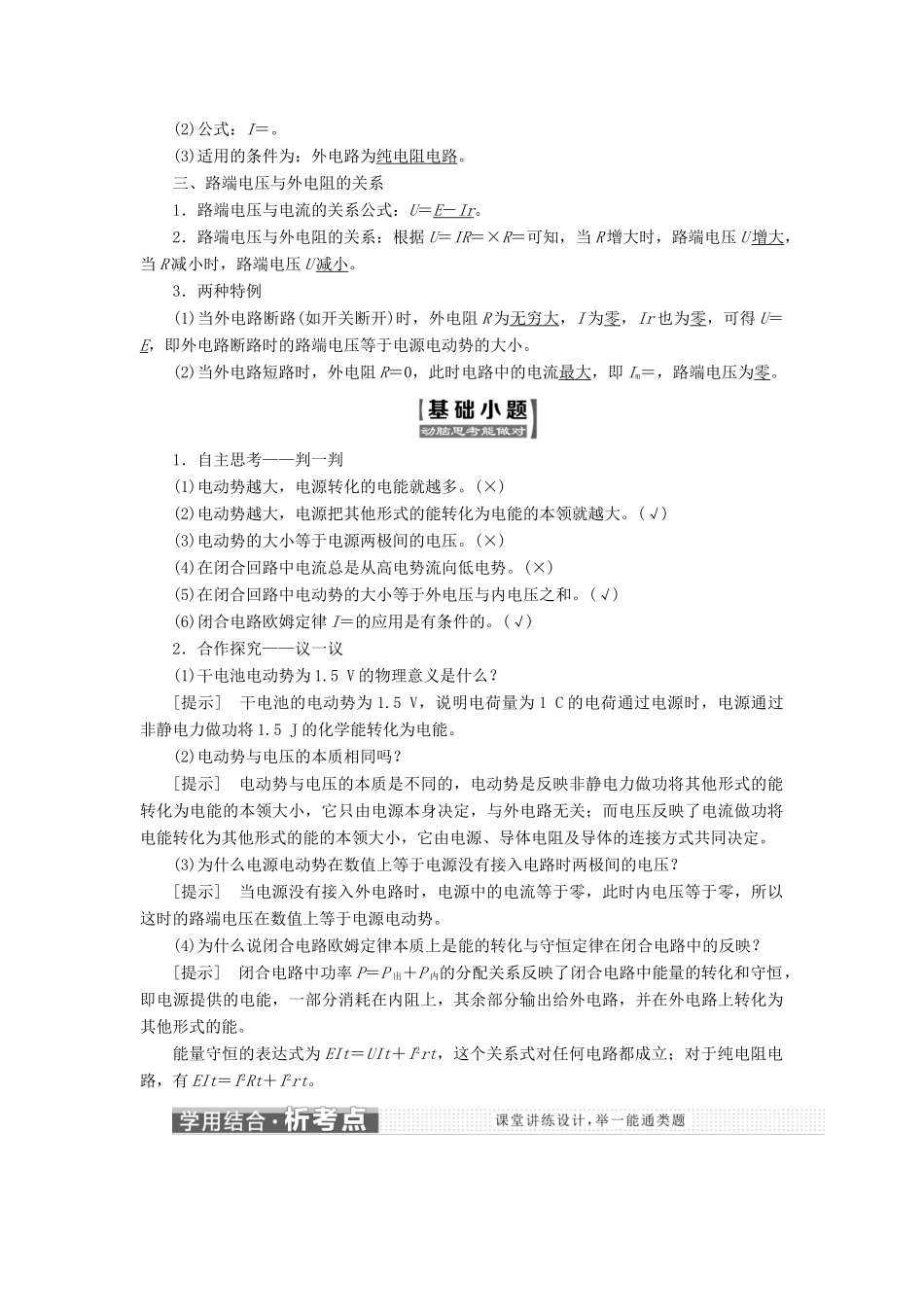

第 1 节 闭合电路欧姆定律1.电动势是反映电源把其他形式的能转化为电能本领的物理量，在数值上等于电源没有接入电路时两极间的电压。2．流过闭合电路的电流跟电路中电源的电动势成正比，跟电路中内外电阻之和成反比，公式 I＝。3．外电路电阻 R 增大时，电路中电流减小，路端电压增大；外电路电阻减小时，电路中电流增大，路端电压减小。4．当外电阻 R 等于内电阻 r 时，电源有最大的输出功率。一、电动势1．电源 把其他形式的能转化为电能的装置。2．电动势(1)物理意义：反映电源把其他形式的能转化为电能本领的物理量。(2)大小：在数值上等于电源没有接入外电路时两极间的电压。电动势符号为 E，单位：伏特，单位符号：V。二、闭合电路欧姆定律 1.闭合电路(1)电路：一部分是电源外部的电路，称为外电路；另一部分是电源内部的电路，称为内电路。(2)电压：外电路两端的电压叫做外电压；又叫路端电压，用 U 外表示；内电路两端的电压叫做内电压，用 U 内表示。(3)电动势与内、外电压的关系：在闭合电路中，内、外电路电势的降落等于电源的电动势，即 E＝U 外＋ U 内或 E＝IR ＋ Ir 。(4)电流：在外电路中，电流由电势高的一端流向电势低的一端；在内电路中，电流由电势低的一端流向电势高的一端。2．闭合电路欧姆定律(1)内容：流过闭合电路的电流跟电路中电源的电动势成正比，跟电路中内、外电阻之和成反比。(2)公式：I＝。(3)适用的条件为：外电路为纯电阻电路。三、路端电压与外电阻的关系1．路端电压与电流的关系公式：U＝E － Ir 。2．路端电压与外电阻的关系：根据 U＝IR＝×R＝可知，当 R 增大时，路端电压 U 增大，当 R 减小时，路端电压 U 减小。3．两种特例(1)当外电路断路(如开关断开)时，外电阻 R 为无穷大，I 为零，Ir 也为零，可得 U＝E，即外电路断路时的路端电压等于电源电动势的大小。(2)当外电路短路时，外电阻 R＝0，此时电路中的电流最大，即 Im＝，路端电压为零。1．自主思考——判一判(1)电动势越大，电源转化的电能就越多。(×)(2)电动势越大，电源把其他形式的能转化为电能的本领就越大。(√)(3)电动势的大小等于电源两极间的电压。(×)(4)在闭合回路中电流总是从高电势流向低电势。(×)(5)在闭合回路中电动势的大小等于外电压与内电压之和。(√)(6)闭合电路欧姆定律 I＝的应用是有条件的。(√)2．合作探究——议一议(1)干电池电动势为 1.5 V 的物理意义是什么？[提示] ...
