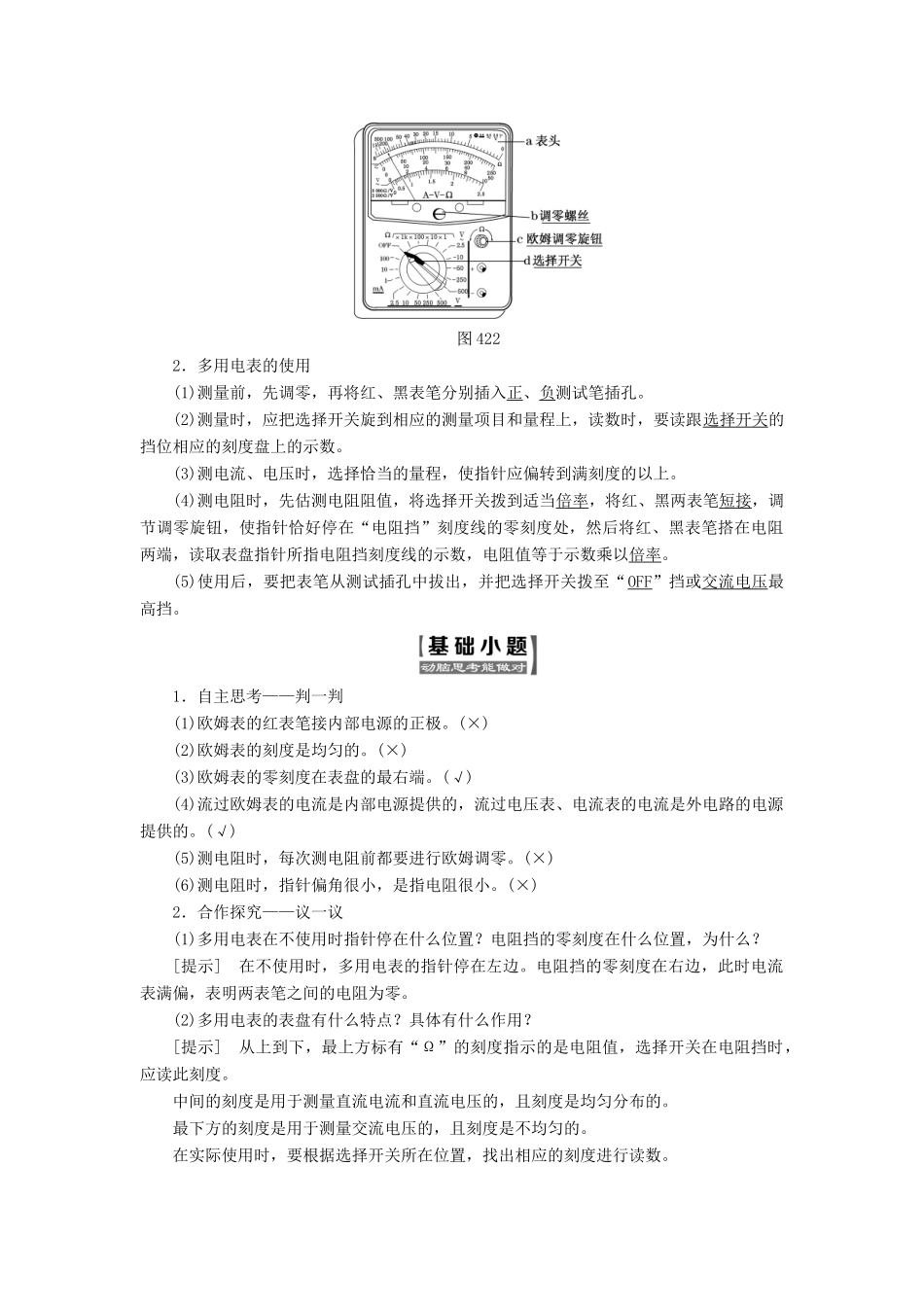

第 2 节 多用电表的原理与使用1.多用电表测直流电流和电压的原理就是电阻的分流和分压原理。2．多用电表欧姆挡测电阻的设计原理是闭合电路欧姆定律。3．多用电表欧姆挡测电阻时，先将选择开关拨到适当倍率，将红黑表笔短接，调节调零旋钮，使 欧 姆 表 调 零 。 测 完 后 ， 将 选 择 开 关 置 于“OFF”或交流电压最高挡。一、多用电表的原理1．构造多用电表的核心是一只直流灵敏电流计 G ，即“表头”。表头与电阻、拨动开关等组成不同的测量电路。2．多用电表测直流电流、电压的原理(1)表头与电阻串联组成测直流电压的分压电路。(2)表头与电阻并联组成测直流电流的分流电路。3．欧姆表测电阻的原理(1)原理：依据闭合电路欧姆定律制成，它是由电流表改装而成的。(2)内部构造：由表头、电源和可变电阻三部分组成。如图 421 所示，当红、黑表笔间接入被测电阻 Rx时，通过表头的电流 I＝，改变 Rx，电流 I 随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I 值对应的 Rx 值就可以从刻度盘上直接读出被测电阻的阻值。当 Rx＝r＋Rg＋R 时，指针指向刻度盘正中央，这时 Rx的电阻被称为中值电阻。图 421二、练习使用多用电表1．认识多用电表图 4222．多用电表的使用(1)测量前，先调零，再将红、黑表笔分别插入正、负测试笔插孔。(2)测量时，应把选择开关旋到相应的测量项目和量程上，读数时，要读跟选择开关的挡位相应的刻度盘上的示数。(3)测电流、电压时，选择恰当的量程，使指针应偏转到满刻度的以上。(4)测电阻时，先估测电阻阻值，将选择开关拨到适当倍率，将红、黑两表笔短接，调节调零旋钮，使指针恰好停在“电阻挡”刻度线的零刻度处，然后将红、黑表笔搭在电阻两端，读取表盘指针所指电阻挡刻度线的示数，电阻值等于示数乘以倍率。(5)使用后，要把表笔从测试插孔中拔出，并把选择开关拨至“OFF”挡或交流电压最高挡。1．自主思考——判一判(1)欧姆表的红表笔接内部电源的正极。(×)(2)欧姆表的刻度是均匀的。(×)(3)欧姆表的零刻度在表盘的最右端。(√)(4)流过欧姆表的电流是内部电源提供的，流过电压表、电流表的电流是外电路的电源提供的。(√)(5)测电阻时，每次测电阻前都要进行欧姆调零。(×)(6)测电阻时，指针偏角很小，是指电阻很小。(×)2．合作探究——议一议(1)多用电表在不使用时指针停在什么位置？电阻挡的零刻度在什么位置，为什么？[提示] 在不使用时，多用电表的指针停在左...
