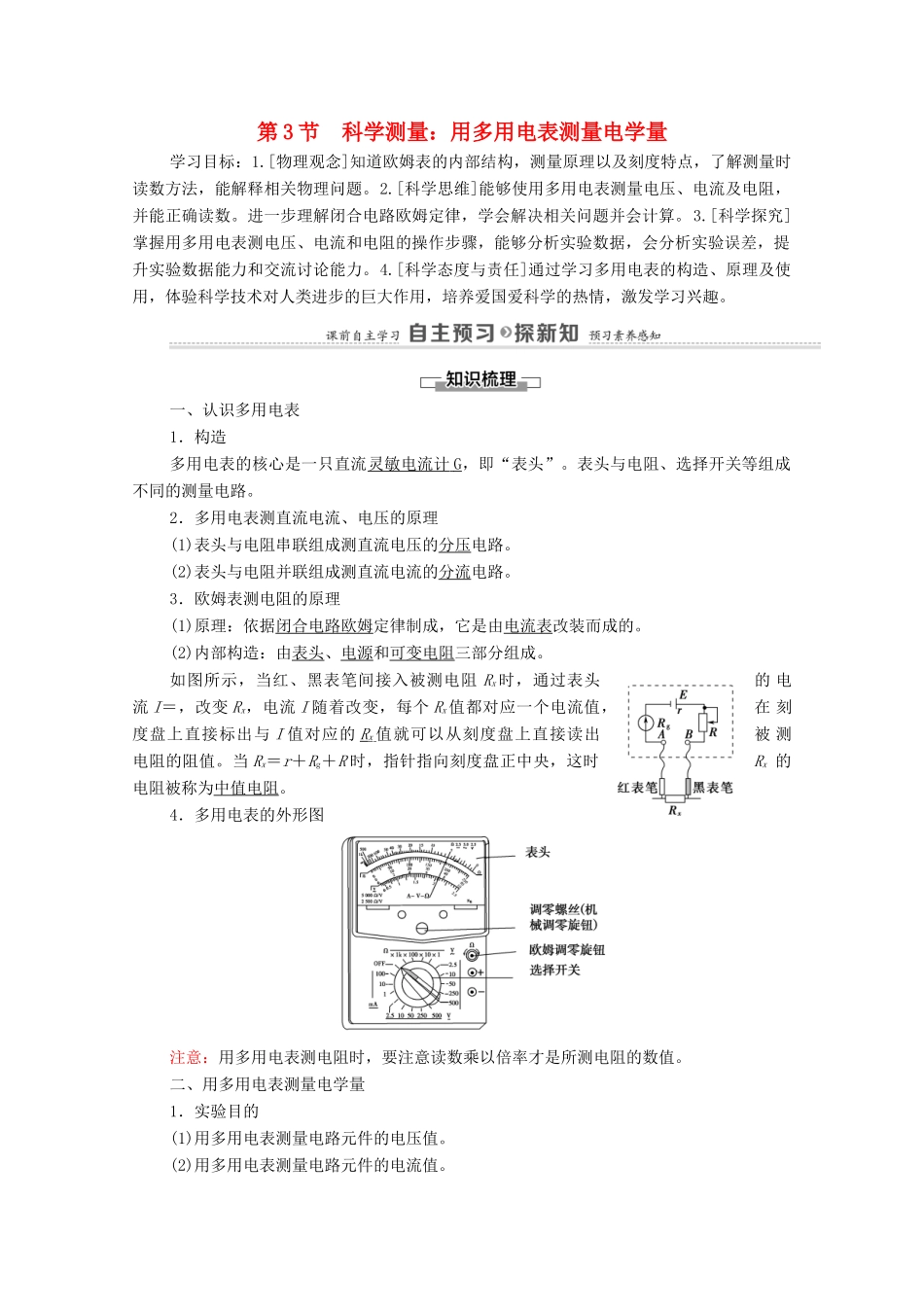

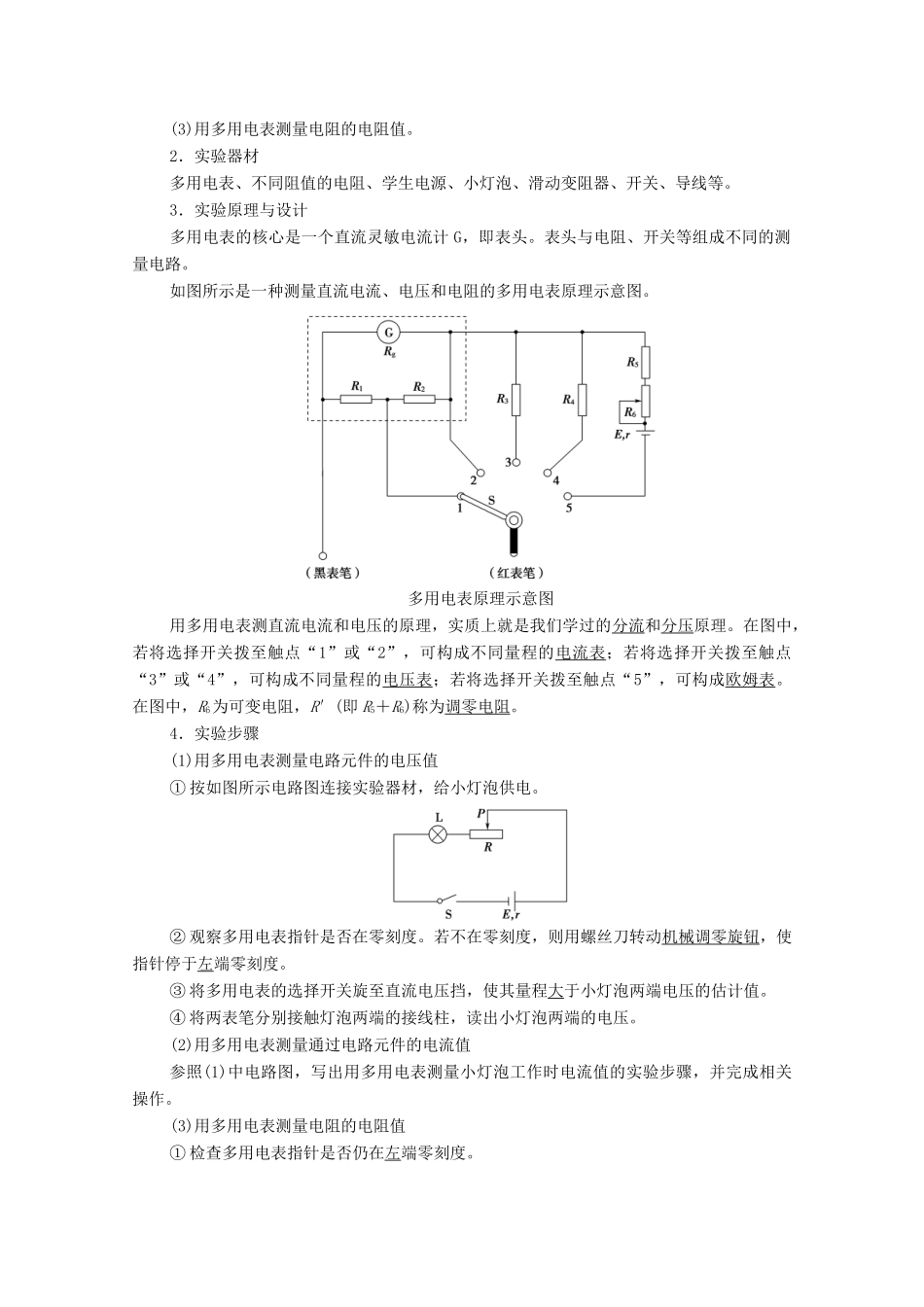

第 3 节 科学测量：用多用电表测量电学量学习目标：1.[物理观念]知道欧姆表的内部结构，测量原理以及刻度特点，了解测量时读数方法，能解释相关物理问题。2.[科学思维]能够使用多用电表测量电压、电流及电阻，并能正确读数。进一步理解闭合电路欧姆定律，学会解决相关问题并会计算。3.[科学探究]掌握用多用电表测电压、电流和电阻的操作步骤，能够分析实验数据，会分析实验误差，提升实验数据能力和交流讨论能力。4.[科学态度与责任]通过学习多用电表的构造、原理及使用，体验科学技术对人类进步的巨大作用，培养爱国爱科学的热情，激发学习兴趣。一、认识多用电表1．构造多用电表的核心是一只直流灵敏电流计 G ，即“表头”。表头与电阻、选择开关等组成不同的测量电路。2．多用电表测直流电流、电压的原理(1)表头与电阻串联组成测直流电压的分压电路。(2)表头与电阻并联组成测直流电流的分流电路。3．欧姆表测电阻的原理(1)原理：依据闭合电路欧姆定律制成，它是由电流表改装而成的。(2)内部构造：由表头、电源和可变电阻三部分组成。如图所示，当红、黑表笔间接入被测电阻 Rx 时，通过表头的 电流 I＝，改变 Rx，电流 I 随着改变，每个 Rx 值都对应一个电流值，在 刻度盘上直接标出与 I 值对应的 Rx 值就可以从刻度盘上直接读出被 测电阻的阻值。当 Rx＝r＋Rg＋R 时，指针指向刻度盘正中央，这时Rx 的电阻被称为中值电阻。4．多用电表的外形图注意：用多用电表测电阻时，要注意读数乘以倍率才是所测电阻的数值。二、用多用电表测量电学量1．实验目的(1)用多用电表测量电路元件的电压值。(2)用多用电表测量电路元件的电流值。(3)用多用电表测量电阻的电阻值。2．实验器材多用电表、不同阻值的电阻、学生电源、小灯泡、滑动变阻器、开关、导线等。3．实验原理与设计多用电表的核心是一个直流灵敏电流计 G，即表头。表头与电阻、开关等组成不同的测量电路。如图所示是一种测量直流电流、电压和电阻的多用电表原理示意图。多用电表原理示意图用多用电表测直流电流和电压的原理，实质上就是我们学过的分流和分压原理。在图中，若将选择开关拨至触点“1”或“2”，可构成不同量程的电流表；若将选择开关拨至触点“3”或“4”，可构成不同量程的电压表；若将选择开关拨至触点“5”，可构成欧姆表。在图中，R6为可变电阻，R′(即 R5＋R6)称为调零电阻。4．实验步骤(1)用多用电表测量电路元件的电压值① 按如图所示电路图连接...
