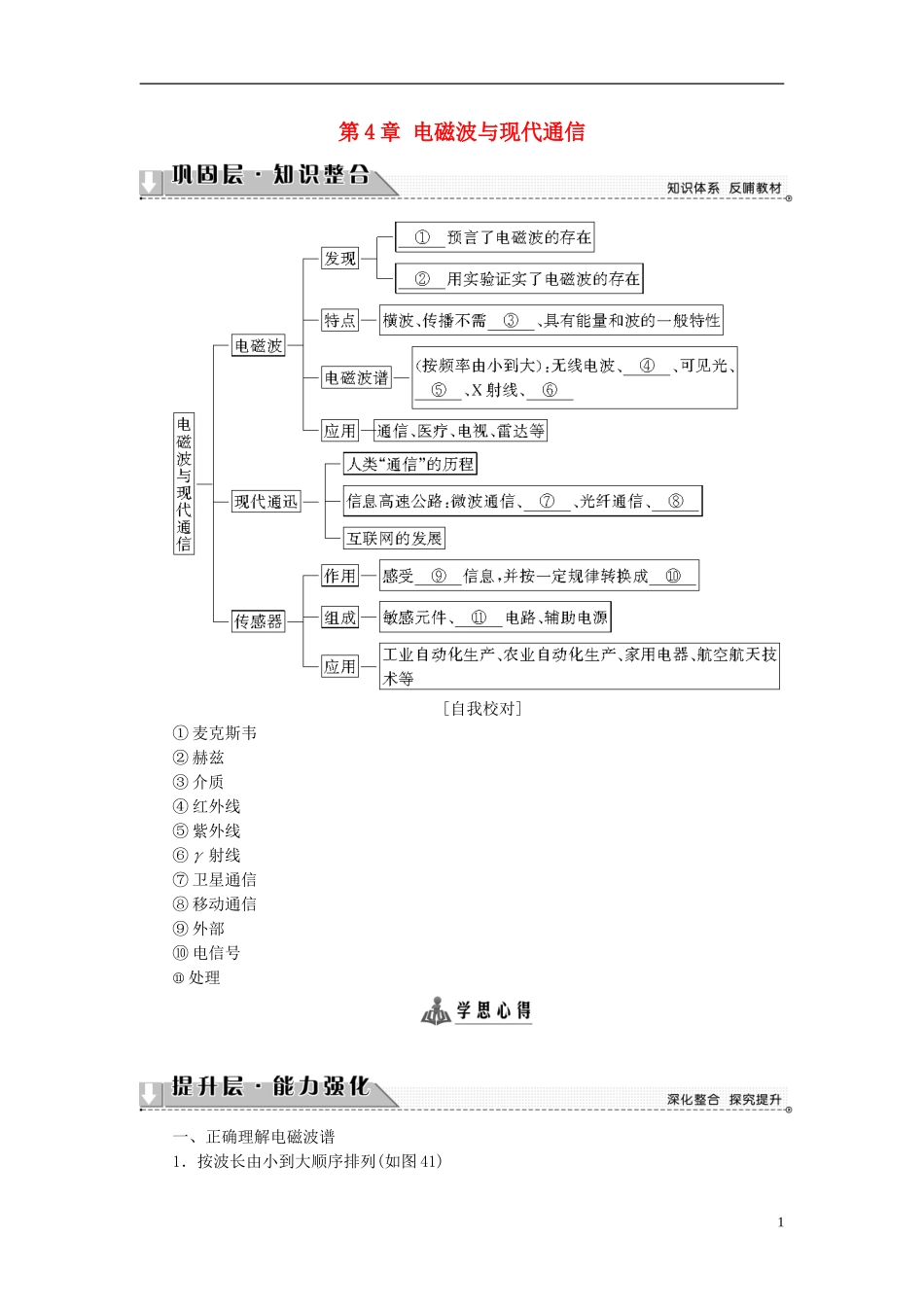

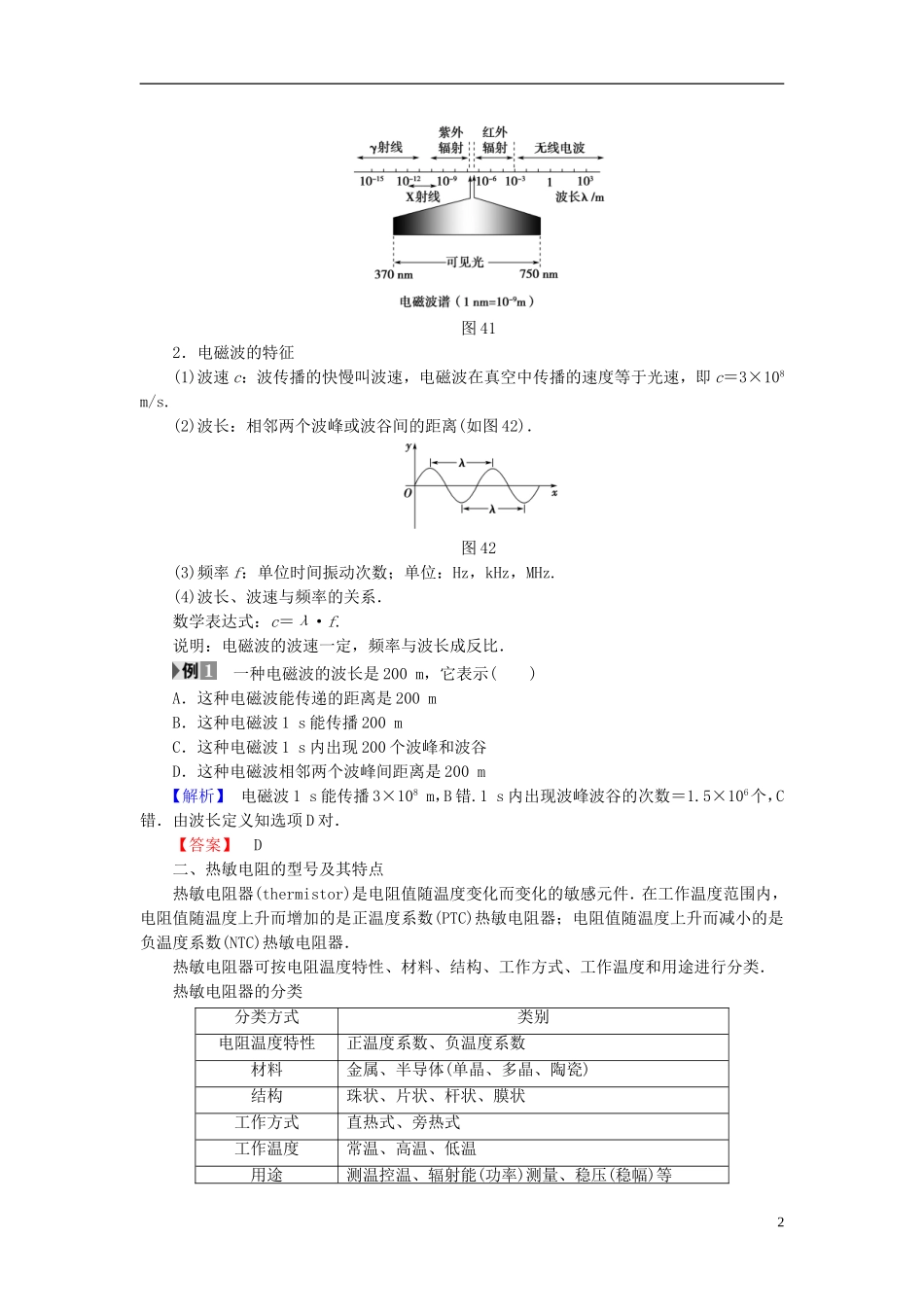

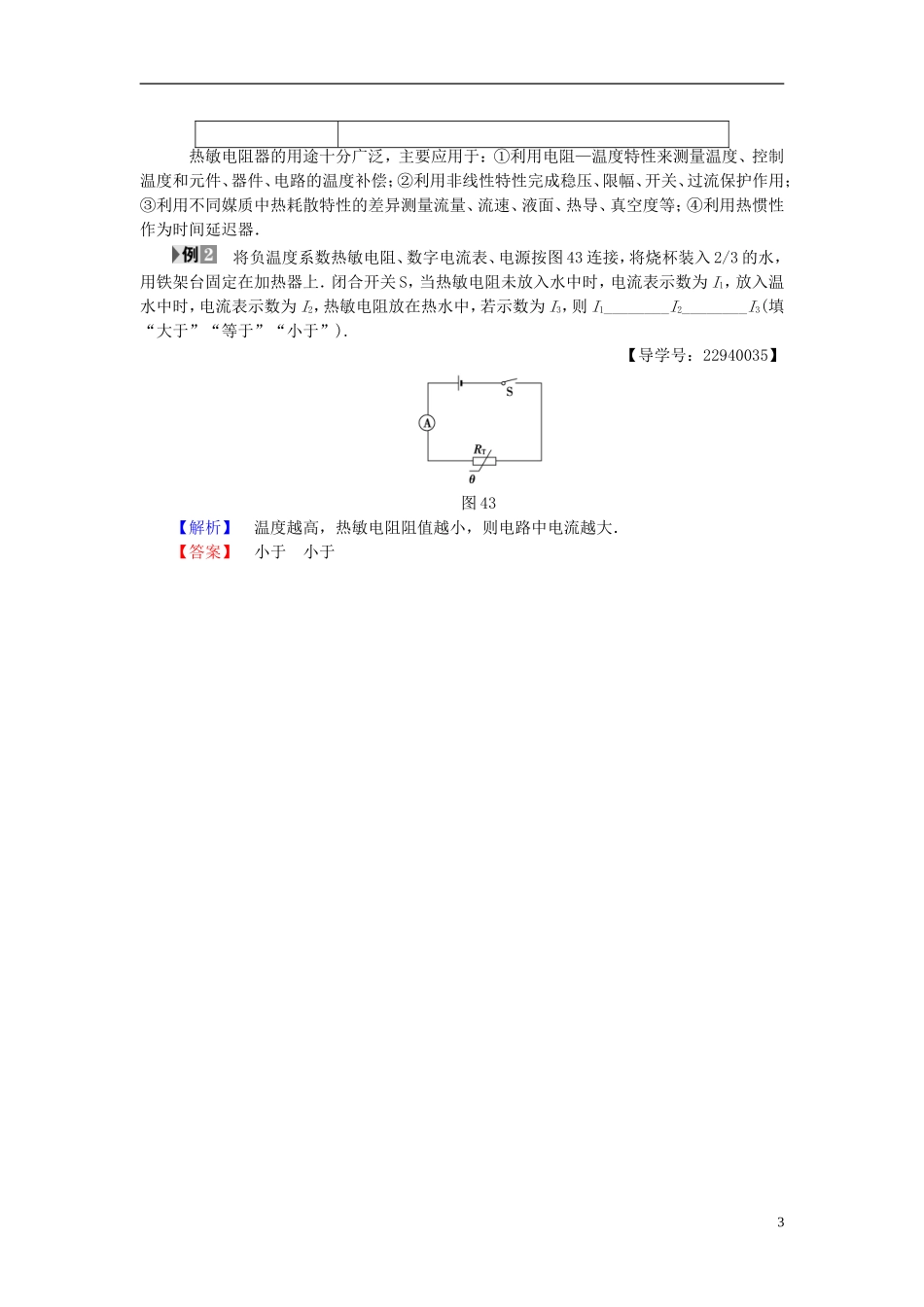

第 4 章 电磁波与现代通信 [自我校对]① 麦克斯韦② 赫兹③ 介质④ 红外线⑤ 紫外线⑥γ 射线⑦ 卫星通信⑧ 移动通信⑨ 外部⑩ 电信号⑪ 处理 一、正确理解电磁波谱1．按波长由小到大顺序排列(如图 41)1图 412．电磁波的特征(1)波速 c：波传播的快慢叫波速，电磁波在真空中传播的速度等于光速，即 c＝3×108 m/s.(2)波长：相邻两个波峰或波谷间的距离(如图 42)．图 42(3)频率 f：单位时间振动次数；单位：Hz，kHz，MHz.(4)波长、波速与频率的关系．数学表达式：c＝λ·f.说明：电磁波的波速一定，频率与波长成反比． 一种电磁波的波长是 200 m，它表示( )A．这种电磁波能传递的距离是 200 mB．这种电磁波 1 s 能传播 200 mC．这种电磁波 1 s 内出现 200 个波峰和波谷D．这种电磁波相邻两个波峰间距离是 200 m【解析】 电磁波 1 s 能传播 3×108 m，B 错.1 s 内出现波峰波谷的次数＝1.5×106个，C错．由波长定义知选项 D 对．【答案】 D二、热敏电阻的型号及其特点热敏电阻器(thermistor)是电阻值随温度变化而变化的敏感元件．在工作温度范围内，电阻值随温度上升而增加的是正温度系数(PTC)热敏电阻器；电阻值随温度上升而减小的是负温度系数(NTC)热敏电阻器．热敏电阻器可按电阻温度特性、材料、结构、工作方式、工作温度和用途进行分类．热敏电阻器的分类分类方式类别电阻温度特性正温度系数、负温度系数材料金属、半导体(单晶、多晶、陶瓷)结构珠状、片状、杆状、膜状工作方式直热式、旁热式工作温度常温、高温、低温用途测温控温、辐射能(功率)测量、稳压(稳幅)等2 热敏电阻器的用途十分广泛，主要应用于：①利用电阻—温度特性来测量温度、控制温度和元件、器件、电路的温度补偿；②利用非线性特性完成稳压、限幅、开关、过流保护作用；③利用不同媒质中热耗散特性的差异测量流量、流速、液面、热导、真空度等；④利用热惯性作为时间延迟器． 将负温度系数热敏电阻、数字电流表、电源按图 43 连接，将烧杯装入 2/3 的水，用铁架台固定在加热器上．闭合开关 S，当热敏电阻未放入水中时，电流表示数为 I1，放入温水中时，电流表示数为 I2，热敏电阻放在热水中，若示数为 I3，则 I1________I2________I3(填“大于”“等于”“小于”). 【导学号：22940035】图 43【解析】 温度越高，热敏电阻阻值越小，则电路中电流越大．【答案】 小于 小于3
