《新能源汽车电气技术》教案--全套

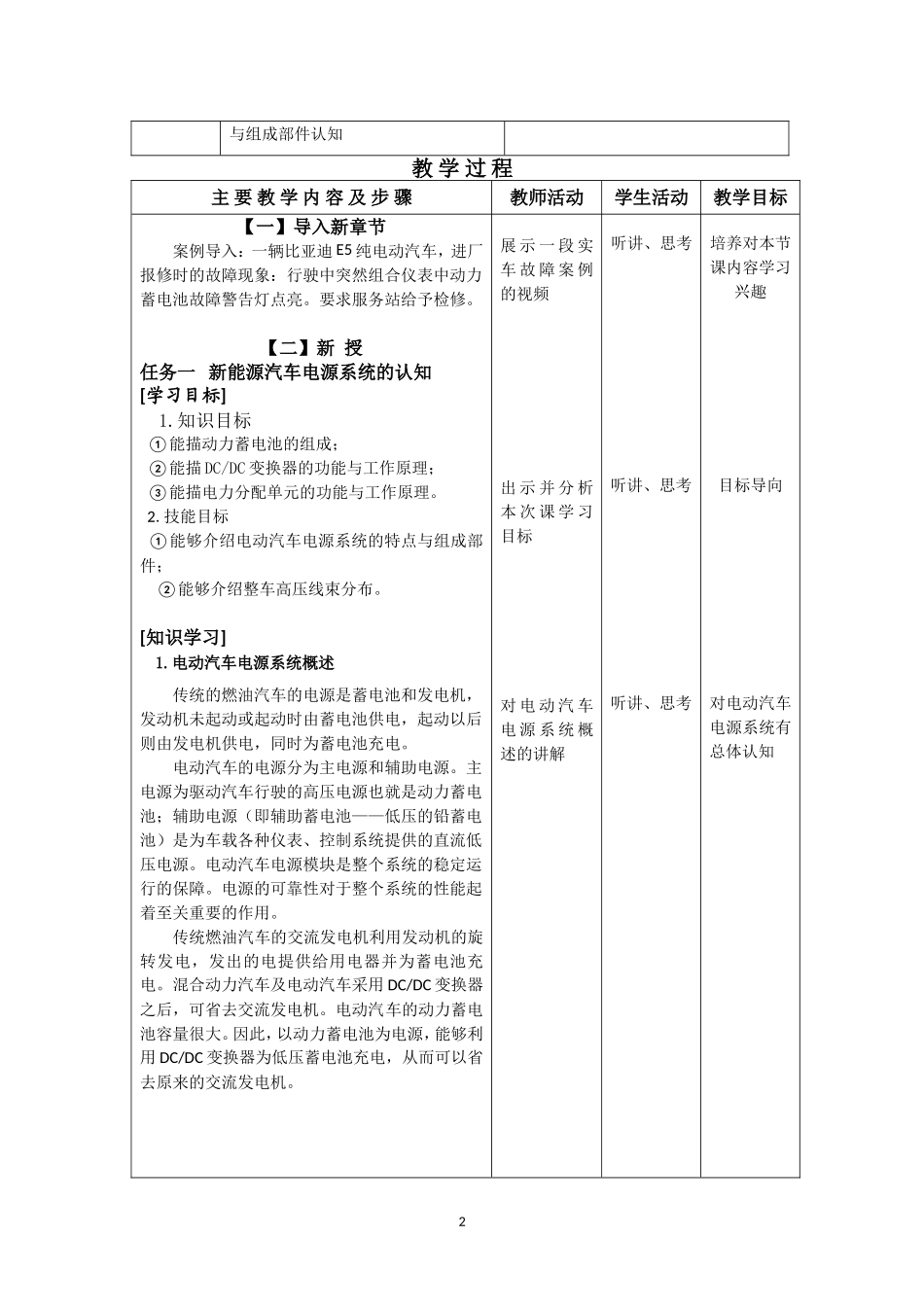

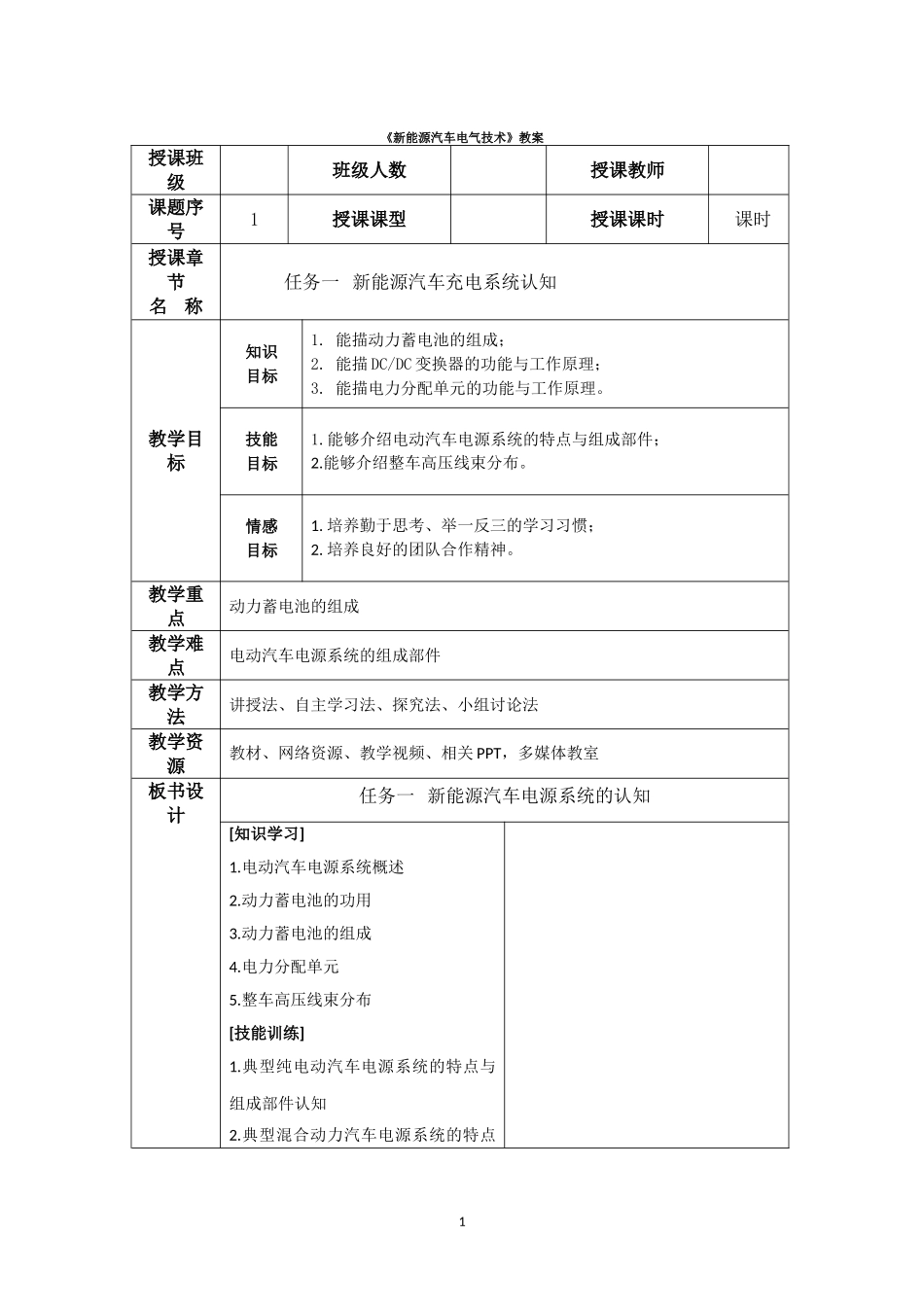

《新能源汽车电气技术》教案 授课班级班级人数授课教师课题序号1授课课型授课课时 课时授课章节名 称任务一 新能源汽车充电系统认知教学目标知识目标1. 能描动力蓄电池的组成；2. 能描 DC/DC 变换器的功能与工作原理；3. 能描电力分配单元的功能与工作原理。技能目标1.能够介绍电动汽车电源系统的特点与组成部件；2.能够介绍整车高压线束分布。情感目标1. 培养勤于思考、举一反三的学习习惯；2. 培养良好的团队合作精神。教学重点动力蓄电池的组成教学难点电动汽车电源系统的组成部件教学方法讲授法、自主学习法、探究法、小组讨论法教学资源教材、网络资源、教学视频、相关 PPT，多媒体教室板书设计任务一 新能源汽车电源系统的认知[知识学习]1.电动汽车电源系统概述2.动力蓄电池的功用3.动力蓄电池的组成4.电力分配单元5.整车高压线束分布[技能训练]1.典型纯电动汽车电源系统的特点与组成部件认知2.典型混合动力汽车电源系统的特点1与组成部件认知教 学 过 程主 要 教 学 内 容 及 步 骤教师活动学生活动教学目标【一】导入新章节案例导入：一辆比亚迪 E5 纯电动汽车，进厂报修时的故障现象：行驶中突然组合仪表中动力蓄电池故障警告灯点亮。要求服务站给予检修。【二】新 授任务一 新能源汽车电源系统的认知[学习目标] 1.知识目标 ①能描动力蓄电池的组成； ②能描 DC/DC 变换器的功能与工作原理； ③能描电力分配单元的功能与工作原理。 2.技能目标 ①能够介绍电动汽车电源系统的特点与组成部件；②能够介绍整车高压线束分布。[知识学习]1.电动汽车电源系统概述传统的燃油汽车的电源是蓄电池和发电机，发动机未起动或起动时由蓄电池供电，起动以后则由发电机供电，同时为蓄电池充电。电动汽车的电源分为主电源和辅助电源。主电源为驱动汽车行驶的高压电源也就是动力蓄电池；辅助电源（即辅助蓄电池——低压的铅蓄电池）是为车载各种仪表、控制系统提供的直流低压电源。电动汽车电源模块是整个系统的稳定运行的保障。电源的可靠性对于整个系统的性能起着至关重要的作用。传统燃油汽车的交流发电机利用发动机的旋转发电，发出的电提供给用电器并为蓄电池充电。混合动力汽车及电动汽车采用 DC/DC 变换器之后，可省去交流发电机。电动汽车的动力蓄电池容量很大。因此，以动力蓄电池为电源，能够利用 DC/DC 变换器为低压蓄电池充电，从而可以省去原来的交流发电机。展 示 一 段 实车 故 障 案 例的...
