工业数据采集与边缘服务（中级） 课件全套 廖永红 1--12 工业数据采集与边缘服务平台--- 边缘服务接口服务开发VIP专享

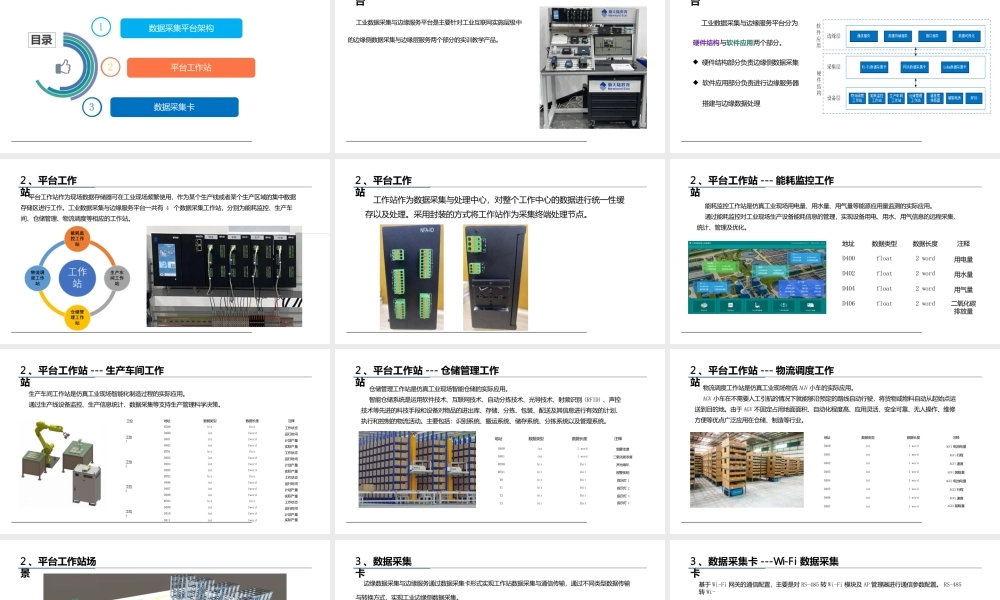

工业数据采集与边缘服务工业数据采集与边缘服务12数据采集平台架构平台工作站目录3数据采集卡1 、工业数据采集与边缘服务平台工业数据采集与边缘服务平台是主要针对工业互联网实施层级中的边缘侧数据采集与边缘层服务两个部分的实训教学产品。1 、工业数据采集与边缘服务平台工业数据采集与边缘服务平台分为硬件结构与软件应用两个部分。◆ 硬件结构部分负责边缘侧数据采集◆ 软件应用部分负责进行边缘服务器搭建与边缘数据处理2 、平台工作站平台工作站作为现场数据存储器可在工业现场频繁使用，作为某个生产线或者某个生产区域的集中数据存储区进行工作。工业数据采集与边缘服务平台一共有 4 个数据采集工作站，分别为能耗监控、生产车间、仓储管理、物流调度等相应的工作站。2 、平台工作站工作站作为数据采集与处理中心，对整个工作中心的数据进行统一性缓存以及处理。采用封装的方式将工作站作为采集终端处理节点。2 、平台工作站 --- 能耗监控工作站能耗监控工作站是仿真工业现场用电量、用水量、用气量等能源应用量监测的实际应用。通过能耗监控对工业现场生产设备能耗信息的管理，实现设备用电、用水、用气信息的远程采集、统计、管理及优化。地址数据类型数据长度注释D400float2 word用电量D402float2 word用水量D404float2 word用气量D406float2 word二氧化碳排放量2 、平台工作站 --- 生产车间工作站生产车间工作站是仿真工业现场智能化制造过程的实际应用。通过生产线设备监控、生产信息统计、数据采集等支持生产管理科学决策。工位地址数据类型数据长度注释M700bit1bit工作状态D400int1word运行时间D401int1word计划产量D402int1word实际产量M701bit1bit工作状态D403int1word运行时间D404int1word计划产量D405int1word实际产量M702bit1bit工作状态D406int1word运行时间D407int1word计划产量D408int1word实际产量M703bit1bit工作状态D409int1word运行时间D410int1word计划产量D411int1word实际产量工位1工位2工位3工位42 、平台工作站 --- 仓储管理工作站仓储管理工作站是仿真工业现场智能仓储的实际应用。智能仓储系统是运用软件技术、互联网技术、自动分拣技术、光导技术、射频识别 (RFID) 、声控技术等先进的科技手段和设备对物品的进出库、存储、分拣、包装、配送及其信息进行有效的计划、执行和控制的物流活动。主要包括：识别系统、搬运系统、储存系统、分拣系统以及管理系统。地址数据类型数据长度注释D...
