《微机原理及接口技术》-课件汇总全套电子教案

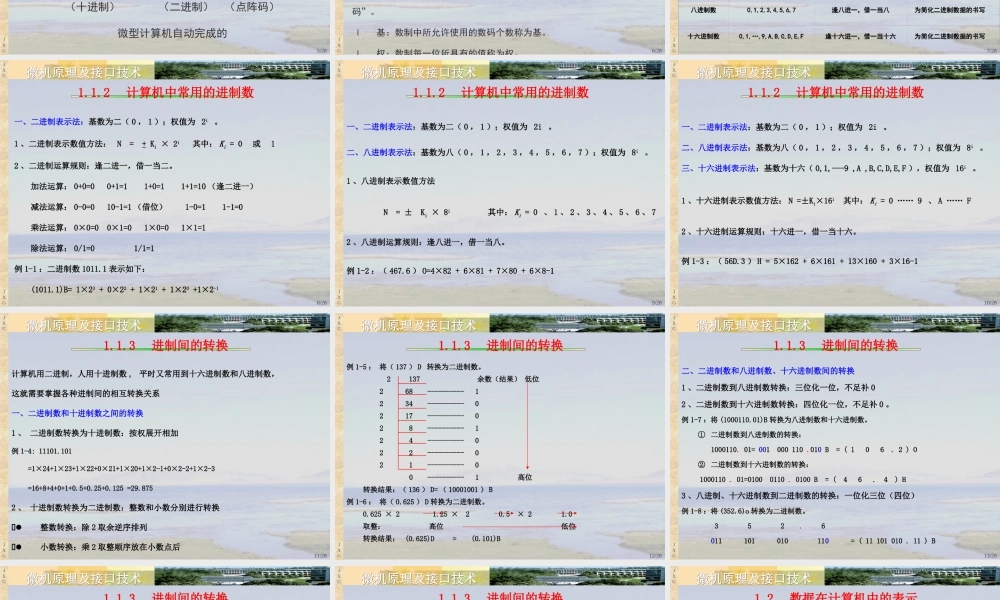

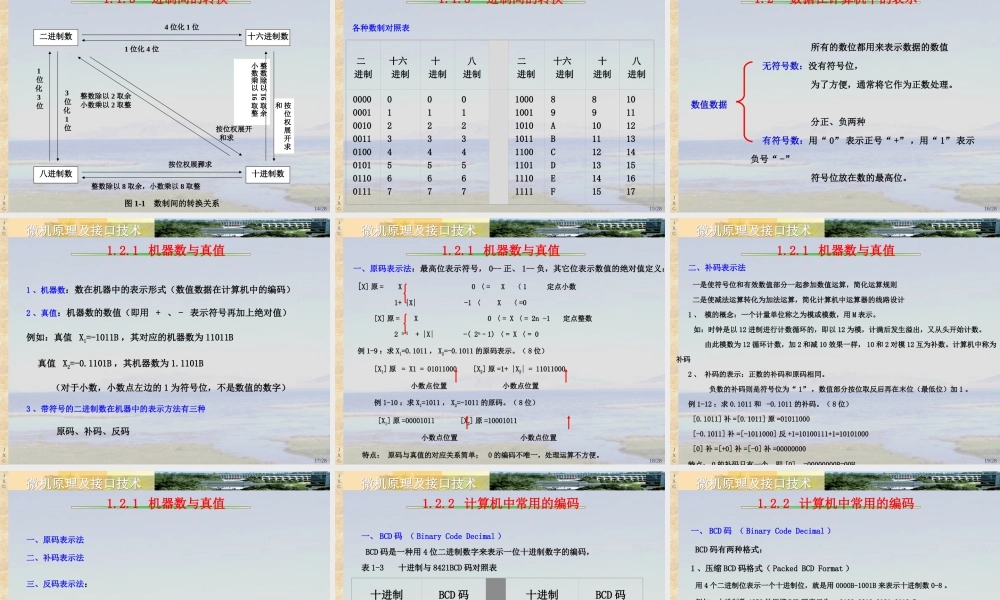

JXGJXG 微机原理及接口技术微机原理及接口技术21 世纪高等院校计算机科学与技术规划教材微机原理及接口技术 1/28JXGJXG 微机原理及接口技术微机原理及接口技术引 言 微处理器的发展 年代代表产品工艺特点1972—1973I4004/8008PMOS4 位机，速度慢1974—1976I8080NMOS8 位机，软件丰富1976—1978Z80集成8 位机，高级语言1978—1980I8086HMOS16 位机1981——IAPX 43232 位机2/28JXGJXG 微机原理及接口技术微机原理及接口技术本课程教学模块第一章、微型计算机基础知识第二章、微型计算机的组成及工作原理第三章、汇编语言程序设计第四章、输入／输出接口第五章、存储器及其结构第六章、中断控制系统 第七章、可编程计数／定时控制器 8253第八章、数 / 模及模 / 数转换器 第九章 微型计算机外部设备简介 第十章 微型计算机开发应用3/28JXGJXG 微机原理及接口技术微机原理及接口技术第一章 微型计算机基础知识本章要点：· 计算机的码制与数制· 二进制编码的十进制数（ BCD 码）· 计算机的逻辑器件4/28JXGJXG 微机原理及接口技术微机原理及接口技术1.1 数制 迄今为止，所有的电子计算机以二进制进行算术和逻辑运算的 微型计算机和其他数字电路设备也是如此。 操作计算机时，大多是通过键盘输入十进制数字和符号命令，计算机把他们转换成二进制形式进行识别、运算和处理。运算结果，计算机又还原成十进制数字和符号在输出设备上反映出来。输入码 ---- 扫描码 ----ASCII 码 --- 输出码（十进制） （二进制） （点阵码）微型计算机自动完成的5/28JXGJXG 微机原理及接口技术微机原理及接口技术1.1.1 进位计数制及其基数和权 数制，即进位计数制，是人们利用符号来记数的科学方法。数制有多种形式，如十进制数、二进制数、八进制数等等。习惯用的十进制记数法。一个任意的十进制数可以表示为：anan-1…………a0.b1b2b3…………bm-1bm数制中的三个术语：l 数码：用不同的数字符号来表示一种数制的数值，数字符号称为“数码”。l 基：数制中所允许使用的数码个数称为基。l 权：数制每一位所具有的值称为权。6/28JXGJXG 微机原理及接口技术微机原理及接口技术1.1.2 计算机中常用的进制数 人用的数十进制数，计算机用二进制数，为简化也用八进制和十六进制。 下面将分别介绍这几种常用的进制。表 1-1 计算机中常用的进制数进制数基数记数原则备注十进制数0,1,2,…,8,9逢十进一，借一当十人们最常用二...
