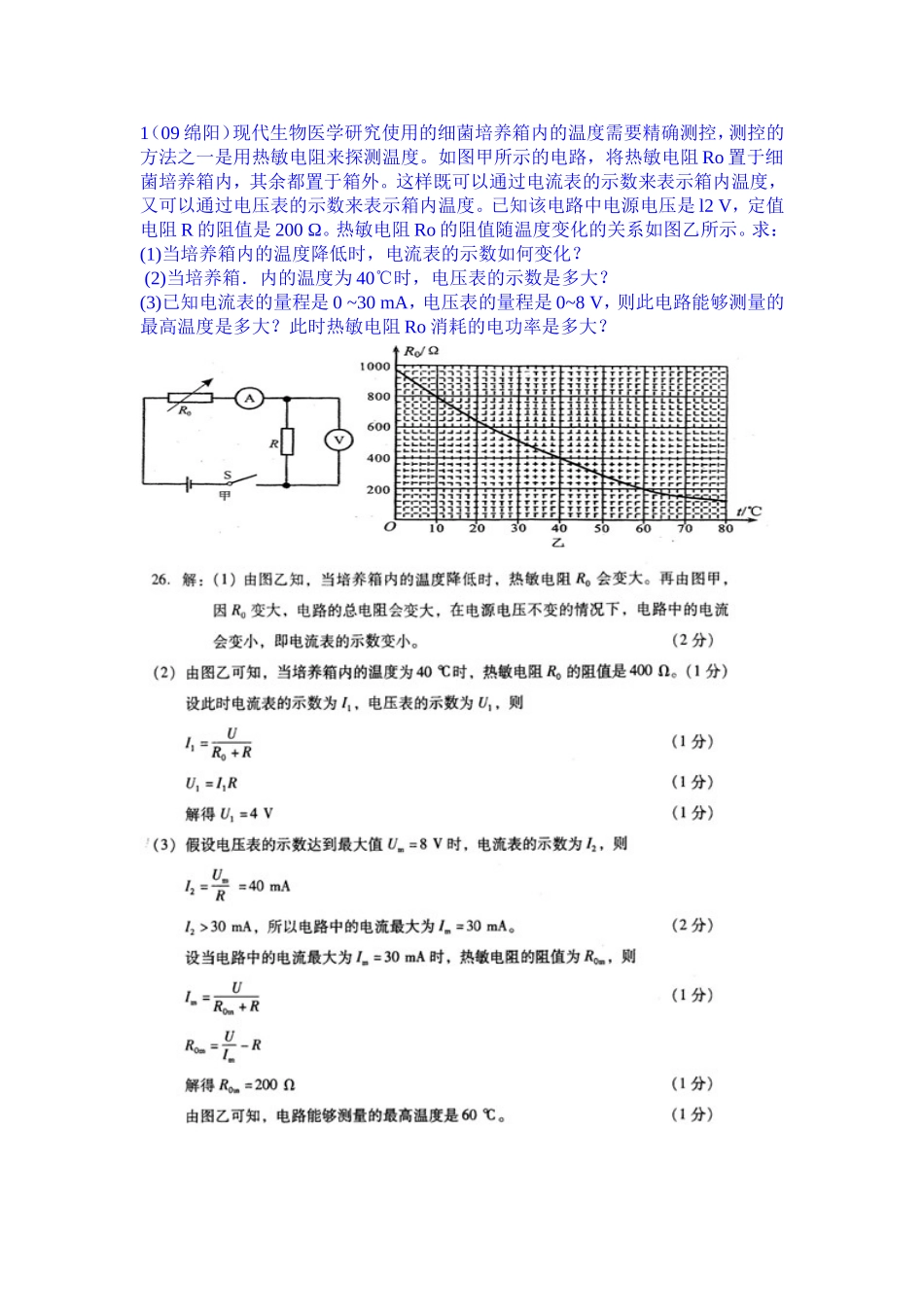

1（09 绵阳）现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图甲所示的电路，将热敏电阻 Ro 置于细菌培养箱内，其余都置于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是 l2 V，定值电阻 R 的阻值是 200 Ω。热敏电阻 Ro 的阻值随温度变化的关系如图乙所示。求：(1)当培养箱内的温度降低时，电流表的示数如何变化？ (2)当培养箱．内的温度为 40℃时，电压表的示数是多大？(3)已知电流表的量程是 0 ~30 mA，电压表的量程是 0~8 V，则此电路能够测量的最高温度是多大？此时热敏电阻 Ro 消耗的电功率是多大？ 2（09 河北）小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/Kw·h”）的铝盘转过 200 转所用的时间是 400s。（热水器电热丝的阻值不变）求：（1）热水器的实际功率。（2）通过热水器的电流。（3）图 19 是小明家的供电线路。已知此时供电站输出的电压是 220V，则供电站距他家多远？（已知每千米导线的电阻为 5Ω） 5 (09 雅安）小刚同学家有一台电热水器，铭牌如下表所示。根据铭牌所提供的信息，求：（1）该电热水器电热丝正常工作时的电阻是多大？（2）（2 分）电热水器正常工作持续 45min 产生的电热是多少焦？ （3）若夏天用电高峰时家庭电路的实际电压只有 198V，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？（2 分） 3 (09 福州）（8 分）如图 15 所示是小明家的电热水壶及铭牌，他用该电热水壶将 1.5kg 的水从 20℃加热到 100℃。、（1）水吸收的热量是多少？〔 c 水 = 4.2×103J/（kg·℃）〕（2）若电热水壶正常工作，且产生的热量全部被水吸收，需要加热多少时间？（3）若电热水壶实际加热时间大于上述计算的加热时间，可能的原因有那些？（写出两种）答案：25．解：（1）Q 吸 ＝ c 水 m（t2－t1）＝ 4.2×103J/(kg·℃)×1.5kg×（100℃－20℃）＝5.04×105J （2） 电热水壶正常工作 ∴P = P 额 = 1500W 又 W = Q 放 = Q 吸 = 5.04×105J ∴t = = = 336s （2）原因可能是： ①电热水壶产生的热量没有全部被水吸收 ② 电热水壶实际工作电压小于额定电压 6（09 威...
