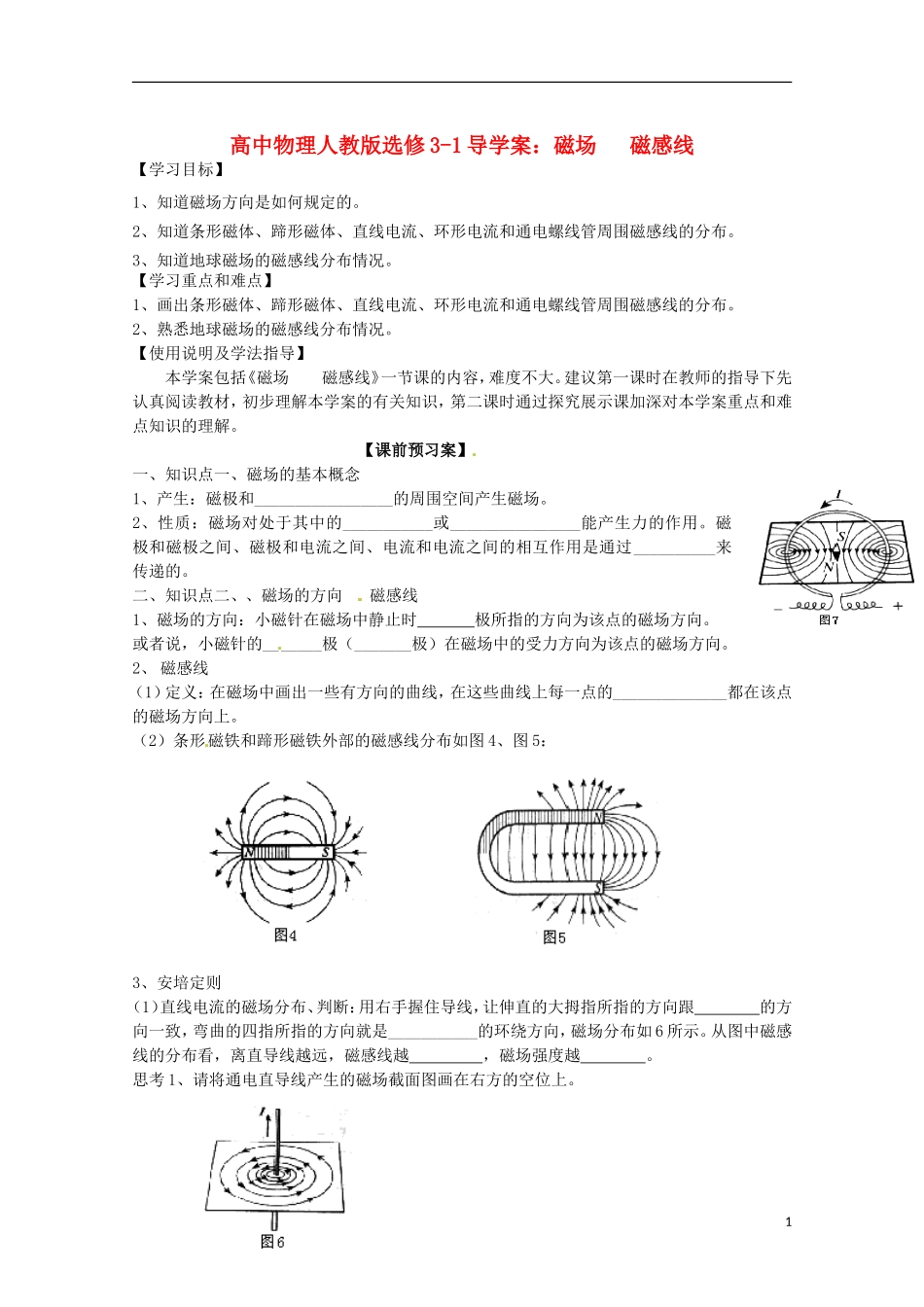

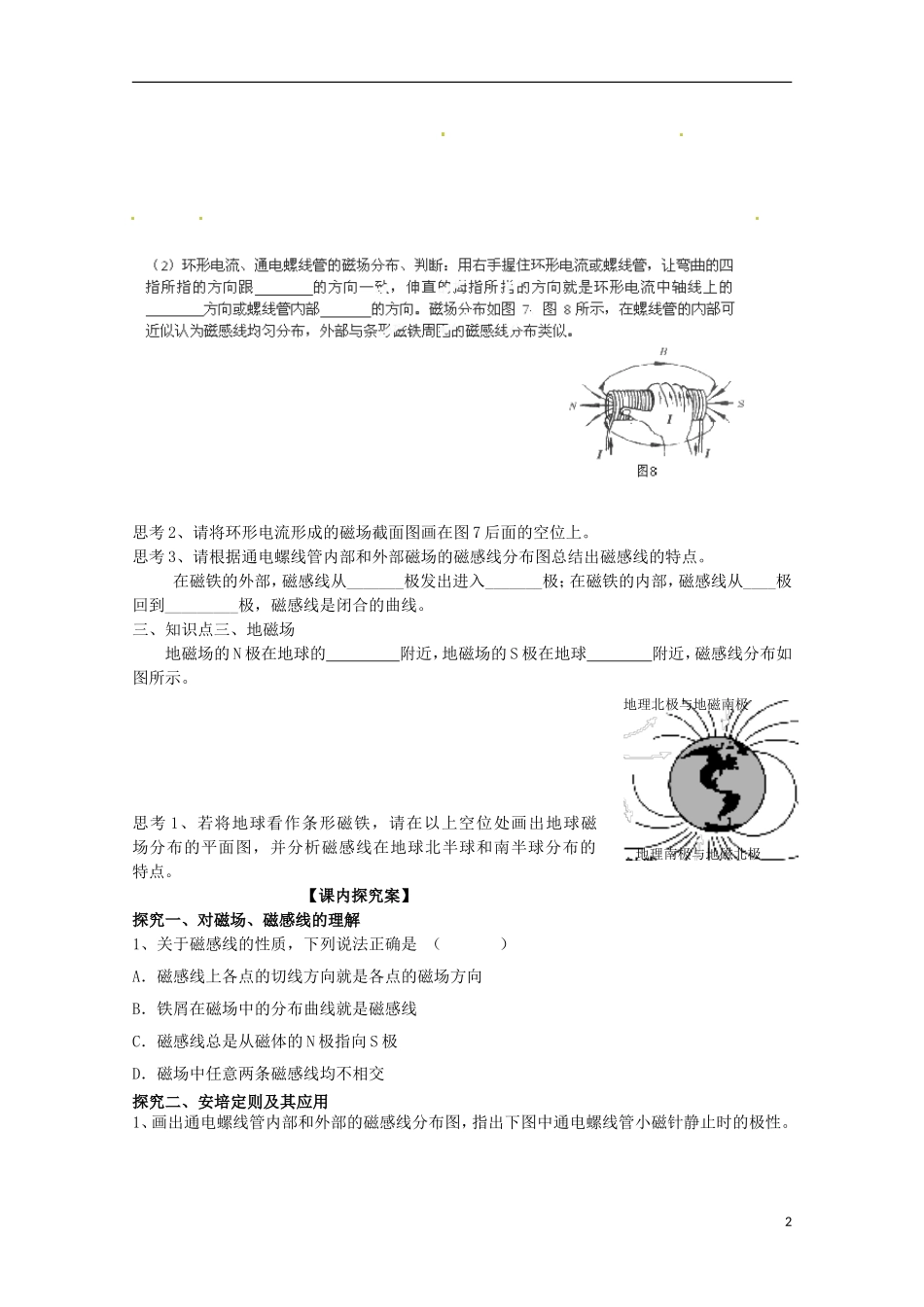

高中物理人教版选修 3-1 导学案：磁场 磁感线【学习目标】1、知道磁场方向是如何规定的。2、知道条形磁体、蹄形磁体、直线电流、环形电流和通电螺线管周围磁感线的分布。3、知道地球磁场的磁感线分布情况。【学习重点和难点】1、画出条形磁体、蹄形磁体、直线电流、环形电流和通电螺线管周围磁感线的分布。2、熟悉地球磁场的磁感线分布情况。【使用说明及学法指导】本学案包括《磁场 磁感线》一节课的内容，难度不大。建议第一课时在教师的指导下先认真阅读教材，初步理解本学案的有关知识，第二课时通过探究展示课加深对本学案重点和难点知识的理解。【课前预习案】一、知识点一、磁场的基本概念1、产生：磁极和_________________的周围空间产生磁场。2、性质：磁场对处于其中的___________或________________能产生力的作用。磁极和磁极之间、磁极和电流之间、电流和电流之间的相互作用是通过__________来传递的。二、知识点二、、磁场的方向 磁感线1、磁场的方向：小磁针在磁场中静止时 极所指的方向为该点的磁场方向。或者说，小磁针的_______极（_______极）在磁场中的受力方向为该点的磁场方向。2、 磁感线（1）定义：在磁场中画出一些有方向的曲线，在这些曲线上每一点的______________都在该点的磁场方向上。（2）条形磁铁和蹄形磁铁外部的磁感线分布如图 4、图 5：3、安培定则（1）直线电流的磁场分布、判断：用右手握住导线，让伸直的大拇指所指的方向跟 的方向一致，弯曲的四指所指的方向就是___________的环绕方向，磁场分布如 6 所示。从图中磁感线的分布看，离直导线越远，磁感线越 ，磁场强度越 。思考 1、请将通电直导线产生的磁场截面图画在右方的空位上。 1 思考 2、请将环形电流形成的磁场截面图画在图 7 后面的空位上。思考 3、请根据通电螺线管内部和外部磁场的磁感线分布图总结出磁感线的特点。在磁铁的外部，磁感线从_______极发出进入_______极；在磁铁的内部，磁感线从____极回到_________极，磁感线是闭合的曲线。三、知识点三、地磁场地磁场的 N 极在地球的 附近，地磁场的 S 极在地球 附近，磁感线分布如图所示。 思考 1、若将地球看作条形磁铁，请在以上空位处画出地球磁场分布的平面图，并分析磁感线在地球北半球和南半球分布的特点。【课内探究案】探究一、对磁场、磁感线的理解1、关于磁感线的性质，下列说法正确是 （ ）A．磁感线上各点的切线方向就是各点的磁场方向 B．铁屑在...
