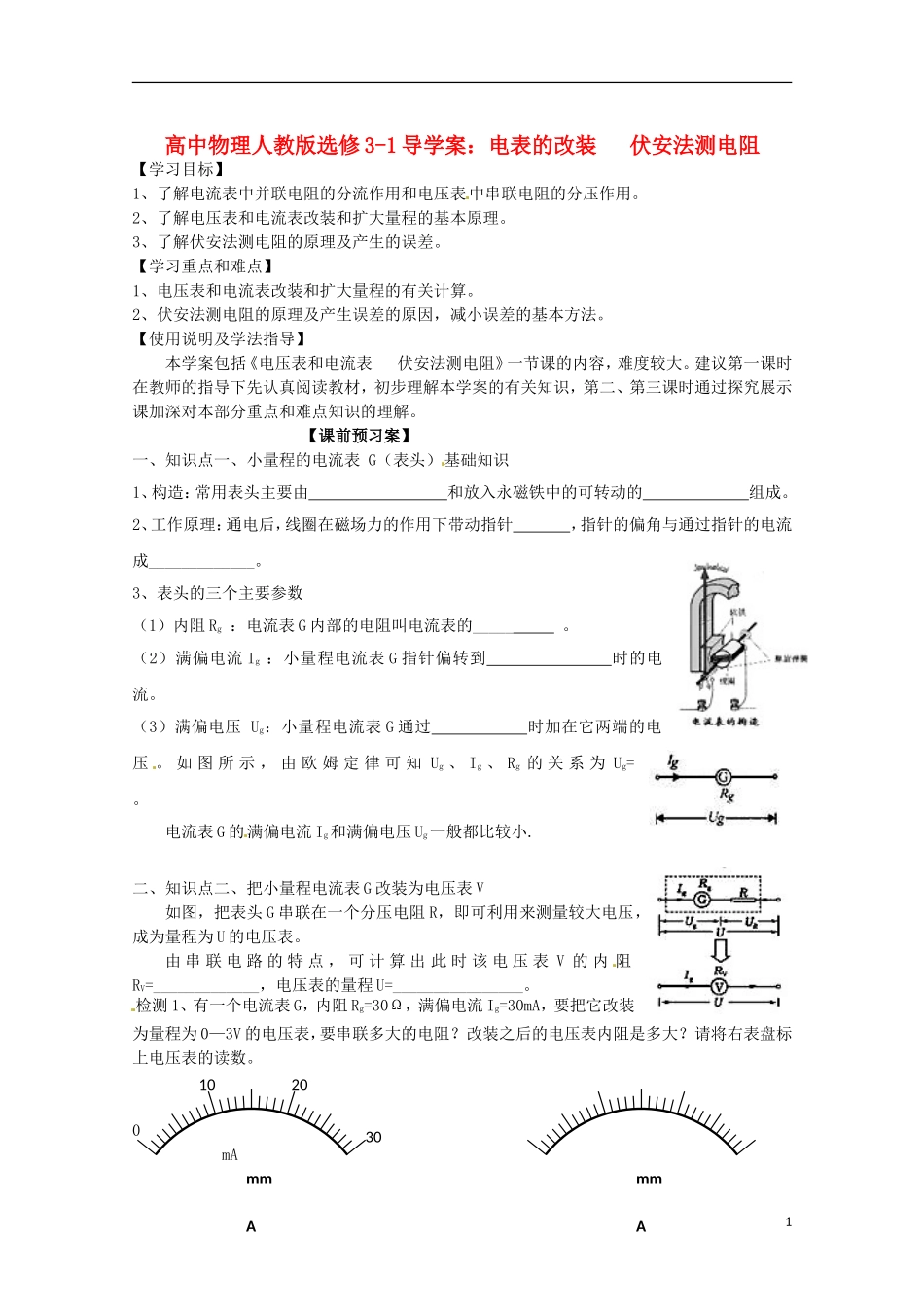

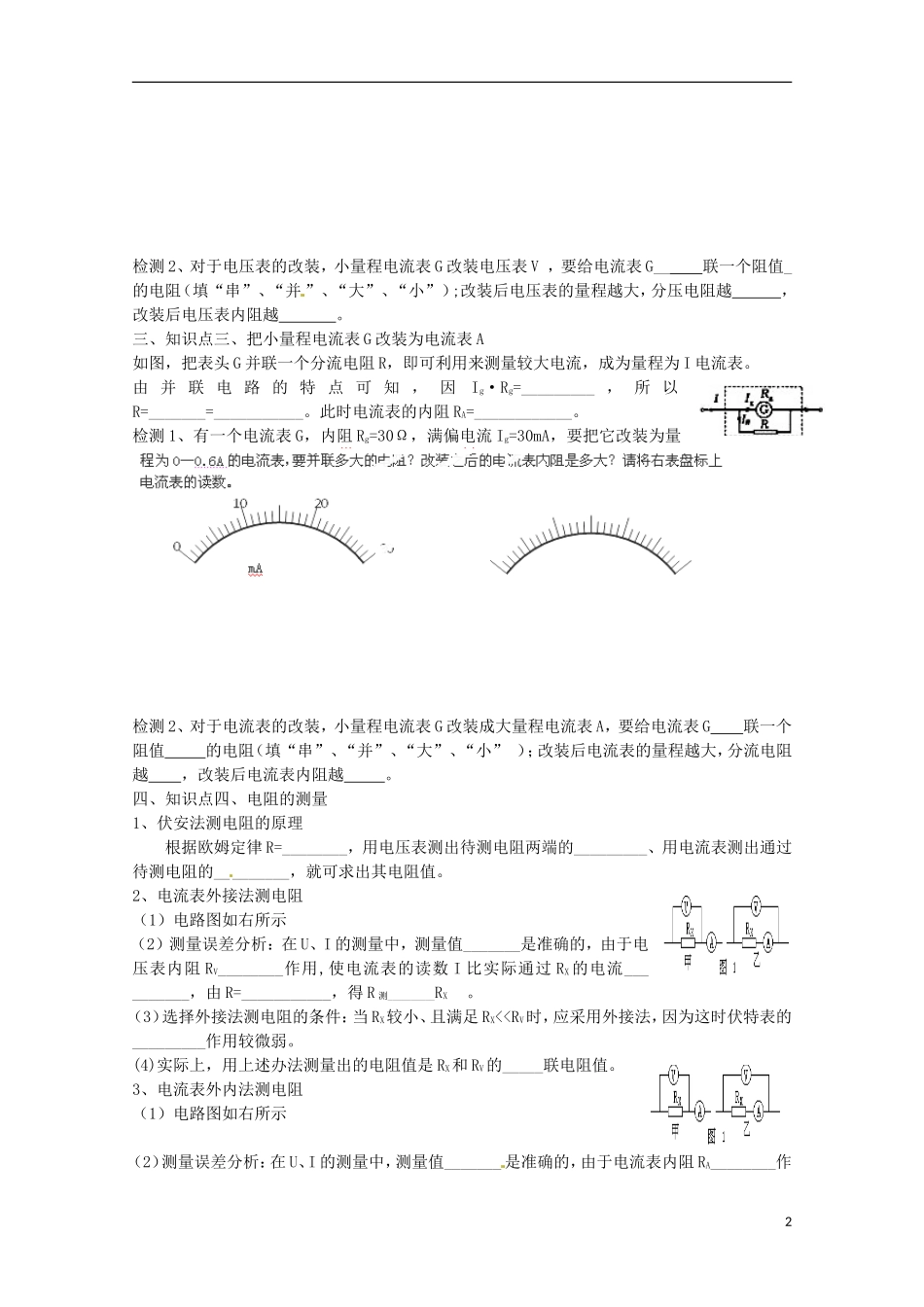

102030mmAmmA高中物理人教版选修 3-1 导学案：电表的改装 伏安法测电阻【学习目标】1、了解电流表中并联电阻的分流作用和电压表中串联电阻的分压作用。2、了解电压表和电流表改装和扩大量程的基本原理。3、了解伏安法测电阻的原理及产生的误差。【学习重点和难点】1、电压表和电流表改装和扩大量程的有关计算。2、伏安法测电阻的原理及产生误差的原因，减小误差的基本方法。【使用说明及学法指导】本学案包括《电压表和电流表 伏安法测电阻》一节课的内容，难度较大。建议第一课时在教师的指导下先认真阅读教材，初步理解本学案的有关知识，第二、第三课时通过探究展示课加深对本部分重点和难点知识的理解。【课前预习案】一、知识点一、小量程的电流表 G（表头）基础知识1、构造：常用表头主要由 和放入永磁铁中的可转动的 组成。2、工作原理：通电后，线圈在磁场力的作用下带动指针 ，指针的偏角与通过指针的电流成_____________。3、表头的三个主要参数（1）内阻 Rg ：电流表 G 内部的电阻叫电流表的_____ 。 （2）满偏电流 Ig ：小量程电流表 G 指针偏转到 时的电流。（3）满偏电压 Ug：小量程电流表 G 通过 时加在它两端的电压 。 如 图 所 示 ， 由 欧 姆 定 律 可 知 Ug 、 Ig 、 Rg 的 关 系 为 Ug= 。电流表 G 的满偏电流 Ig和满偏电压 Ug一般都比较小.二、知识点二、把小量程电流表 G 改装为电压表 V如图，把表头 G 串联在一个分压电阻 R，即可利用来测量较大电压，成为量程为 U 的电压表。由 串 联 电 路 的 特 点 ， 可 计 算 出 此 时 该 电 压 表 V 的 内 阻RV=_____________，电压表的量程 U=________________。检测 1、有一个电流表 G，内阻 Rg=30Ω，满偏电流 Ig=30mA，要把它改装为量程为 0—3V 的电压表，要串联多大的电阻？改装之后的电压表内阻是多大？请将右表盘标上电压表的读数。0mA1检测 2、对于电压表的改装，小量程电流表 G 改装电压表 V ，要给电流表 G__ 联一个阻值_ 的电阻（填“串”、“并 ”、“大”、“小”）;改装后电压表的量程越大，分压电阻越 ，改装后电压表内阻越 。三、知识点三、把小量程电流表 G 改装为电流表 A如图，把表头 G 并联一个分流电阻 R，即可利用来测量较大电流，成为量程为 I 电流表。由 并 联 电 路 的 特 点 可 知 ， 因Ig·Rg=_________ ， 所 以R=_______=...
