广西梧州市蒙山县第一中学高中物理 电磁振荡导学案 新人教版选修3-1

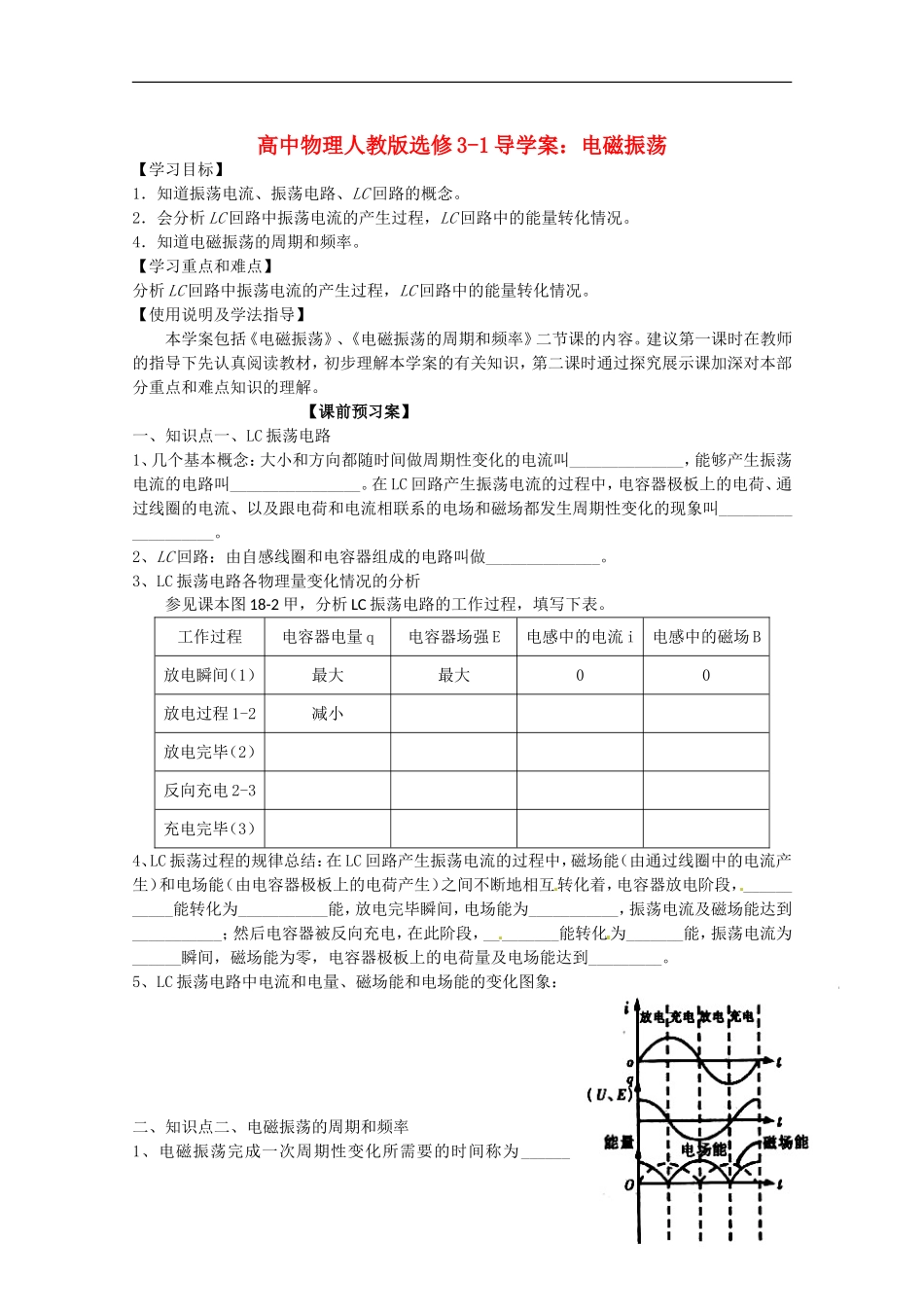

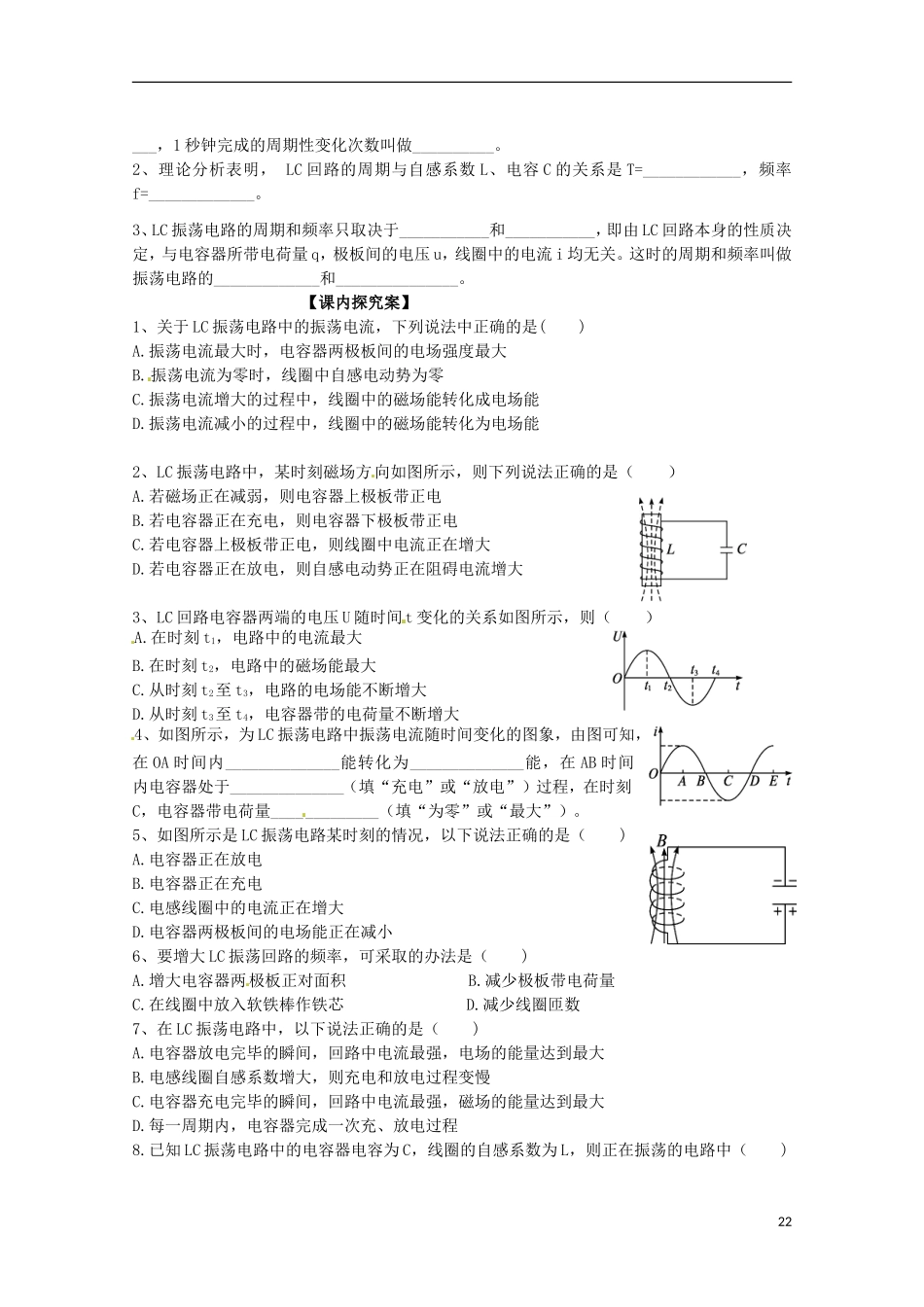

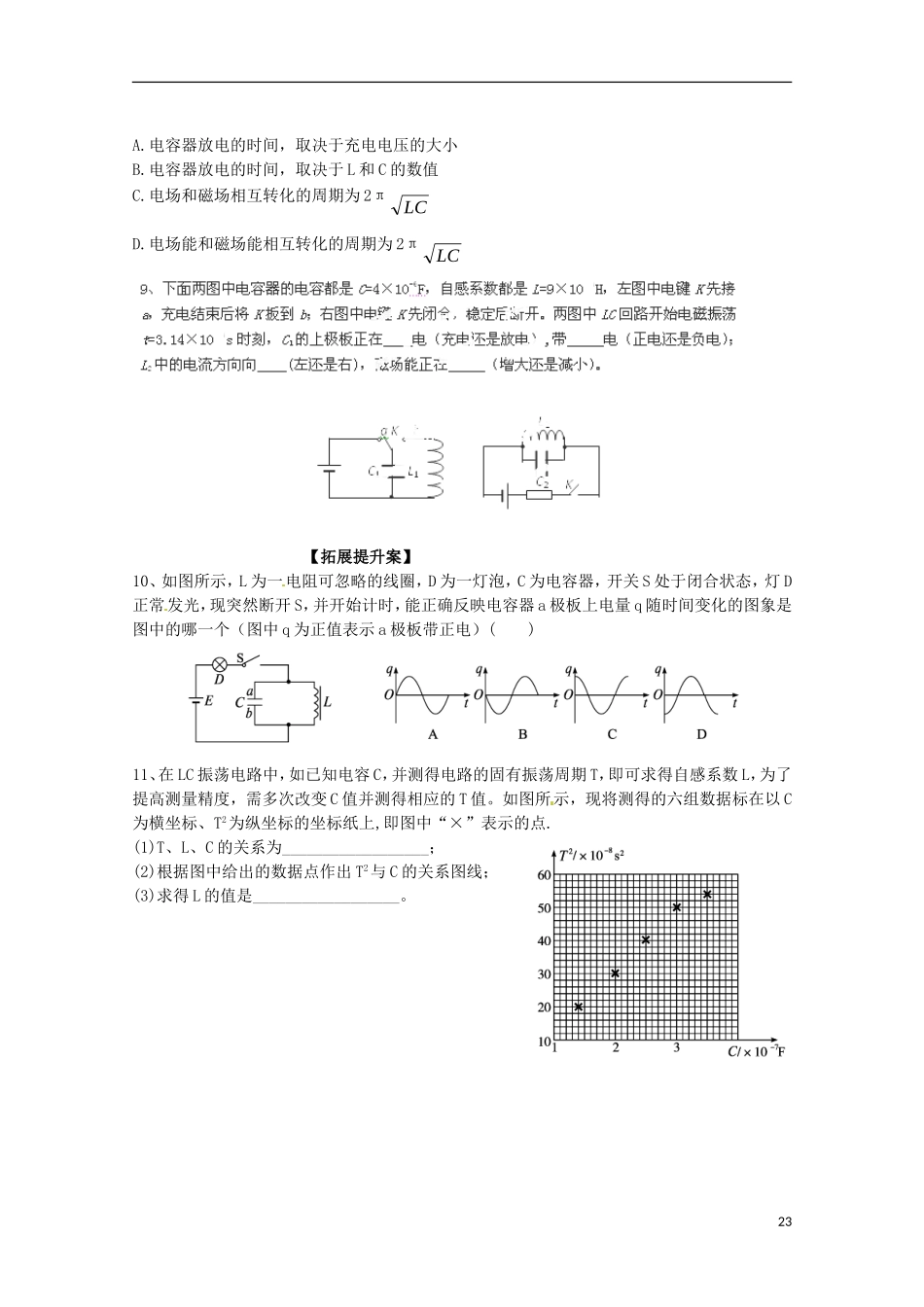

高中物理人教版选修 3-1 导学案：电磁振荡【学习目标】1．知道振荡电流、振荡电路、LC 回路的概念。2．会分析 LC 回路中振荡电流的产生过程，LC 回路中的能量转化情况。4．知道电磁振荡的周期和频率。【学习重点和难点】分析 LC 回路中振荡电流的产生过程，LC 回路中的能量转化情况。【使用说明及学法指导】本学案包括《电磁振荡》、《电磁振荡的周期和频率》二节课的内容。建议第一课时在教师的指导下先认真阅读教材，初步理解本学案的有关知识，第二课时通过探究展示课加深对本部分重点和难点知识的理解。【课前预习案】一、知识点一、LC 振荡电路1、几个基本概念：大小和方向都随时间做周期性变化的电流叫______________，能够产生振荡电流的电路叫________________。在 LC 回路产生振荡电流的过程中，电容器极板上的电荷、通过线圈的电流、以及跟电荷和电流相联系的电场和磁场都发生周期性变化的现象叫___________________。2、LC 回路：由自感线圈和电容器组成的电路叫做______________。3、LC 振荡电路各物理量变化情况的分析参见课本图 18-2 甲，分析 LC 振荡电路的工作过程，填写下表。工作过程电容器电量 q电容器场强 E电感中的电流 i电感中的磁场 B放电瞬间（1）最大最大00放电过程 1-2减小放电完毕（2）反向充电 2-3充电完毕（3）4、LC 振荡过程的规律总结：在 LC 回路产生振荡电流的过程中，磁场能（由通过线圈中的电流产生）和电场能（由电容器极板上的电荷产生）之间不断地相互转化着，电容器放电阶段，___________能转化为___________能，放电完毕瞬间，电场能为___________，振荡电流及磁场能达到___________；然后电容器被反向充电，在此阶段，_________能转化为_______能，振荡电流为______瞬间，磁场能为零，电容器极板上的电荷量及电场能达到_________。5、LC 振荡电路中电流和电量、磁场能和电场能的变化图象：二、知识点二、电磁振荡的周期和频率1、电磁振荡完成一次周期性变化所需要的时间称为______21___，1 秒钟完成的周期性变化次数叫做__________。2、理论分析表明， LC 回路的周期与自感系数 L、电容 C 的关系是 T=____________，频率f=_____________。3、LC 振荡电路的周期和频率只取决于___________和___________，即由 LC 回路本身的性质决定，与电容器所带电荷量 q，极板间的电压 u，线圈中的电流 i 均无关。这时的周期和频率叫做振荡电路的_____________和___________...
