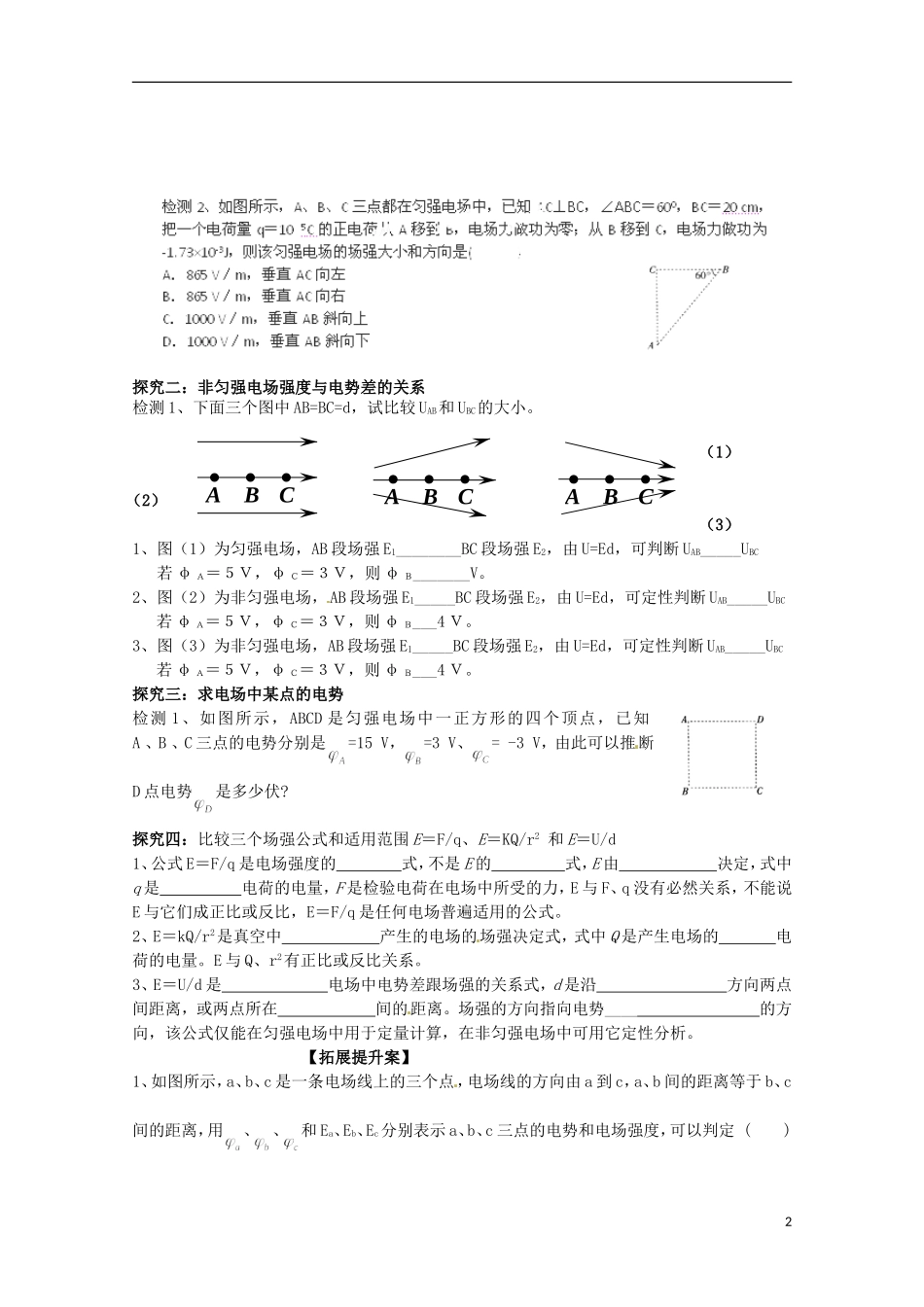

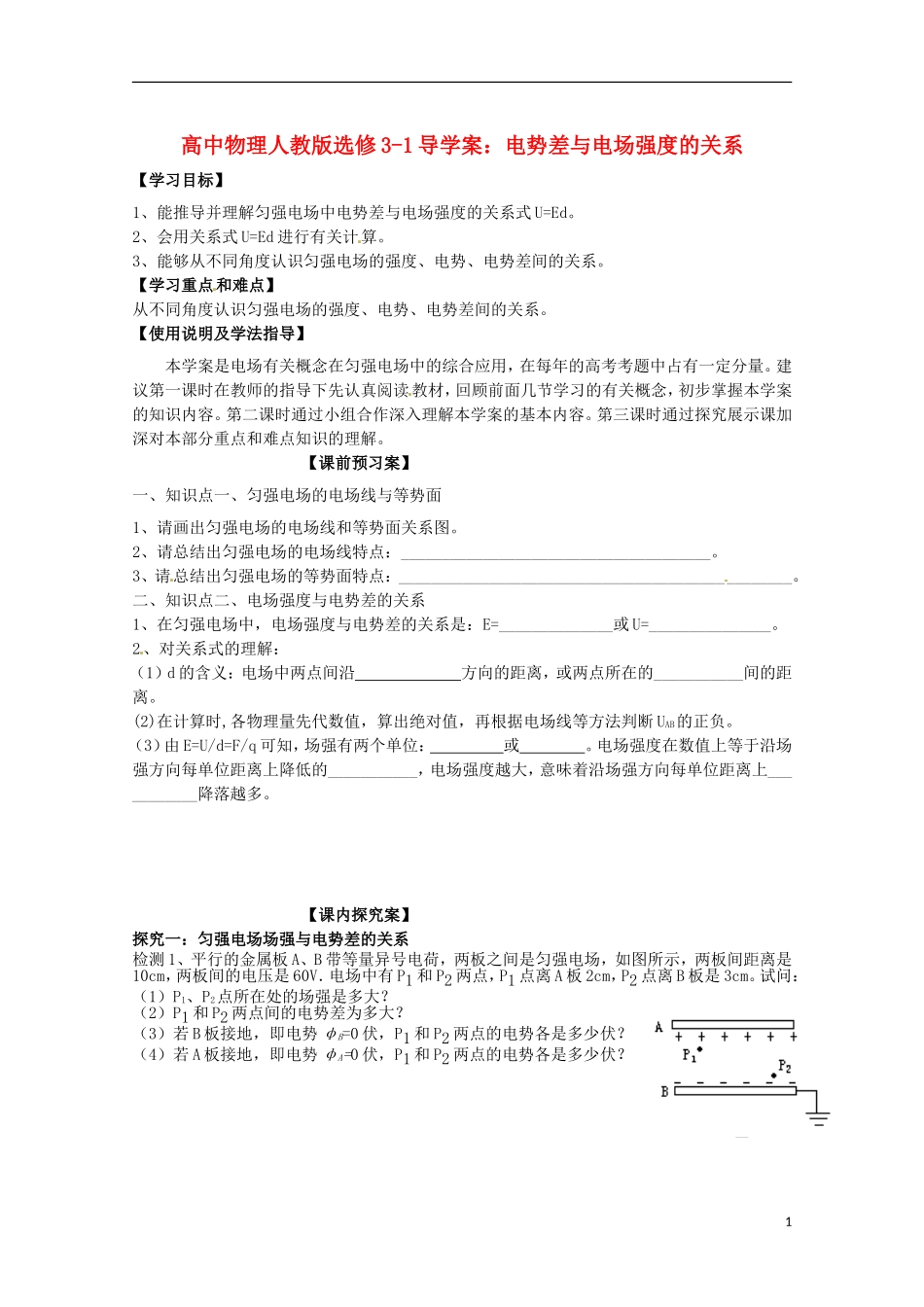

高中物理人教版选修 3-1 导学案：电势差与电场强度的关系【学习目标】1、能推导并理解匀强电场中电势差与电场强度的关系式 U=Ed。2、会用关系式 U=Ed 进行有关计算。3、能够从不同角度认识匀强电场的强度、电势、电势差间的关系。【学习重点和难点】从不同角度认识匀强电场的强度、电势、电势差间的关系。【使用说明及学法指导】本学案是电场有关概念在匀强电场中的综合应用，在每年的高考考题中占有一定分量。建议第一课时在教师的指导下先认真阅读教材，回顾前面几节学习的有关概念，初步掌握本学案的知识内容。第二课时通过小组合作深入理解本学案的基本内容。第三课时通过探究展示课加深对本部分重点和难点知识的理解。【课前预习案】一、知识点一、匀强电场的电场线与等势面1、请画出匀强电场的电场线和等势面关系图。2、请总结出匀强电场的电场线特点：______________________________________。3、请总结出匀强电场的等势面特点：________________________________________________。二、知识点二、电场强度与电势差的关系1、在匀强电场中，电场强度与电势差的关系是：E=______________或 U=_______________。2、对关系式的理解：（1）d 的含义：电场中两点间沿 方向的距离，或两点所在的___________间的距离。(2)在计算时,各物理量先代数值，算出绝对值，再根据电场线等方法判断 UAB的正负。（3）由 E=U/d=F/q 可知，场强有两个单位： 或 。电场强度在数值上等于沿场强方向每单位距离上降低的___________，电场强度越大，意味着沿场强方向每单位距离上___________降落越多。【课内探究案】探究一：匀强电场场强与电势差的关系检测 1、平行的金属板 A、B 带等量异号电荷，两板之间是匀强电场，如图所示，两板间距离是10cm，两板间的电压是 60V．电场中有 P1 和 P2 两点，P1 点离 A 板 2cm，P2 点离 B 板是 3cm。试问：（1）P1、P2点所在处的场强是多大？（2）P1 和 P2 两点间的电势差为多大？（3）若 B 板接地，即电势 φB=0 伏，P1 和 P2 两点的电势各是多少伏？（4）若 A 板接地，即电势 φA=0 伏，P1 和 P2 两点的电势各是多少伏？1探究二：非匀强电场强度与电势差的关系检测 1、下面三个图中 AB=BC=d，试比较 UAB和 UBC的大小。（1） （2） （3）1、图（1）为匀强电场，AB 段场强 E1________BC 段场强 E2，由 U=Ed，可判断 UAB_____UBC若 φ Ａ＝５Ｖ，φ Ｃ＝３Ｖ，则 ...
