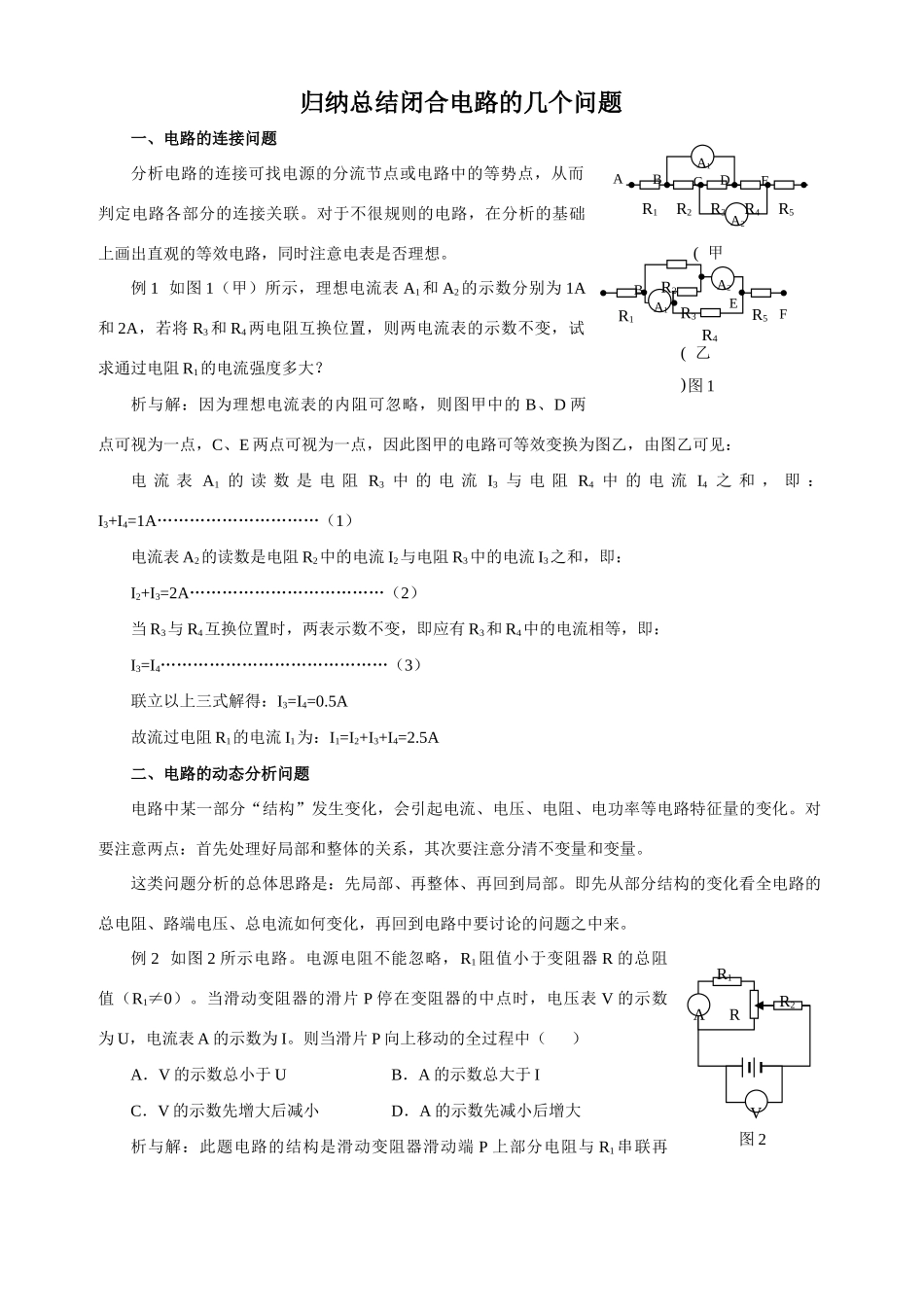

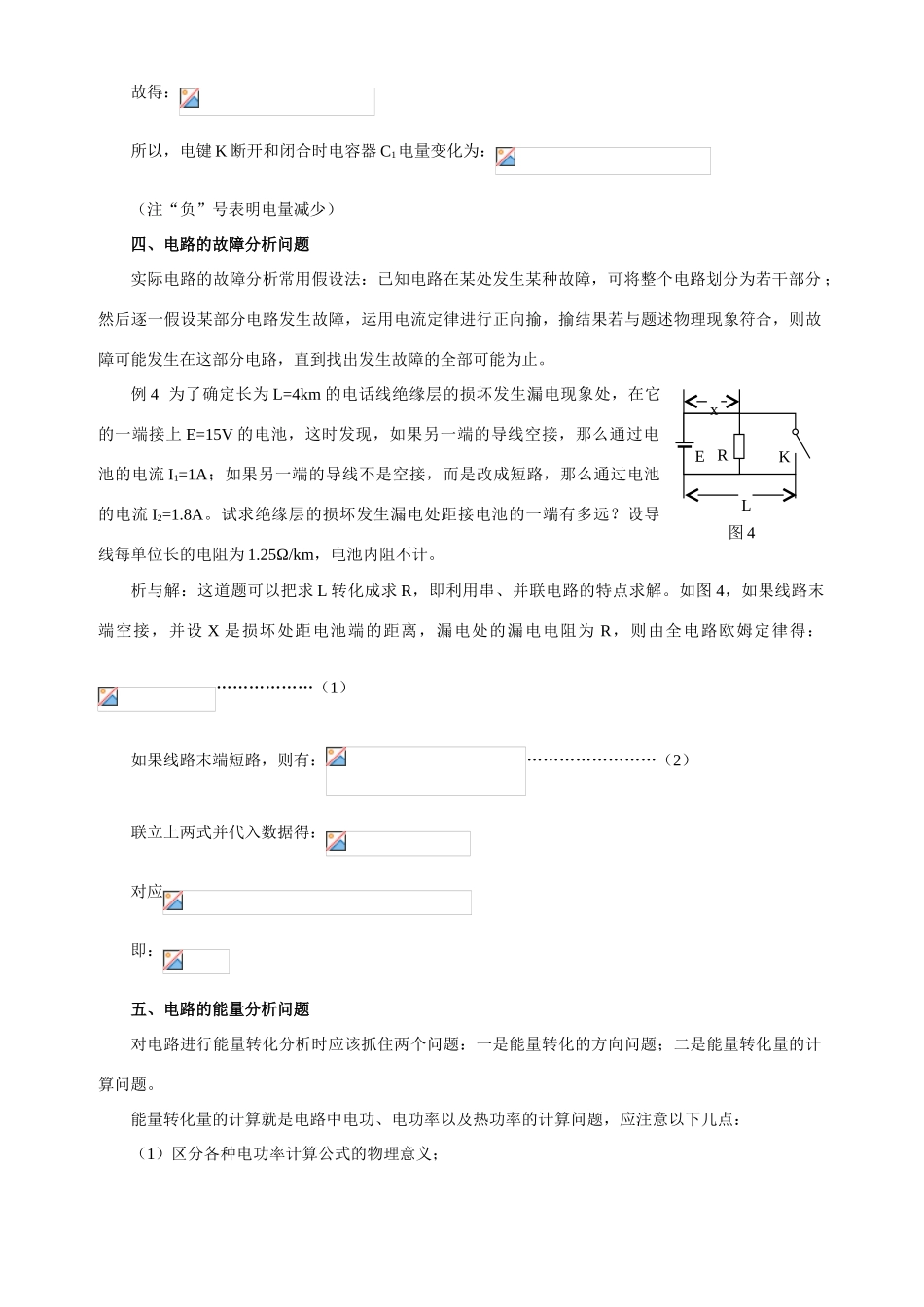

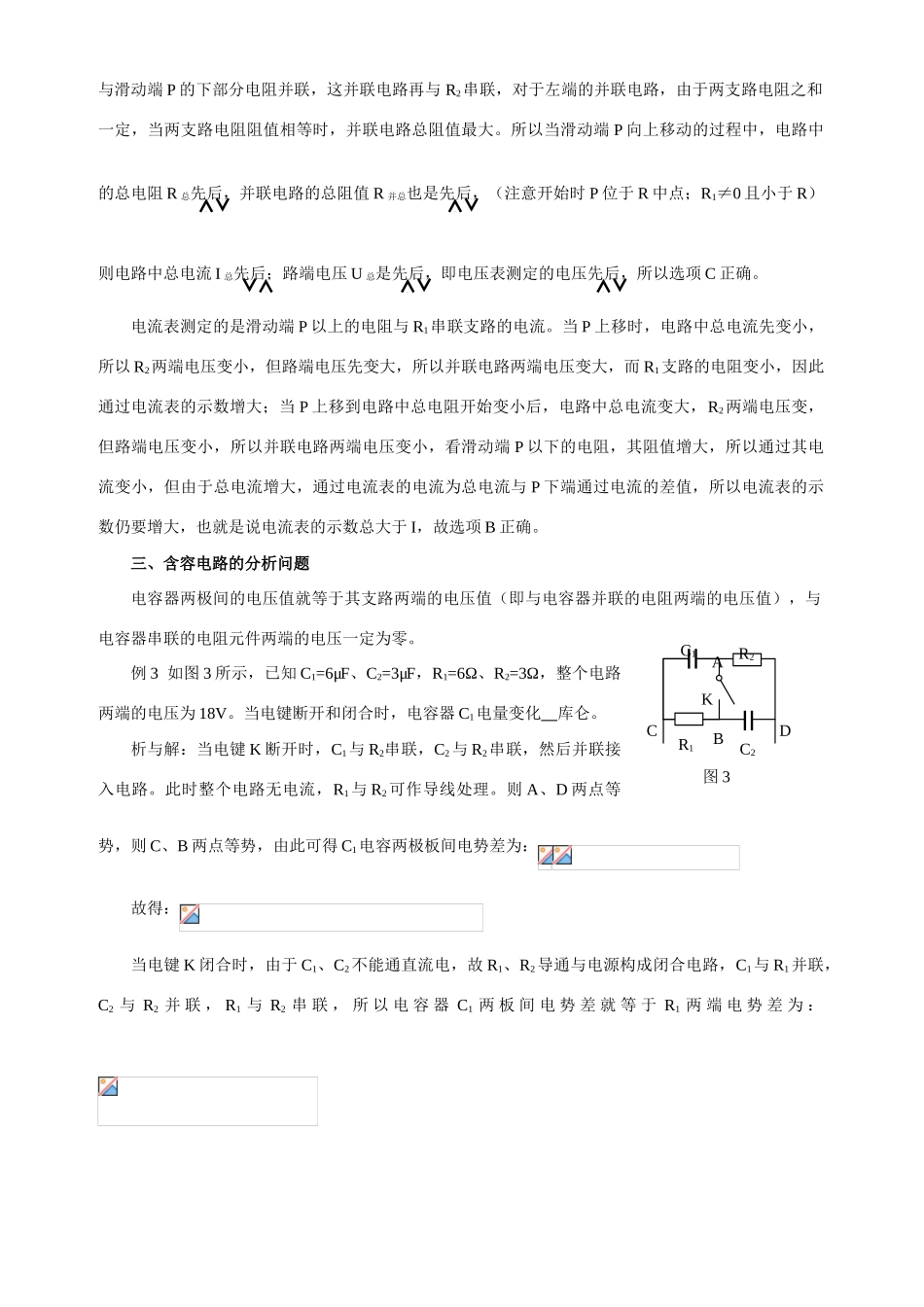

归纳总结闭合电路的几个问题一、电路的连接问题分析电路的连接可找电源的分流节点或电路中的等势点，从而判定电路各部分的连接关联。对于不很规则的电路，在分析的基础上画出直观的等效电路，同时注意电表是否理想。例 1 如图 1（甲）所示，理想电流表 A1和 A2的示数分别为 1A和 2A，若将 R3和 R4两电阻互换位置，则两电流表的示数不变，试求通过电阻 R1的电流强度多大？析与解：因为理想电流表的内阻可忽略，则图甲中的 B、D 两点可视为一点，C、E 两点可视为一点，因此图甲的电路可等效变换为图乙，由图乙可见：电 流 表 A1 的 读 数 是 电 阻 R3 中 的 电 流 I3 与 电 阻 R4 中 的 电 流 I4 之 和 ， 即 ：I3+I4=1A…………………………（1）电流表 A2的读数是电阻 R2中的电流 I2与电阻 R3中的电流 I3之和，即：I2+I3=2A………………………………（2）当 R3与 R4互换位置时，两表示数不变，即应有 R3和 R4中的电流相等，即：I3=I4……………………………………（3）联立以上三式解得：I3=I4=0.5A故流过电阻 R1的电流 I1为：I1=I2+I3+I4=2.5A二、电路的动态分析问题电路中某一部分“结构”发生变化，会引起电流、电压、电阻、电功率等电路特征量的变化。对 要注意两点：首先处理好局部和整体的关系，其次要注意分清不变量和变量。这类问题分析的总体思路是：先局部、再整体、再回到局部。即先从部分结构的变化看全电路的总电阻、路端电压、总电流如何变化，再回到电路中要讨论的问题之中来。例 2 如图 2 所示电路。电源电阻不能忽略，R1 阻值小于变阻器 R 的总阻值（R1≠0）。当滑动变阻器的滑片 P 停在变阻器的中点时，电压表 V 的示数为 U，电流表 A 的示数为 I。则当滑片 P 向上移动的全过程中（ ）A．V 的示数总小于 UB．A 的示数总大于 IC．V 的示数先增大后减小D．A 的示数先减小后增大析与解：此题电路的结构是滑动变阻器滑动端 P 上部分电阻与 R1 串联再图 1A1A2R1R2R3R4R5ABCDE( 甲)( 乙)R1R4R5FBA1A2ER3R2AVRR2R1图 2与滑动端 P 的下部分电阻并联，这并联电路再与 R2串联，对于左端的并联电路，由于两支路电阻之和一定，当两支路电阻阻值相等时，并联电路总阻值最大。所以当滑动端 P 向上移动的过程中，电路中的总电阻 R 总先后，并联电路的总阻值 R 并总也是先后，（注意开始时 P 位于 R 中点；R1≠0 且小于 R）则电路中总电...
