2019年九年级物理全册 10.4热机课件+素材 （新版）北师大版

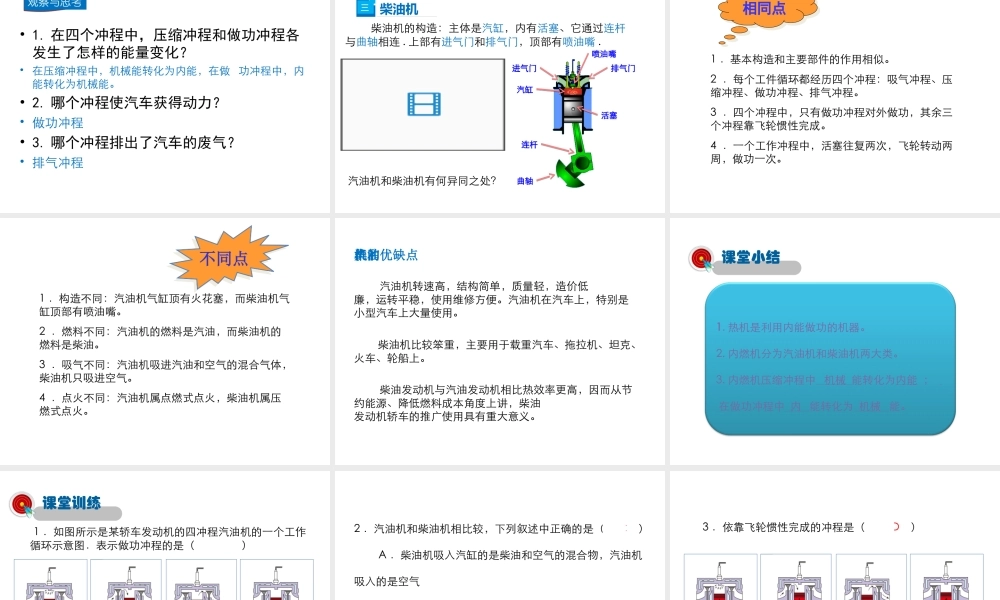

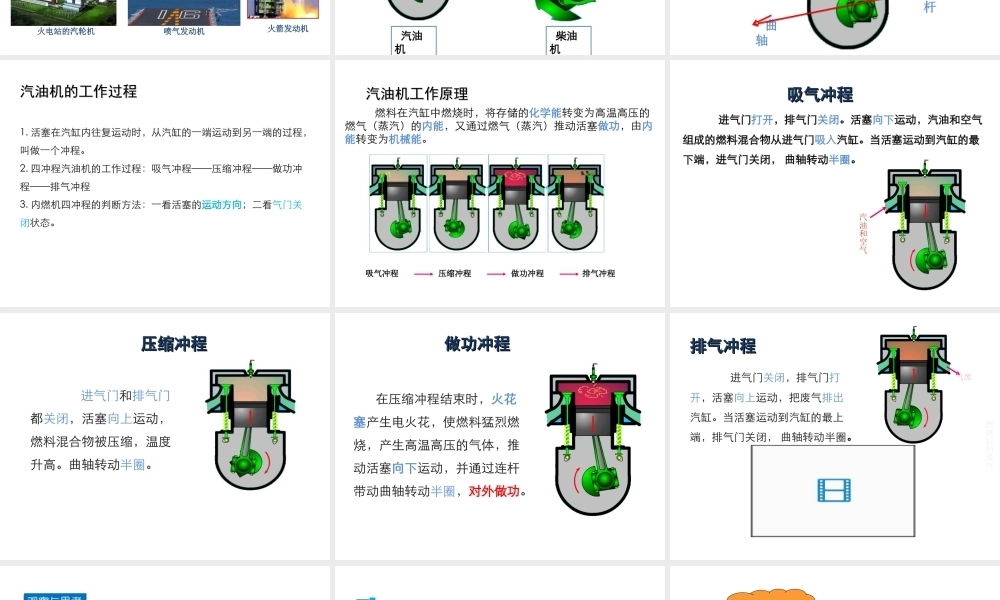

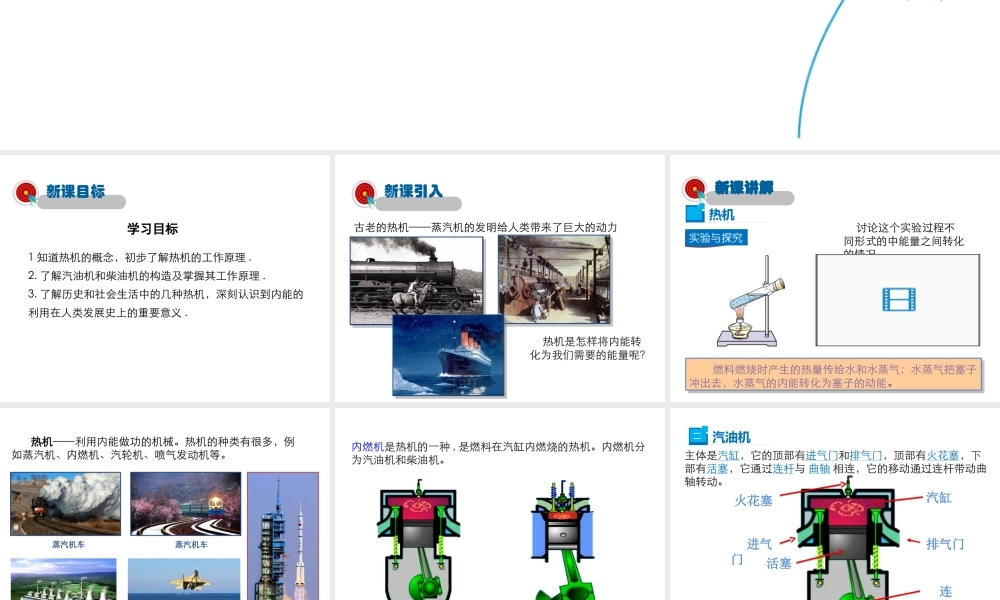

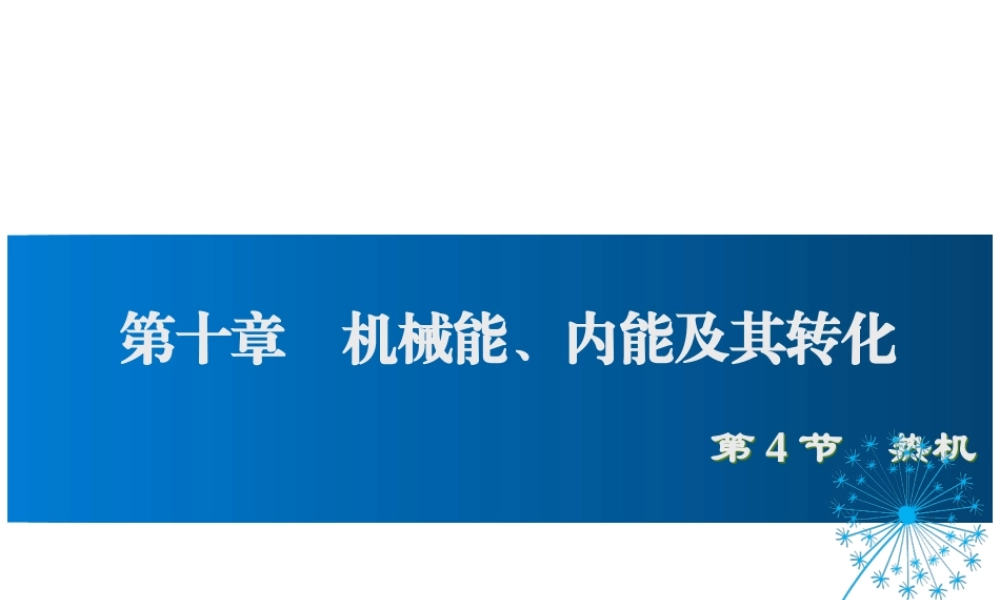

第十章 机械能、内能及其转化 第 4 节 热机 第 4 节 热机 学习目标1 知道热机的概念，初步了解热机的工作原理 .2. 了解汽油机和柴油机的构造及掌握其工作原理 .3. 了解历史和社会生活中的几种热机，深刻认识到内能的利用在人类发展史上的重要意义 .新课目标 热机是怎样将内能转化为我们需要的能量呢？古老的热机——蒸汽机的发明给人类带来了巨大的动力新课引入 讨论这个实验过程不同形式的中能量之间转化的情况。 燃料燃烧时产生的热量传给水和水蒸气；水蒸气把塞子冲出去，水蒸气的内能转化为塞子的动能。。 燃料燃烧时产生的热量传给水和水蒸气；水蒸气把塞子冲出去，水蒸气的内能转化为塞子的动能。。热机一新课讲解热机——利用内能做功的机械。热机的种类有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。 蒸汽机车 蒸汽机车 火箭发动机 喷气发动机 火电站的汽轮机内燃机是热机的一种 , 是燃料在汽缸内燃烧的热机。内燃机分为汽油机和柴油机。 汽油机 柴油机火花塞汽缸 进气门活塞 连杆排气门 曲轴主体是汽缸，它的顶部有进气门和排气门，顶部有火花塞，下部有活塞，它通过连杆与 曲轴 相连，它的移动通过连杆带动曲轴转动。汽油机二汽油机的工作过程汽油机的工作过程1. 活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程，叫做一个冲程。2. 四冲程汽油机的工作过程：吸气冲程——压缩冲程——做功冲程——排气冲程3. 内燃机四冲程的判断方法：一看活塞的运动方向；二看气门关闭状态。汽油机工作原理汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程 燃料在汽缸中燃烧时，将存储的化学能转变为高温高压的燃气（蒸汽）的内能，又通过燃气（蒸汽）推动活塞做功，由内能转变为机械能。吸气冲程吸气冲程汽油和空气 进气门打开，排气门关闭。活塞向下运动，汽油和空气组成的燃料混合物从进气门吸入汽缸。当活塞运动到汽缸的最下端，进气门关闭， 曲轴转动半圈。压缩冲程压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，温度升高。曲轴转动半圈。做功冲程做功冲程 在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的气体，推动活塞向下运动，并通过连杆带动曲轴转动半圈，对外做功。排气冲程排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。当活塞运动到汽缸的最上端，排气门关闭， 曲轴转动半圈。废气• 1. 在四个冲程...
