2019年九年级物理全册 11.2学生实验：组装电路课件+素材 （新版）北师大版

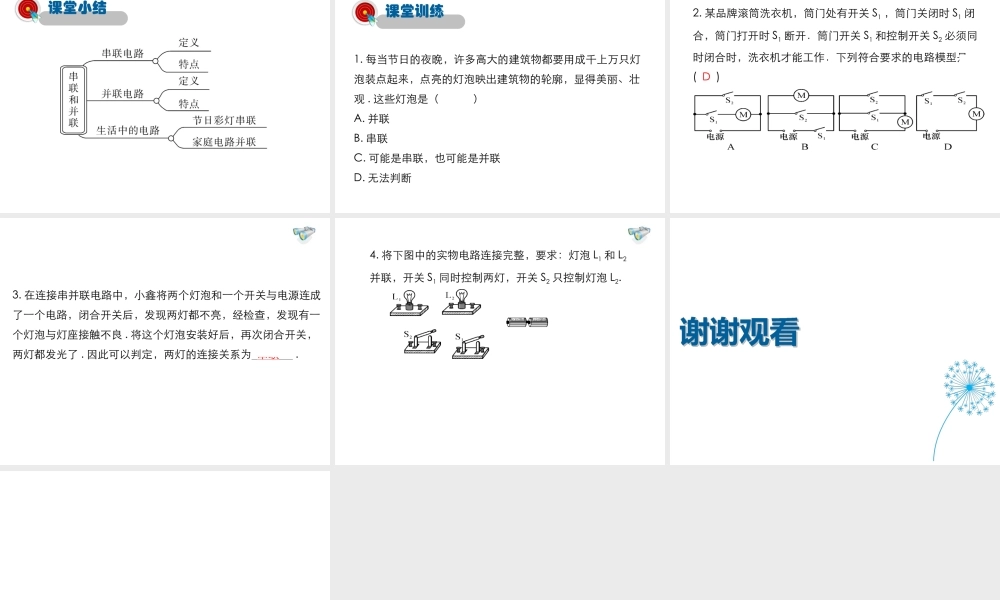

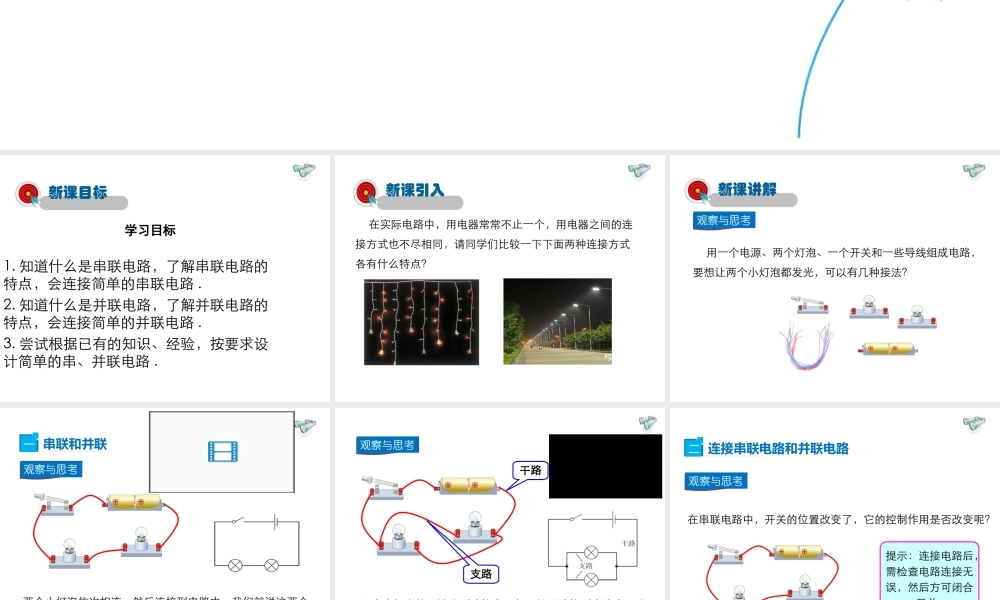

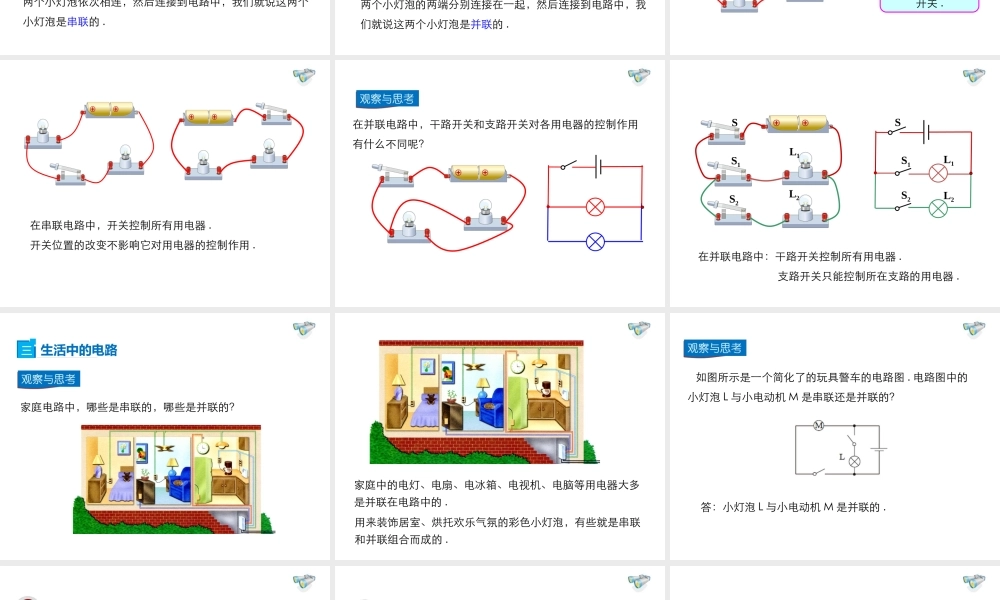

第十一章 简单电路 第 2 节 学生实验：组装电路 第 2 节 学生实验：组装电路 1. 知道什么是串联电路，了解串联电路的特点，会连接简单的串联电路 . 2. 知道什么是并联电路，了解并联电路的特点，会连接简单的并联电路 .3. 尝试根据已有的知识、经验，按要求设计简单的串、并联电路 .学习目标新课目标 在实际电路中，用电器常常不止一个，用电器之间的连接方式也不尽相同，请同学们比较一下下面两种连接方式各有什么特点？新课引入 用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？新课讲解两个小灯泡依次相连，然后连接到电路中，我们就说这两个小灯泡是串联的 .串联和并联一两个小灯泡的两端分别连接在一起，然后连接到电路中，我们就说这两个小灯泡是并联的 .干路支路在串联电路中，开关的位置改变了，它的控制作用是否改变呢？提示：连接电路后，需检查电路连接无误，然后方可闭合开关 .连接串联电路和并联电路二在串联电路中，开关控制所有用电器 .开关位置的改变不影响它对用电器的控制作用 .在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？L2L1S1S2SL2L1S1S2S在并联电路中：干路开关控制所有用电器 . 支路开关只能控制所在支路的用电器 .家庭电路中，哪些是串联的，哪些是并联的？生活中的电路三家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的 .用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的 . 如图所示是一个简化了的玩具警车的电路图 . 电路图中的小灯泡 L 与小电动机 M 是串联还是并联的？答：小灯泡 L 与小电动机 M 是并联的 .课堂小结1. 每当节日的夜晚，许多高大的建筑物都要用成千上万只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观 . 这些灯泡是（ B ）A. 并联 B. 串联 C. 可能是串联，也可能是并联 D. 无法判断课堂训练2. 某品牌滚筒洗衣机，筒门处有开关 S1 ，筒门关闭时 S1 闭合，筒门打开时 S1 断开．筒门开关 S1 和控制开关 S2 必须同时闭合时，洗衣机才能工作．下列符合要求的电路模型是 ( D ) 3. 在连接串并联电路中，小鑫将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，发现有一个灯泡与灯座接触不良 . 将这个灯泡安装好后，再次闭合开关，两灯都发光了 . 因此可以判定，两灯的连接关系为 串联 . 4. 将下图中的实物电路连接完整，要求：灯泡 L1 和 L2并联，开关 S1 同时控制两灯，开关 S2 只控制灯泡 L2.
