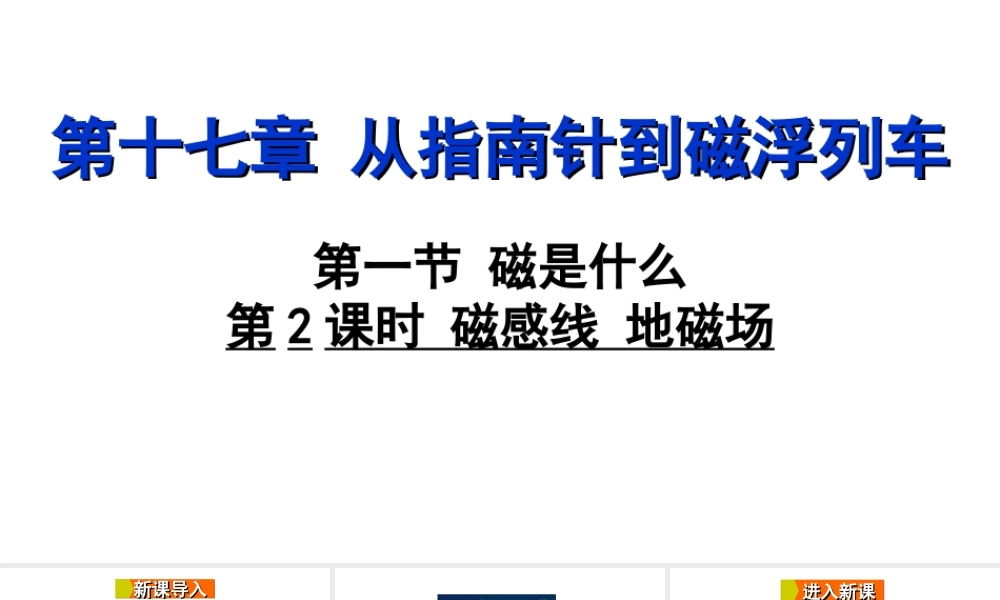

2018年九年级物理全册 第十七章 第一节 磁是什么（第2课时 磁感线 地磁场）课件 （新版）沪科版

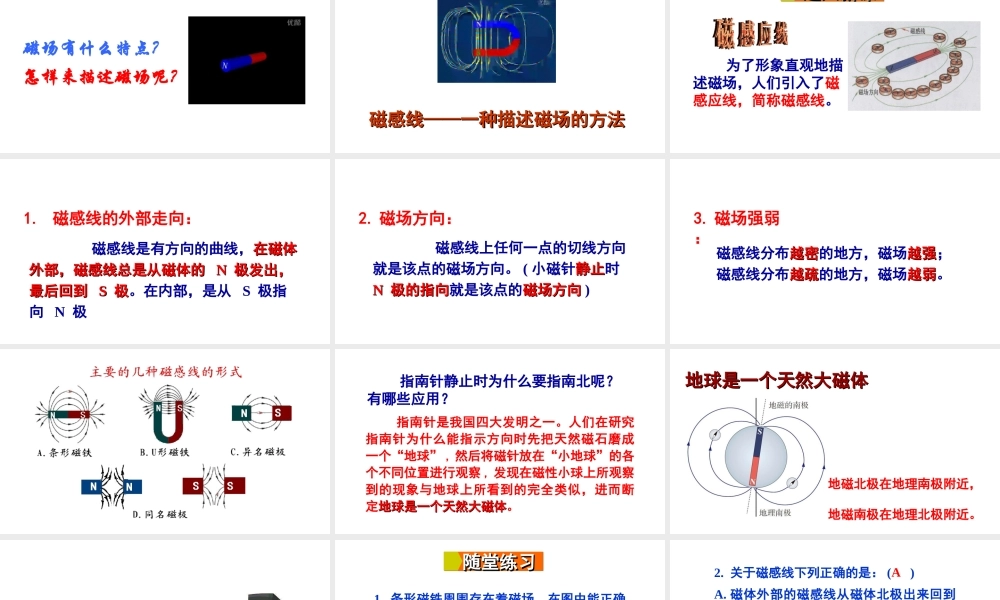

第十七章 从指南针到磁浮列车第十七章 从指南针到磁浮列车第一节 磁是什么第 2 课时 磁感线 地磁场新课导入新课导入新课导入新课导入磁场有什么特点？怎样来描述磁场呢？磁感线磁感线————一种描述磁场的方法一种描述磁场的方法进入新课进入新课进入新课进入新课 为了形象直观地描述磁场，人们引入了磁感应线，简称磁感线。1. 磁感线的外部走向： 磁感线是有方向的曲线，在磁体在磁体外部，磁感线总是从磁体的外部，磁感线总是从磁体的 NN 极发出，极发出，最后回到最后回到 SS 极极。在内部，是从 S 极指向 N 极2. 磁场方向： 磁感线上任何一点的切线方向就是该点的磁场方向。 ( 小磁针静止静止时 N N 极的指向极的指向就是该点的磁场方向磁场方向 )3. 磁场强弱：磁感线分布越密越密的地方，磁场越强越强；磁感线分布越疏越疏的地方，磁场越弱越弱。 指南针是我国四大发明之一。人们在研究指南针为什么能指示方向时先把天然磁石磨成一个“地球” , 然后将磁针放在“小地球”的各个不同位置进行观察 , 发现在磁性小球上所观察到的现象与地球上所看到的完全类似，进而断定地球是一个天然大磁体地球是一个天然大磁体。 指南针静止时为什么要指南北呢？有哪些应用？地球是一个天然大磁体地球是一个天然大磁体地磁北极在地理南极附近， 地磁南极在地理北极附近。 地磁南北极和地理南北极并不重合，它们之间存在着一个偏角，叫磁偏角。这是最早由我国宋代学者沈括发现的。随堂练习随堂练习随堂练习随堂练习1. 条形磁铁周围存在着磁场，在图中能正确表示所在点感线方向的小磁针是 :( )A. 小磁针 A 、 B ； B. 小磁针 B 、 C ；C. 小磁针 C 、 D ； D. 小磁针 D 、 A 。C2. 关于磁感线下列正确的是： ( )A. 磁体外部的磁感线从磁体北极出来回到磁体南极；B. 磁感线在磁体附近的空间客观存在 ；C. 磁针北极受磁力方向与该点磁感线方向不相同； D. 磁场能产生磁感线。A3. 画出图甲中磁感线及标出方向；根据图乙中磁感线特点标出小磁针静止时 N 极指向。NNNN 有一条形铁块，上面的字已模糊不清，你能用几种办法判定它是否具有磁性？方法一：磁体的吸铁性。 根据磁体具有吸引铁、钴、镍等物质的性质，将铁块靠近铁屑（或大头针），若能吸引铁屑，说明铁块有磁性；若不能吸引铁屑，则铁块没有磁性。方法二：磁体的指向性。 根据磁体在平面内自由转动处于静止状态时总是指南北方...
