2018年九年级物理全册 第十五章 第四节 电阻的串联和并联课件 （新版）沪科版

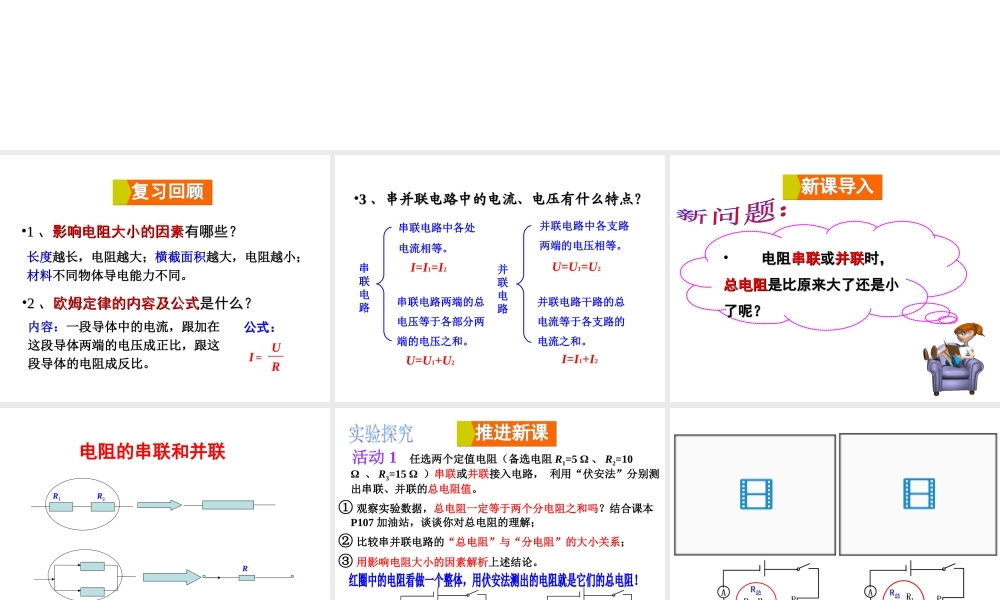

* 第四节 电阻的串联和并联•11 、、影响电阻大小的因素影响电阻大小的因素有哪些？有哪些？•22 、、欧姆定律的内容及公式欧姆定律的内容及公式是什么？是什么？ 长度越长，电阻越大；横截面积越大，电阻越小；材料不同物体导电能力不同。内容：一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比。RUI = 公式：复习回顾复习回顾串联电路串联电路中各处电流相等。串联电路两端的总电压等于各部分两端的电压之和。 并联电路并联电路中各支路两端的电压相等。并联电路干路的总电流等于各支路的电流之和。 I=I1=I2U=U1=U2U=U1+U2I=I1+I2•33 、串并联电路中的电流、电压有什么特点？、串并联电路中的电流、电压有什么特点？• 电阻电阻串联串联或或并联并联时，时，总电阻总电阻是比原来大了还是小是比原来大了还是小了呢？了呢？新课导入新课导入电阻的串联和并联R1R2R 活动 1 任选两个定值电阻（备选电阻 R1=5 Ω 、 R2=10 Ω 、 R3=15 Ω ）串联或并联接入电路， 利用“伏安法”分别测出串联、并联的总电阻值。① 观察实验数据，总电阻一定等于两个分电阻之和吗？结合课本P107 加油站，谈谈你对总电阻的理解；② 比较串并联电路的“总电阻”与“分电阻”的大小关系；③ 用影响电阻大小的因素解析上述结论。推进新课推进新课串联电路总电阻的阻值比其中任何一个分电阻的阻值都大。R1R2相当于R• 串联相当于串联相当于长度增加长度增加，所以电阻会增大。，所以电阻会增大。并联电路总电阻的阻值比其中任何一个分电阻的阻值都小。相当于•并联相当于并联相当于横截面积增加横截面积增加，所以电阻会减小。，所以电阻会减小。R1R2RIU1U2UUIR等 效由欧姆定律可知R1=IU1U2 =I R2U =I RI R =IR1+IR2 R=R1+R2R1R2又有： U=U1+U2 ，即活动活动 22 理性探究：串联电路的电阻理性探究：串联电路的电阻结论：R 总 =R1+R2两电阻串联，总电阻等于两分电阻之和。R1R2I思考：三个电阻串联能用这个结论吗？n 个电阻串联呢？R 总 =R1+R2+R3R 总 =R1+R2+…+Rn串联电路的总电阻等于各分电阻之和串联电路的总电阻等于各分电阻之和n 个相同的电阻 R 串联呢？R 总 =nR串联电路串联电路电压分配电压分配规律：规律：R1R2IU1U2U 总12UU21IRIR==12RR 串联电路中各用电器两端电压之比等于各用电器电阻之比12UU =12RR或：IUUIR等 效由欧姆定律可知即：又有： I=I1+I2 ，即I1I2I1 = U ...
