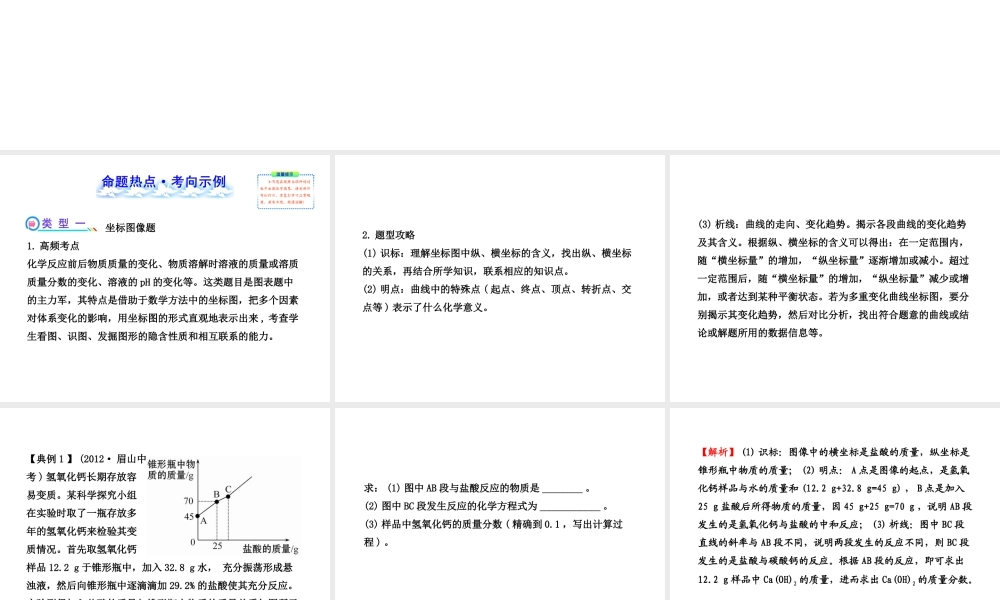

专项一 图、表、线类试题 坐标图像题1. 高频考点化学反应前后物质质量的变化、物质溶解时溶液的质量或溶质质量分数的变化、溶液的 pH 的变化等。这类题目是图表题中的主力军，其特点是借助于数学方法中的坐标图，把多个因素对体系变化的影响，用坐标图的形式直观地表示出来 , 考查学生看图、识图、发掘图形的隐含性质和相互联系的能力。2. 题型攻略(1) 识标：理解坐标图中纵、横坐标的含义，找出纵、横坐标的关系，再结合所学知识，联系相应的知识点。(2) 明点：曲线中的特殊点 ( 起点、终点、顶点、转折点、交点等 ) 表示了什么化学意义。(3) 析线：曲线的走向、变化趋势。揭示各段曲线的变化趋势及其含义。根据纵、横坐标的含义可以得出：在一定范围内，随“横坐标量”的增加，“纵坐标量”逐渐增加或减小。超过一定范围后，随“横坐标量”的增加，“纵坐标量”减少或增加，或者达到某种平衡状态。若为多重变化曲线坐标图，要分别揭示其变化趋势，然后对比分析，找出符合题意的曲线或结论或解题所用的数据信息等。【典例 1 】 (2012· 眉山中考 ) 氢氧化钙长期存放容易变质。某科学探究小组在实验时取了一瓶存放多年的氢氧化钙来检验其变质情况。首先取氢氧化钙样品 12.2 g 于锥形瓶中，加入 32.8 g 水， 充分振荡形成悬浊液，然后向锥形瓶中逐滴滴加 29.2% 的盐酸使其充分反应。实验测得加入盐酸的质量与锥形瓶中物质的质量关系如图所示。求： (1) 图中 AB 段与盐酸反应的物质是 ________ 。(2) 图中 BC 段发生反应的化学方程式为 ____________ 。(3) 样品中氢氧化钙的质量分数 ( 精确到 0.1 ，写出计算过程 ) 。【解析】 (1) 识标：图像中的横坐标是盐酸的质量，纵坐标是锥形瓶中物质的质量； (2) 明点： A 点是图像的起点，是氢氧化钙样品与水的质量和 (12.2 g+32.8 g=45 g) ， B 点是加入25 g 盐酸后所得物质的质量，因 45 g+25 g=70 g ，说明 AB 段发生的是氢氧化钙与盐酸的中和反应； (3) 析线：图中 BC 段直线的斜率与 AB 段不同，说明两段发生的反应不同，则 BC 段发生的是盐酸与碳酸钙的反应。根据 AB 段的反应，即可求出12.2 g 样品中 Ca(OH)2 的质量，进而求出 Ca(OH)2 的质量分数。答案： (1) 氢氧化钙(2)CaCO3+2HCl====CaCl2+H2O+CO2↑(3) 解：设样品中氢氧化钙的质量为 x, 则：Ca(OH)2 + 2HCl====CaCl2+2H2O74 73x 25 g×29.2%...
