【中考面对面】浙江省2015中考科学总复习 第19讲 电路和电流、电压、电阻课件

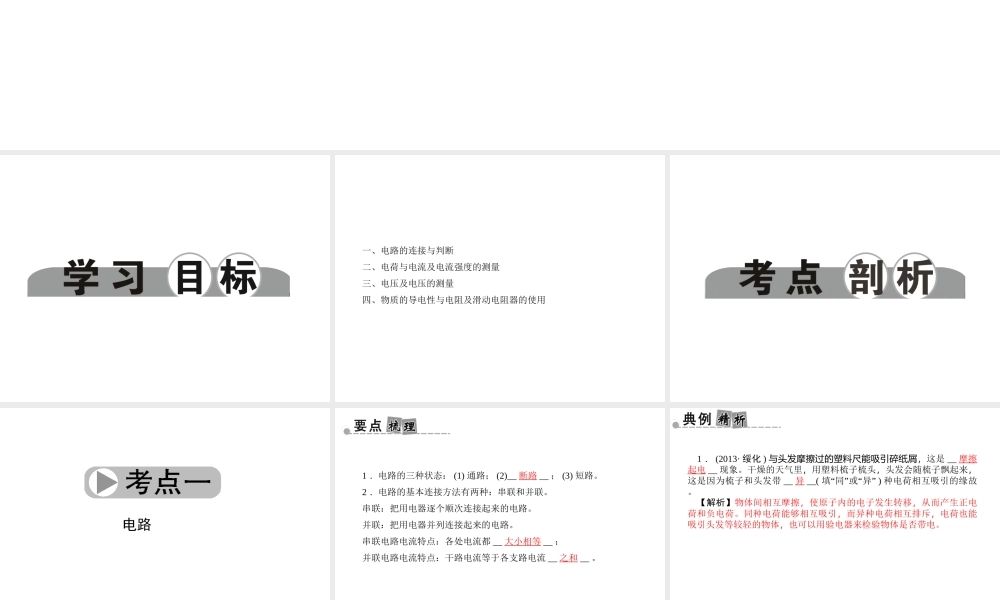

第二部分 物质科学 ( 物理 )第 19 讲 电路和电流、电压、电阻一、电路的连接与判断二、电荷与电流及电流强度的测量三、电压及电压的测量四、物质的导电性与电阻及滑动电阻器的使用电路 1 ．电路的三种状态： (1) 通路； (2)__ 断路 __ ； (3) 短路。2 ．电路的基本连接方法有两种：串联和并联。串联：把用电器逐个顺次连接起来的电路。并联：把用电器并列连接起来的电路。串联电路电流特点：各处电流都 __ 大小相等 __ ；并联电路电流特点：干路电流等于各支路电流 __ 之和 __ 。1 ． (2013· 绥化 ) 与头发摩擦过的塑料尺能吸引碎纸屑，这是 __ 摩擦起电 __ 现象。干燥的天气里，用塑料梳子梳头，头发会随梳子飘起来，这是因为梳子和头发带 __ 异 __(“”“”填 同 或 异 ) 种电荷相互吸引的缘故。【解析】物体间相互摩擦，使原子内的电子发生转移，从而产生正电荷和负电荷。同种电荷能够相互吸引，而异种电荷相互排斥，电荷也能吸引头发等较轻的物体，也可以用验电器来检验物体是否带电。2 ． (2013· 兰州 ) 如图所示的电路，闭合开关，观察发现灯泡 L1 亮、 L2 不亮。调节变阻器滑片 P ，灯泡 L1 的亮度发生变化，但灯泡 L2 始终不亮。 出现这一现象的原因可能是 ( C )A ．灯泡 L2 灯丝断了B ．滑动变阻器短路了C ．灯泡 L2 短路了 D ．滑动变阻器接触不良【解析】滑动变阻器接触不良、灯泡 L2 灯丝断了，会使电路形成断路， L1灯泡也不会发光，电压表无读数；滑动变阻器发生短路，相当于用导线代替滑动变阻器，电路为通路， L1 、 L2 都发光，电压表有读数； L2 灯泡发生短路，相当于用导线代替灯泡 L2 ，此时电路为通路， L1 发光， L2 不发光，电压表有读数。 3.(2013· 泸州 ) 从 2013 年 4 月 9 日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是 ( C )【解析】在并联电路中，各条支路的用电器可以独立地、相互不影响地工作，红、绿灯应该是互不影响，二者应该是并联；而各支路的开关只能控制本支路的用电器。1 ． (2014· 台州 ) 学好科学需要联想和比较。联系人体部分血液循环模式图 ( 如图 ) ，下列电路连接方式与之最类似的是 ( A )2 ． (2014· 邵阳 ) 为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电...
