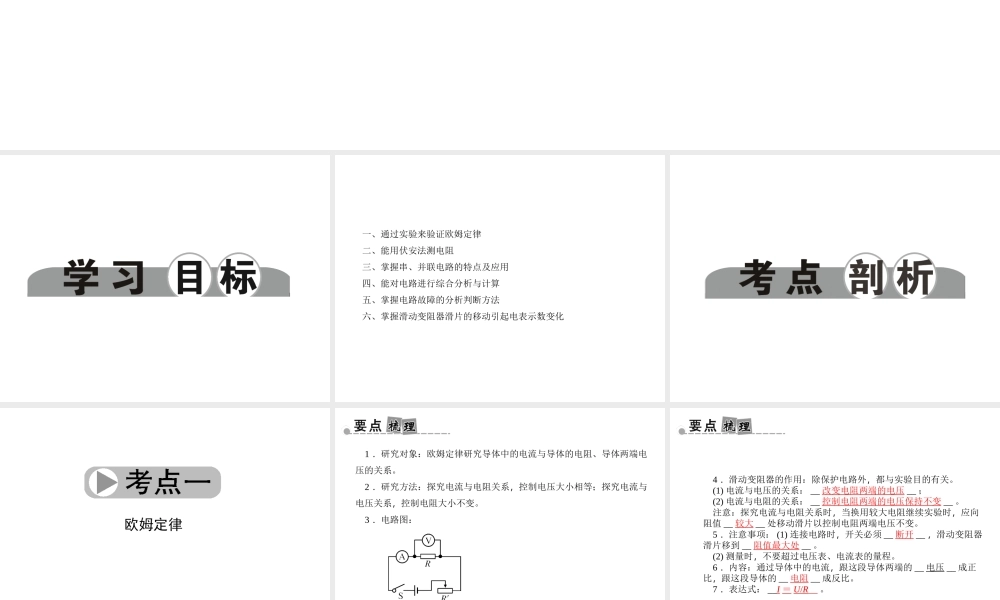

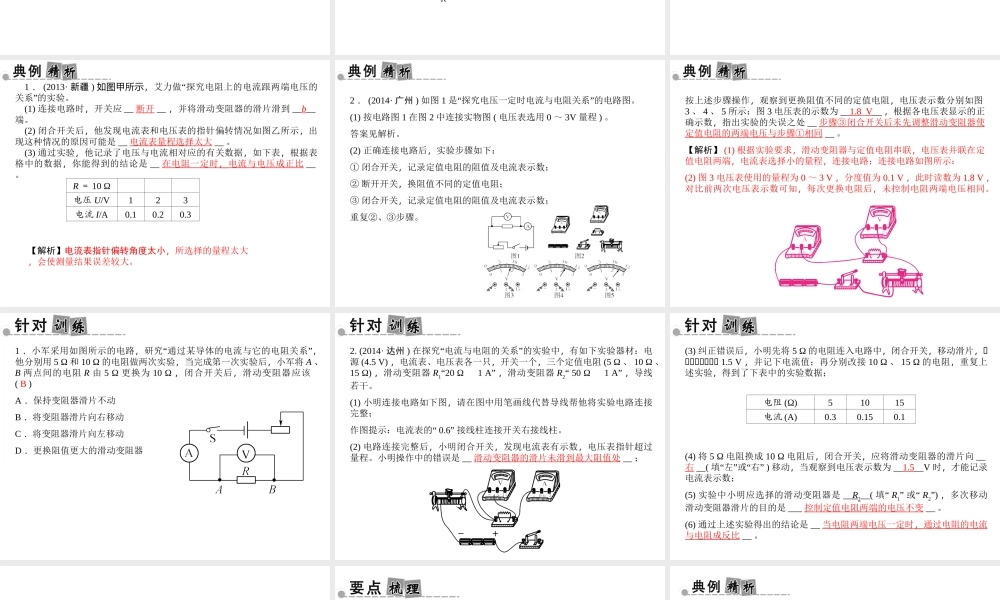

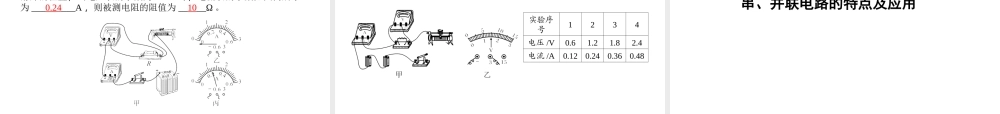

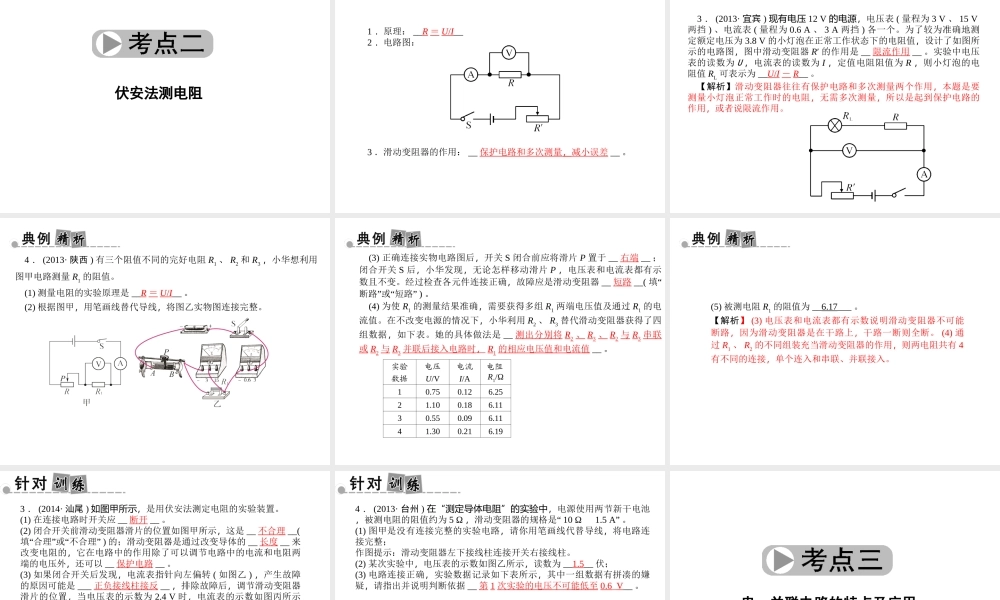

第二部分 物质科学 ( 物理 )第 20 讲 欧姆定律一、通过实验来验证欧姆定律二、能用伏安法测电阻三、掌握串、并联电路的特点及应用四、能对电路进行综合分析与计算五、掌握电路故障的分析判断方法六、掌握滑动变阻器滑片的移动引起电表示数变化欧姆定律1 ．研究对象：欧姆定律研究导体中的电流与导体的电阻、导体两端电压的关系。2 ．研究方法：探究电流与电阻关系，控制电压大小相等；探究电流与电压关系，控制电阻大小不变。3 ．电路图：4 ．滑动变阻器的作用：除保护电路外，都与实验目的有关。(1) 电流与电压的关系： __ 改变电阻两端的电压 __ ；(2) 电流与电阻的关系： __ 控制电阻两端的电压保持不变 __ 。注意：探究电流与电阻关系时，当换用较大电阻继续实验时，应向阻值 __ 较大 __ 处移动滑片以控制电阻两端电压不变。5 ．注意事项： (1) 连接电路时，开关必须 __ 断开 __ ，滑动变阻器滑片移到 __ 阻值最大处 __ 。(2) 测量时，不要超过电压表、电流表的量程。6 ．内容：通过导体中的电流，跟这段导体两端的 __ 电压 __ 成正比，跟这段导体的 __ 电阻 __ 成反比。7 ．表达式： __I ＝ U/R__ 。1 ． (2013· 新疆 ) 如图甲所示，艾力做“探究电阻上的电流跟两端电压的关系”的实验。(1) 连接电路时，开关应 __ 断开 __ ，并将滑动变阻器的滑片滑到 __b__端。(2) 闭合开关后，他发现电流表和电压表的指针偏转情况如图乙所示，出现这种情况的原因可能是 __ 电流表量程选择太大 __ 。(3) 通过实验，他记录了电压与电流相对应的有关数据，如下表，根据表格中的数据，你能得到的结论是 __ 在电阻一定时，电流与电压成正比 __。R ＝ 10 Ω电压 U/V123电流 I/A0.10.20.3【解析】电流表指针偏转角度太小，所选择的量程太大，会使测量结果误差较大。2 ． (2014· 广州 ) 如图 1“”是 探究电压一定时电流与电阻关系 的电路图。(1) 按电路图 1 在图 2 中连接实物图 ( 电压表选用 0 ～ 3V 量程 ) 。答案见解析。(2) 正确连接电路后，实验步骤如下：① 闭合开关，记录定值电阻的阻值及电流表示数；② 断开开关，换阻值不同的定值电阻；③ 闭合开关，记录定值电阻的阻值及电流表示数；重复②、③步骤。按上述步骤操作，观察到更换阻值不同的定值电阻，电压表示数分别如图3 、 4 、 5 所示；图 3 电压表的示数为 __1.8_V__ ，根据各电...
