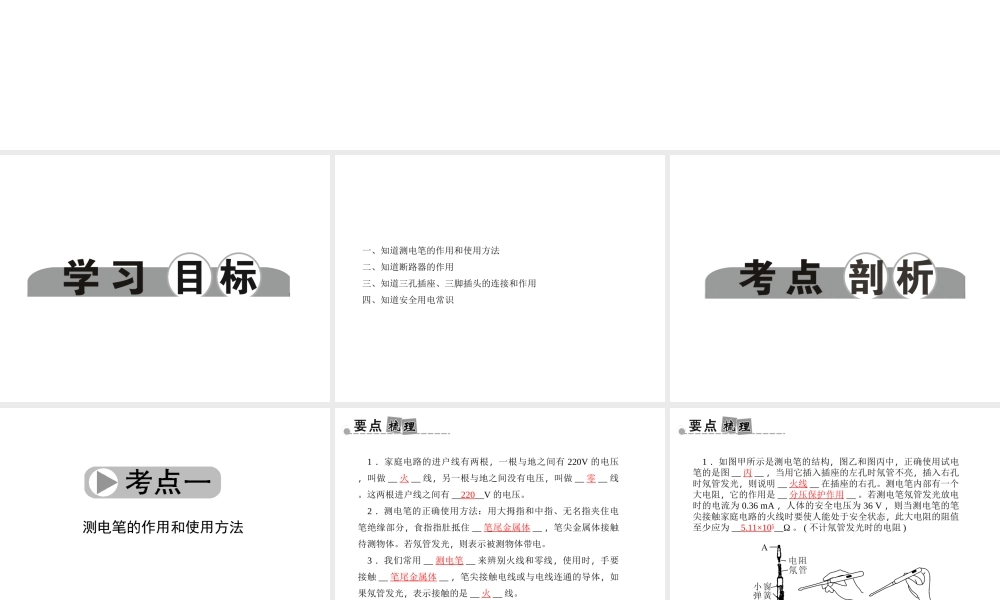

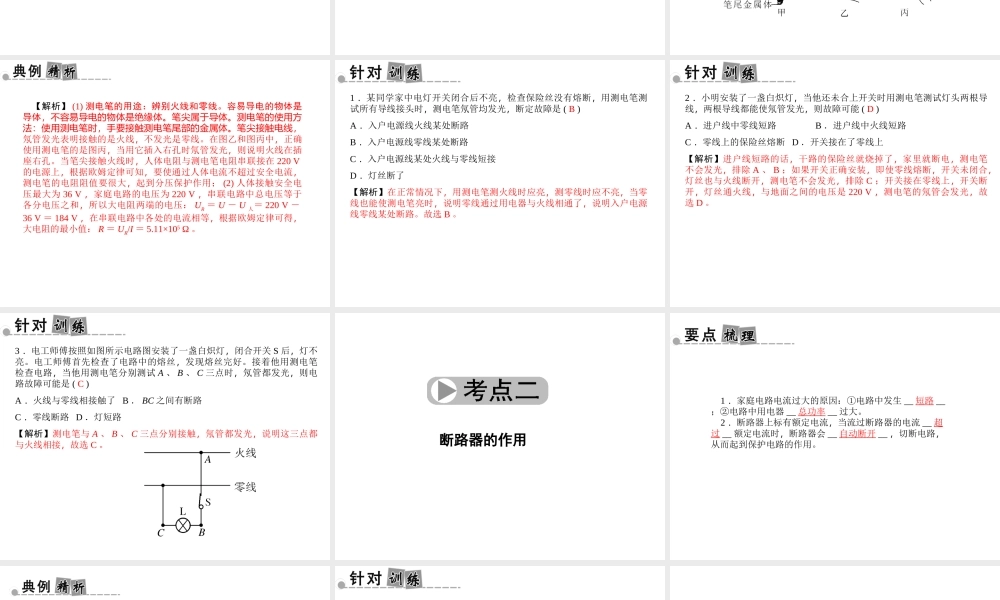

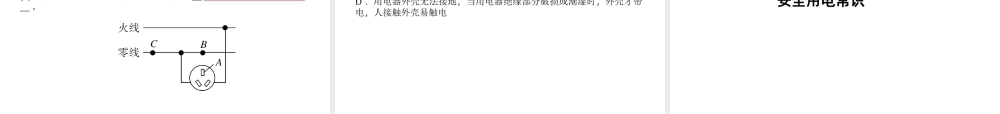

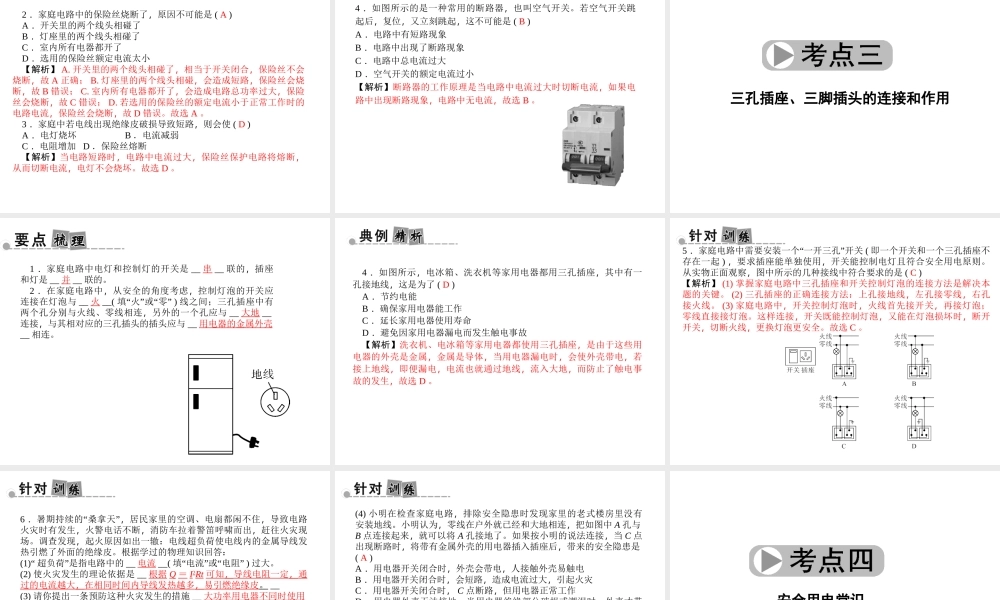

第二部分 物质科学 ( 物理 )第 22 讲 家庭电路一、知道测电笔的作用和使用方法二、知道断路器的作用三、知道三孔插座、三脚插头的连接和作用四、知道安全用电常识测电笔的作用和使用方法1 ．家庭电路的进户线有两根，一根与地之间有 220V 的电压，叫做 __ 火 __ 线，另一根与地之间没有电压，叫做 __ 零 __ 线。这两根进户线之间有 __220__V 的电压。2 ．测电笔的正确使用方法：用大拇指和中指、无名指夹住电笔绝缘部分，食指指肚抵住 __ 笔尾金属体 __ ，笔尖金属体接触待测物体。若氖管发光，则表示被测物体带电。3 ．我们常用 __ 测电笔 __ 来辨别火线和零线，使用时，手要接触 __ 笔尾金属体 __ ，笔尖接触电线或与电线连通的导体，如果氖管发光，表示接触的是 __ 火 __ 线。1 ．如图甲所示是测电笔的结构，图乙和图丙中，正确使用试电笔的是图 __ 丙 __ ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明 __ 火线 __ 在插座的右孔。测电笔内部有一个大电阻，它的作用是 __ 分压保护作用 __ 。若测电笔氖管发光放电时的电流为 0.36 mA ，人体的安全电压为 36 V ，则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态，此大电阻的阻值至少应为 __5.11×105__Ω 。 ( 不计氖管发光时的电阻 )【解析】 (1) 测电笔的用途：辨别火线和零线。容易导电的物体是导体，不容易导电的物体是绝缘体。笔尖属于导体。测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体。笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。在图乙和图丙中，正确使用测电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔。当笔尖接触火线时，人体电阻与测电笔电阻串联接在 220 V的电源上，根据欧姆定律可知，要使通过人体电流不超过安全电流，测电笔的电阻阻值要很大，起到分压保护作用； (2) 人体接触安全电压最大为 36 V ，家庭电路的电压为 220 V ，串联电路中总电压等于各分电压之和，所以大电阻两端的电压： UR ＝ U － U 人＝ 220 V －36 V ＝ 184 V ，在串联电路中各处的电流相等，根据欧姆定律可得，大电阻的最小值： R ＝ UR/I ＝ 5.11×105 Ω 。1 ．某同学家中电灯开关闭合后不亮，检查保险丝没有熔断，用测电笔测试所有导线接头时，测电笔氖管均发光，断定故障是 ( B )A ．入户电源线火线某处断路B ．入...
