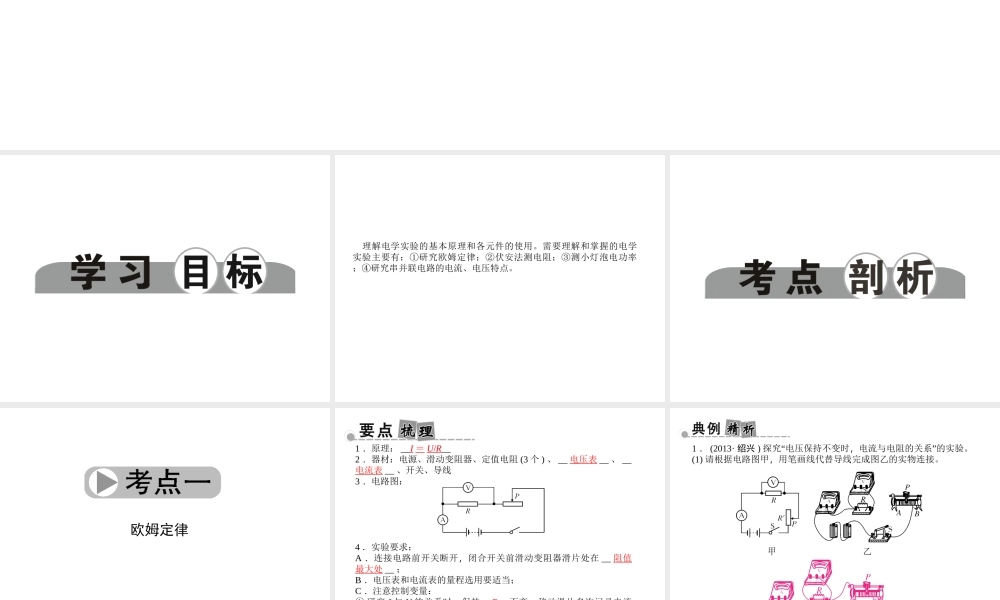

第五部分 专题突破第 39 讲 电学基本实验专题理解电学实验的基本原理和各元件的使用。需要理解和掌握的电学实验主要有：①研究欧姆定律；②伏安法测电阻；③测小灯泡电功率；④研究串并联电路的电流、电压特点。欧姆定律 1 ．原理： __I ＝ U/R__2 ．器材：电源、滑动变阻器、定值电阻 (3 个 ) 、 __ 电压表 __ 、 __电流表 __ 、开关、导线3 ．电路图：4 ．实验要求：A ．连接电路前开关断开，闭合开关前滑动变阻器滑片处在 __ 阻值最大处 __ ；B ．电压表和电流表的量程选用要适当；C ．注意控制变量：① 研究 I 与 U 的关系时，保持 __R__ 不变，移动滑片多次记录电流表和电压表的示数，确定 I 与 U 的正比关系；② 研究 I 与 R 的关系时，改变 R 时移动滑片保持 __R 两端的电压 __不变，记录每次改变 R 后的电流表示数，确定 I 与 R 的反比关系。1 ． (2013· 绍兴 )“探究 电压保持不变时，”电流与电阻的关系 的实验。(1) 请根据电路图甲，用笔画线代替导线完成图乙的实物连接。(2) 实验中，控制定值电阻两端电压为 2 V 。先用 5 Ω 电阻实验，将数据记录在表中。改用 10 Ω 电阻继续实验，闭合开关后，移动滑动变阻器滑片时，眼睛应注视 __B__( 填序号 ) 。A ．滑动变阻器的滑片B ．电压表示数C ．电流表示数次数123电阻 R(Ω)51020电流 I(A)0.40.20.1(3) 根据实验得到的表中三组数据，可得出的结论： __ 电压保持不变时，电流与电阻成反比 __ 。【解析】 (1) 滑动变阻器已接了下面一个接线柱，可再接上面任意一个接线柱。(2) 改用 10 Ω 的电阻后，电压表的示数将变大，所以应改变滑动变阻器的阻值使电压表的示数保持 2 V 不变。(3) 由表格中数据知，电压不变，电阻增大为原来的几倍，电流便减小为原来的几分之一，可得电压不变时，电流与电阻成反比。2 ． (2014· 福州 )“”小明在探究 电流大小与哪些因素有关 的实验中：(1) 连接电路时，开关应 __ 断开 __。请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整。图见解析(2) 闭合开关前，图乙中滑动变阻器的滑片 P 应位于__B__(“填 A”“或 B”) 端，可以起到__ 保护电路 __ 作用。(3) 闭合开关后，发现电流表无示数，电压表有示数。故障的原因可能为：① __ 电流表短路 __ ；② __R 断路 __ 。 ( 写出两种 )(4) 排除故障后，小明通过实...
