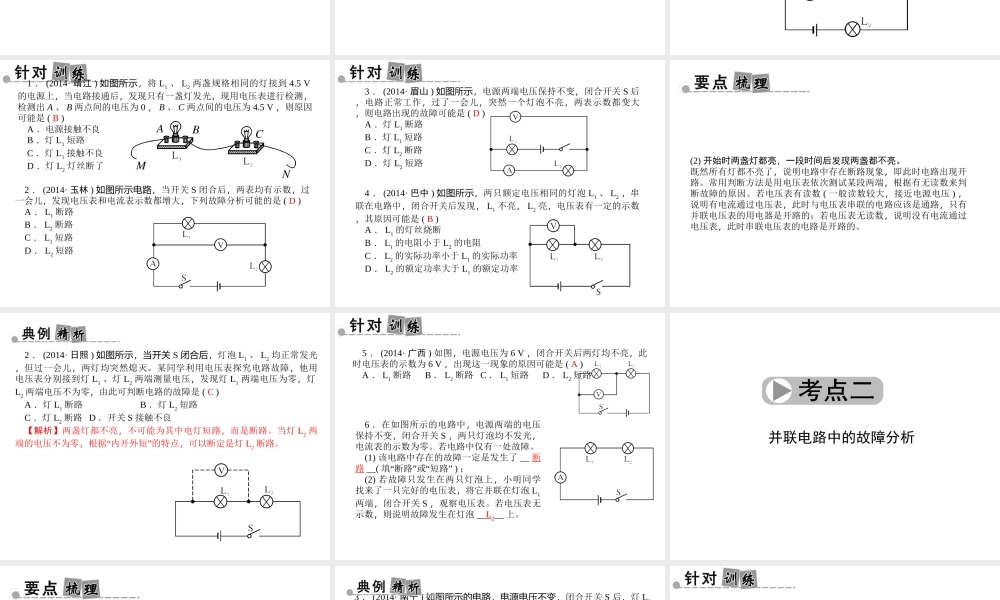

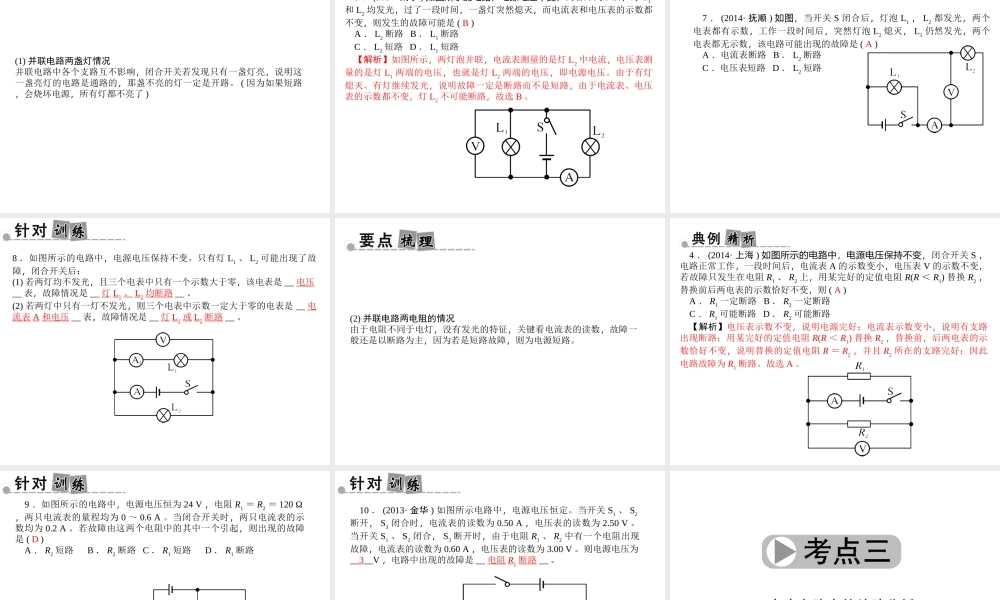

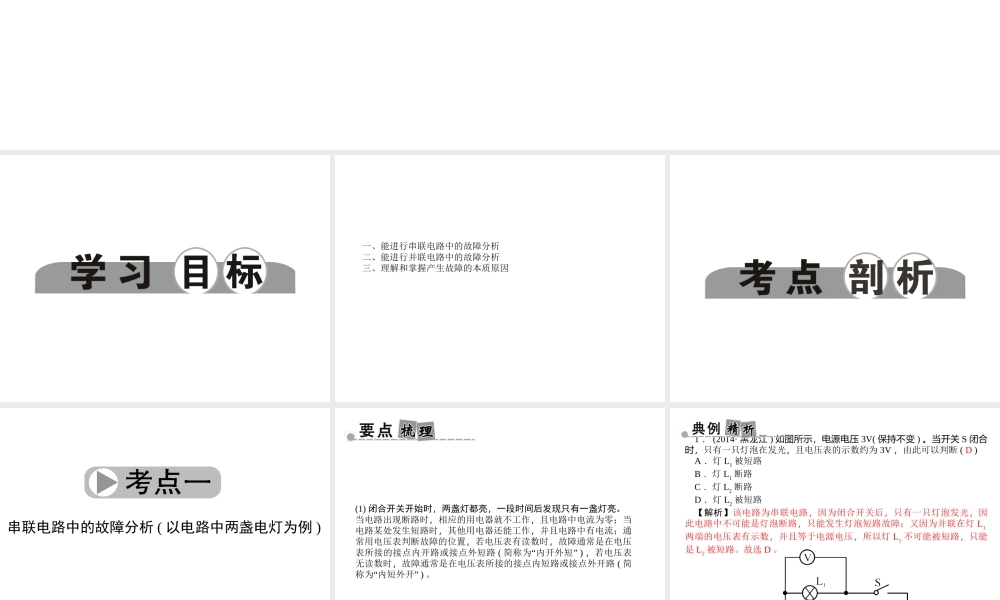

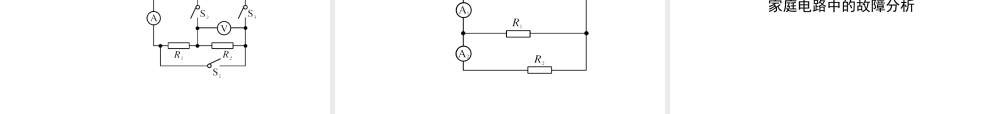

第五部分 专题突破第 40 讲 电学故障分析与检测专题一、能进行串联电路中的故障分析二、能进行并联电路中的故障分析三、理解和掌握产生故障的本质原因串联电路中的故障分析 ( 以电路中两盏电灯为例 ) (1) 闭合开关开始时，两盏灯都亮，一段时间后发现只有一盏灯亮。当电路出现断路时，相应的用电器就不工作，且电路中电流为零；当电路某处发生短路时，其他用电器还能工作，并且电路中有电流；通常用电压表判断故障的位置，若电压表有读数时，故障通常是在电压表所接的接点内开路或接点外短路 (“”简称为 内开外短 ) ，若电压表无读数时，故障通常是在电压表所接的接点内短路或接点外开路 ( 简“”称为 内短外开 ) 。1 ． (2014· 黑龙江 ) 如图所示，电源电压 3V( 保持不变 ) 。当开关 S 闭合时，只有一只灯泡在发光，且电压表的示数约为 3V ，由此可以判断 ( D )A ．灯 L1 被短路B ．灯 L1 断路C ．灯 L2 断路D ．灯 L2 被短路【解析】该电路为串联电路，因为闭合开关后，只有一只灯泡发光，因此电路中不可能是灯泡断路，只能发生灯泡短路故障；又因为并联在灯 L1两端的电压表有示数，并且等于电源电压，所以灯 L1 不可能被短路，只能是 L2 被短路。故选 D 。1 ． (2014· 靖江 ) 如图所示，将 L1 、 L2 两盏规格相同的灯接到 4.5 V的电源上，当电路接通后，发现只有一盏灯发光，现用电压表进行检测，检测出 A 、 B 两点间的电压为 0 ， B 、 C 两点间的电压为 4.5 V ，则原因可能是 ( B )A ．电源接触不良B ．灯 L1 短路C ．灯 L1 接触不良D ．灯 L2 灯丝断了2 ． (2014· 玉林 ) 如图所示电路，当开关 S 闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是 ( D )A ． L1 断路B ． L2 断路C ． L1 短路D ． L2 短路3 ． (2014· 眉山 ) 如图所示，电源两端电压保持不变，闭合开关 S 后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是 ( D )A ．灯 L1 断路B ．灯 L1 短路C ．灯 L2 断路D ．灯 L2 短路4 ． (2014· 巴中 ) 如图所示，两只额定电压相同的灯泡 L1 、 L2 ，串联在电路中，闭合开关后发现， L1 不亮， L2 亮，电压表有一定的示数，其原因可能是 ( B )A ． L1 的灯丝烧断B ． L1 的电阻小...
