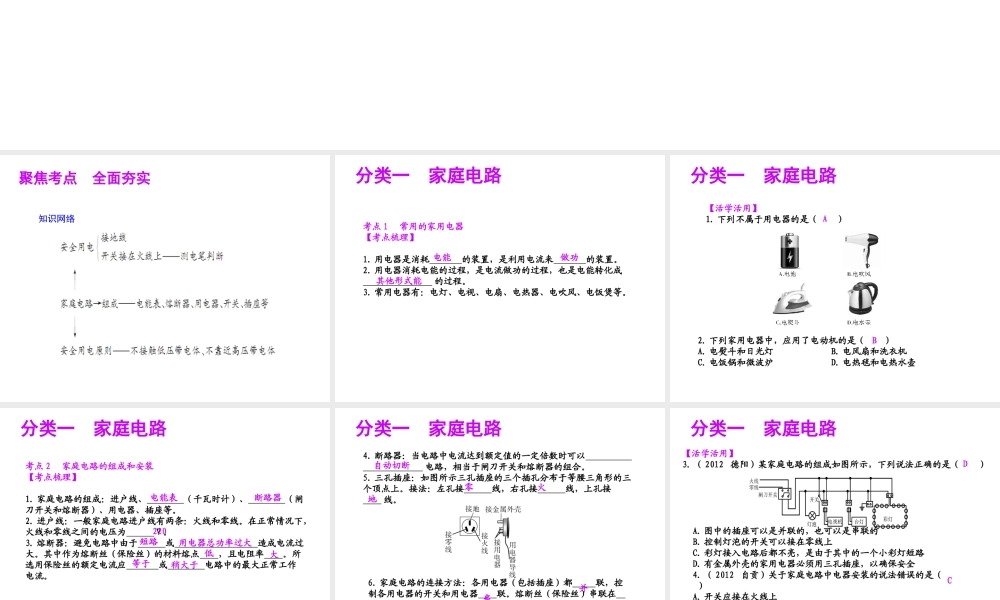

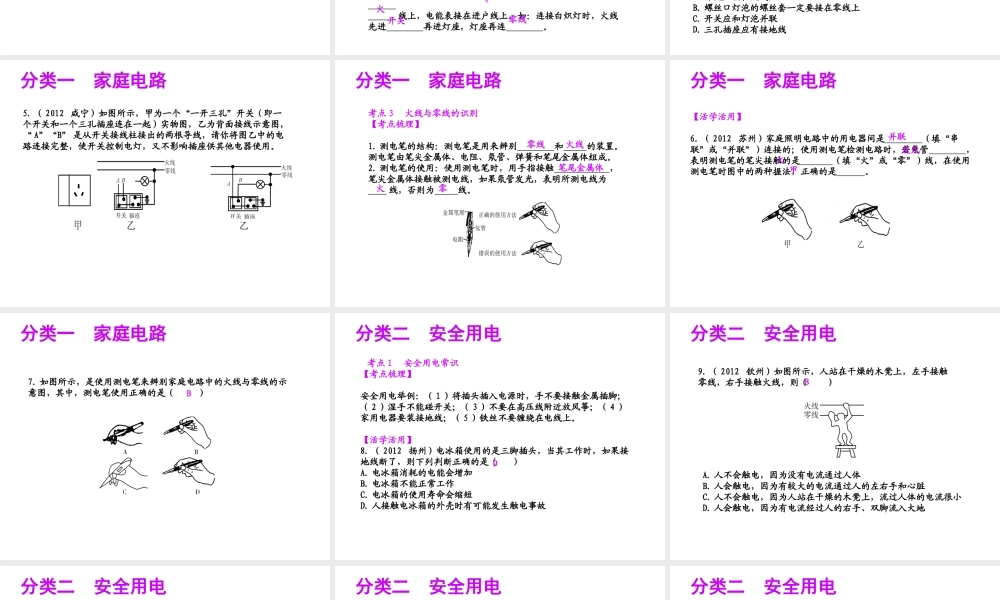

聚焦中考——科学聚焦中考——科学第二十五讲 家庭电路聚焦考点 全面夯实知识网络分类一 家庭电路考点 1 常用的家用电器【考点梳理】1. 用电器是消耗 的装置，是利用电流来 的装置。2. 用电器消耗电能的过程，是电流做功的过程，也是电能转化成 的过程。3. 常用电器有：电灯、电视、电扇、电热器、电吹风、电饭煲等。电能做功其他形式能【活学活用】1. 下列不属于用电器的是（ ）分类一 家庭电路2. 下列家用电器中，应用了电动机的是（ ）A. 电熨斗和日光灯 B. 电风扇和洗衣机C. 电饭锅和微波炉 D. 电热毯和电热水壶AB分类一 家庭电路考点 2 家庭电路的组成和安装【考点梳理】1. 家庭电路的组成：进户线、 （千瓦时计）、 （闸刀开关和熔断器）、用电器、插座等。2. 进户线：一般家庭电路进户线有两条：火线和零线。在正常情况下，火线和零线之间的电压为 V 。3. 熔断器：避免电路中由于 或 造成电流过大。其中作为熔断丝（保险丝）的材料熔点 ，且电阻率 。所选用保险丝的额定电流应 或 电路中的最大正常工作电流。电能表断路器220短路用电器总功率过大等于稍大于低大分类一 家庭电路4. 断路器：当电路中电流达到额定值的一定倍数时可以 电路，相当于闸刀开关和熔断器的组合。5. 三孔插座：如图所示三孔插座的三个插孔分布于等腰三角形的三个顶点上。接法：左孔接 线，右孔接 线，上孔接 线。6. 家庭电路的连接方法：各用电器（包括插座）都 联，控制各用电器的开关和用电器 联。熔断丝（保险丝）串联在 线上，电能表接在进户线上。如：连接白炽灯时，火线先进 再进灯座，灯座再连 。 自动切断零火地并串火开关零线分类一 家庭电路【活学活用】3. （ 2012 德阳）某家庭电路的组成如图所示，下列说法正确的是（ ）A. 图中的插座可以是并联的，也可以是串联的B. 控制灯泡的开关可以接在零线上C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D. 有金属外壳的家用电器必须用三孔插座，以确保安全4. （ 2012 自贡）关于家庭电路中电器安装的说法错误的是（ ）A. 开关应接在火线上B. 螺丝口灯泡的螺丝套一定要接在零线上C. 开关应和灯泡并联D. 三孔插座应有接地线DC分类一 家庭电路5. （ 2012 咸宁）如图所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“ A”“B” 是从开关接线柱接出的两根导线，请你将图乙中的...
