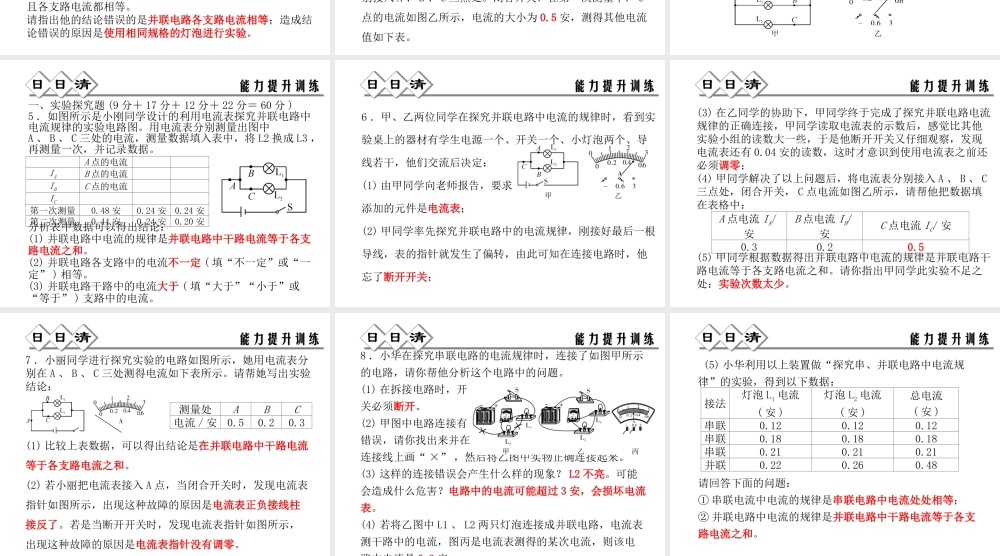

第 4 章 电路探秘习 题 精 讲第 2 节 电流的测量第 3 课时 实验：研究串、并联电路的电流特点1 ．实验目的： (1) 初步学会串联电路和并联电路的连接方法；了解开关对电路的控制作用； (2) 初步学会使用电流表测电路中的电流； (3) 了解串联电路和并联电路中各部分电流的关系。2 ．实验材料：干电池 2 节，小灯泡 2 个，开关 3 个，电流表 1 个，导线若干。3 ．按照电路图连接电路时开关应断开，使用电流表测量电流时，应先选用 0 ～ 3 安的量程，如果发现电流表指针偏转太小，则改用较小的量程。4 ．研究串联电路的电流特点实验中，电流表应串联的位置有：电源正极与灯 L1 、两灯之间、电源负极与灯 L2 。5 ．研究并联电路的电流特点实验中，电流表应串联的位置有：干路、支路 1 、支路 2 。研究串联电路的电流特点1 ． (10 分 ) 在探究“串联电路电流规律”的实验中：(1) 如图甲所示，左边是用电流表测 B 点电流的电路图，请按照此电路图连接好电路； ( 通过 L1 、 L2 的电流不超过0.6 安，连线不能与别的线交叉 )(2)A 、 B 、 C 三点电流表的示数如图乙所示，则通过 C 点的电流为 0.3 安，由此实验得出串联电路中电流的规律是串联电路电流处处相等。2 ． (10 分 ) 小丽同学在探究串联电路电流规律的实验中，提出了这样的猜想：串联电路中离电源越远，电流会越来越小。她准备了两只相同的灯泡 L1 、 L2 和其他实验器材进行实验。【进行实验】她按如图所示的电路图连接电路；用电流表分别测出 A 、 B 、 C 三点的电流，并记录在表格中。【分析与论证】(1) 在物理学中，串联电路电流的规律是串联电路中各处的电流都相等。(2) 分析小丽的实验数据得出的结论与她的猜想不相符 ( 填“相符”或“不相符” ) 。(3) 实验中的数据不完全相同，这是因为存在误差。【评估】(4) 这个实验的不足之处是实验次数太少，应更换规格不同的灯泡进行多次测量。 ( 答出一条即可 )A 点电流 /安B 点电流 /安C 点电流 / 安0.310.320.313 ． (10 分 ) 探究并联电路的电流规律：(1) 请按要求以笔画线代替导线连接图甲中的实物图，要求两个灯泡并联，电流表测量灯泡 L1 的电流，然后与开关和电源连成电路。(2) 要测量并联电路中干路的电流，必须把图乙所示电路中的 A( 填“ A”“B”“C”) 点断开，接入电流表。(3) 某同学在测并联电路中的电流时，先在...
