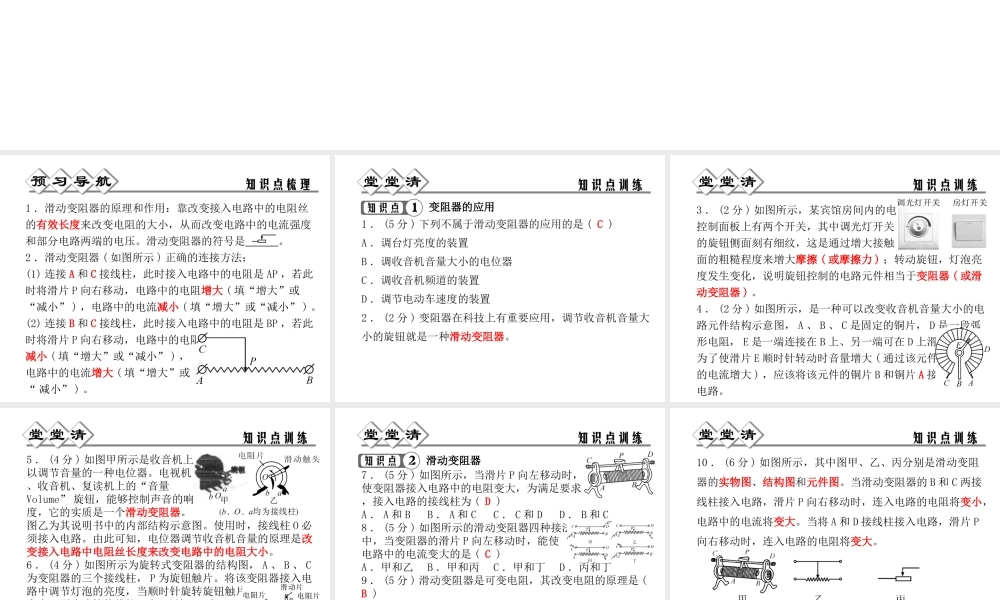

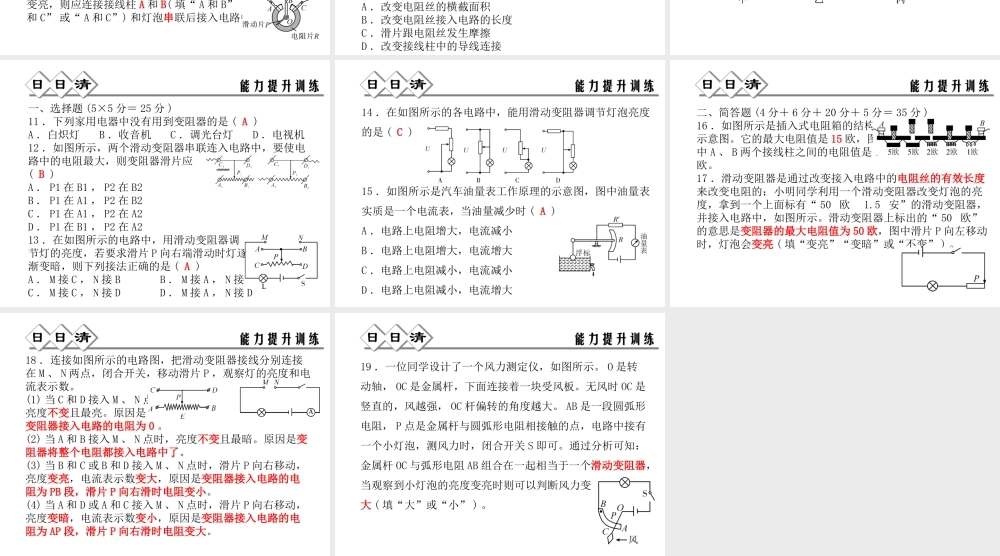

第 4 章 电路探秘习 题 精 讲第 4 节 变阻器1 ．滑动变阻器的原理和作用：靠改变接入电路中的电阻丝的有效长度来改变电阻的大小，从而改变电路中的电流强度和部分电路两端的电压。滑动变阻器的符号是 。2 ．滑动变阻器 ( 如图所示 ) 正确的连接方法：(1) 连接 A 和 C 接线柱，此时接入电路中的电阻是 AP ，若此时将滑片 P 向右移动，电路中的电阻增大 ( 填“增大”或“减小” ) ，电路中的电流减小 ( 填“增大”或“减小” ) 。(2) 连接 B 和 C 接线柱，此时接入电路中的电阻是 BP ，若此时将滑片 P 向右移动，电路中的电阻减小 ( 填“增大”或“减小” ) ，电路中的电流增大 ( 填“增大”或“ 减小” ) 。变阻器的应用1 ． (5 分 ) 下列不属于滑动变阻器的应用的是 ( C )A ．调台灯亮度的装置B ．调收音机音量大小的电位器C ．调收音机频道的装置D ．调节电动车速度的装置2 ． (2 分 ) 变阻器在科技上有重要应用，调节收音机音量大小的旋钮就是一种滑动变阻器。3 ． (2 分 ) 如图所示，某宾馆房间内的电器控制面板上有两个开关，其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大摩擦 ( 或摩擦力 ) ；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电路元件相当于变阻器 ( 或滑动变阻器 ) 。4 ． (2 分 ) 如图所示，是一种可以改变收音机音量大小的电路元件结构示意图， A 、 B 、 C 是固定的铜片， D 是一段弧形电阻， E 是一端连接在 B 上、另一端可在 D 上滑动的铜片。为了使滑片 E 顺时针转动时音量增大 ( 通过该元件的电流增大 ) ，应该将该元件的铜片 B 和铜片 A 接入电路。5 ． (4 分 ) 如图甲所示是收音机上用以调节音量的一种电位器。电视机、收音机、复读机上的“音量Volume” 旋钮，能够控制声音的响度，它的实质是一个滑动变阻器。图乙为其说明书中的内部结构示意图。使用时，接线柱 O 必须接入电路。由此可知，电位器调节收音机音量的原理是改变接入电路中电阻丝长度来改变电路中的电阻大小。6 ． (4 分 ) 如图所示为旋转式变阻器的结构图， A 、 B 、 C为变阻器的三个接线柱， P 为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱 A 和 B( 填“ A 和 B”“B和 C” 或“ A 和 C”) 和灯泡串联后接入电路中。7...
