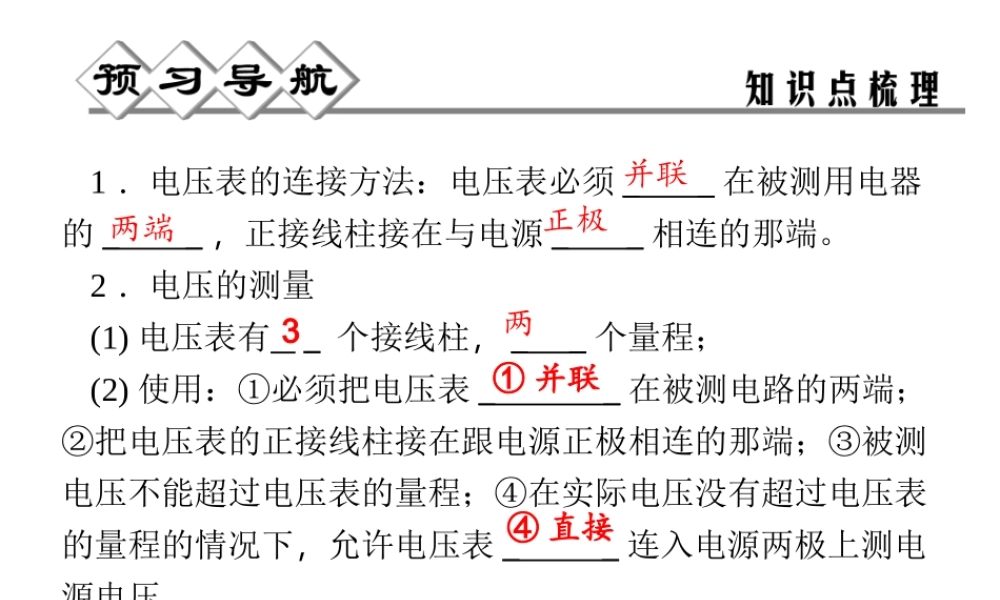

1 ．电压表的连接方法：电压表必须 _ _ 在被测用电器的 _ _ ，正接线柱接在与电源 _ _ 相连的那端。2 ．电压的测量(1) 电压表有 _ 个接线柱， _ _ 个量程；(2) 使用：①必须把电压表 _ _ 在被测电路的两端；②把电压表的正接线柱接在跟电源正极相连的那端；③被测电压不能超过电压表的量程；④在实际电压没有超过电压表的量程的情况下，允许电压表 _ _ 连入电源两极上测电源电压。并联两端正极3两① 并联④ 直接电压表连接1 ． (4 分 ) 在右图中，关于 a 、 b 的说法正确的是 ( )A ． a 为电流表， b 为电压表B ． a 为电压表， b 为电流表C ． a 、 b 都为电流表D ． a 、 b 都为电压表B2 ． (4 分 ) 如图所示的电路中，要使两灯泡 L1 、 L2 都能发光，甲、乙两只电表应分别是 ( )A ．电流表、电流表B ．电压表、电流表C ．电压表、电压表D ．电流表、电压表 D3 ． (4 分 ) 如图所示， L1 和 L2 是两只相同的小灯泡， a 、 b 是电流表或电压表。闭合开关 S 后，若两灯都能发光，则 ( )A ． a 、 b 都为电流表B ． a 、 b 都为电压表C ． a 为电流表， b 为电压表D ． a 为电压表， b 为电流表C4 ． (4 分 ) 如图所示，下列说法正确的是 ( )A ．电流表的连接是正确的B ．电压表的连接是正确的C ．两表的连接都是错误的D ．电流表将会被损坏 A5 ． (4 分 ) 在下列电路图中标出电压表或电流表，并标出正负接线柱：电压的测量 6 ． (4 分 ) 下列测量 L1 两端电压的电路图中，正确的是 ( )D7 ． (4 分 ) 小明要测量灯泡 L1 两端的电压，现有下列四种电路，其中正确的是 ( )8 ． (4 分 ) 如图所示的电路中，当闭合开关 S 后，电压表的示数表示 ( )A ． L1 两端的电压B ． L2 两端的电压C ．电源电压D ． L2 和电源电压AC9 ． (4 分 ) 如图所示的电路中，能用电压表测量出灯 L2 两端电压的电路图是 __ ，能测量出两盏灯两端总电压的电路图是 _ _ 。AB10 ． (4 分 ) 如图所示，现有电源、开关、导线、两只电表和两只灯泡，请你设计一个两只灯泡串联使用的电路，要求开关闭合后，能测出电路中的总电流和灯 L2 两端的电压。请画出电路图，并按电路图连接好实物电路。 一、选择题 (4×5 分＝ 20 分 )11 ．在下图所示的电路中，开关闭合后，有可能造成电...
