【四清导航】2014年秋八年级科学上册 第四章 第5节 第3课时 实验：研究串、并联电路电压特点课件 浙教版

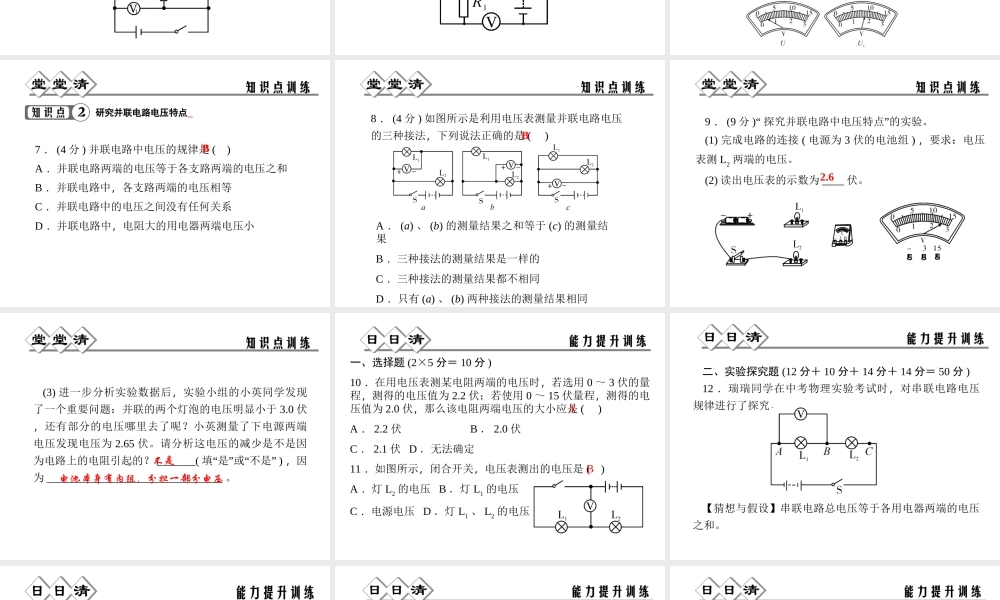

1 ．实验目的： __________________________________ ____________________________ 。2．实验器材：_____________________________________ ________________________________ 。3 ．按照电路图连接电路时开关应 ______ ，使用电压表测电压时应先选用 _______ 的量程，如果发现指针偏转 _____ ，则改用较小的量程。4 ．研究串、并联电路的电压特点实验中，电压表应________的位置有：_________ 、 __________ 、 _________ 。 初步学会使用电压表测电压 ; 了解串联电路和并联电路各部分电压的关系 干电池 2 节，小灯泡 2 个，开关 1 个，电压表 1 个，导线若干断开较大过小电源两端并联灯 1 两端灯 2 两端研究串联电路电压特点1 ． (5 分 )( 多选 ) 如图所示，闭合开关，电源电压为 6 伏，电压表示数为 3.5 伏，则 ( )A ． L1 两端电压为 3.5 伏B ． L2 两端电压为 3.5 伏C ． L2 两端电压为 2.5 伏D ． L1 两端电压为 2.5 伏BD2 ． (4 分 ) 如图所示，“”在 探究串联电路中电压的规律 时，小雨同学用电压表测出 ab 、 bc 、 ac 两端的电压分别为 Uab ＝ 3伏， Ubc ＝ 3 伏， Uac ＝ 6 伏，在表格中记录数据后，下一步应该做的是 ( )A ．整理器材，分析数据，得出结论B ．调换 L1 和 L2 的位置，再测出一组电压值C ．改变电源电压，再测出几组电压值D ．换用不同规格的小灯泡，再测出几组电压值D3 ． (4 分 ) 如图所示的电路中，闭合开关，灯 L1 两端的电压为 1.5 伏，灯 L2 两端的电压为 2.0 伏，则电源两端的电压是 ( )A ． 1.5 伏B ． 2 伏C ． 3.5 伏D ． 0.5伏CD4 ． (4 分 ) 如图所示，电路中的两只电压表的规格完全相同，均有两个量程 (0 ～ 3 伏， 0 ～ 15 伏 ) 。闭合开关，两只电压表的指针偏转角度相同，则电阻 R1 两端的电压与 R2 两端的电压比值为 ( )A ． 1∶5 B ． 5∶1 C ． 1∶4 D ． 4∶15 ． (3 分 ) 如图所示的电路中， R1 和 R2 的连接是 ___ 联。若电源电压为 6 伏，电压表的示数为 2 伏，则 R1 两端的电压为_____ ， R2 两端的电压为 ______ 。串4 伏2 伏特6 ． (3 分 ) 如图所示的实验电路，用电压表分别测出 L1 两端电压 U1 和 L1 与 L2 的总电压 U 。请根据表盘刻度填写下表：U( 伏 )U1( 伏 )U2( 伏...
