【四清导航】2014年秋八年级科学上册 第四章 第6节 第3课时 实验：伏安法测电阻课件 浙教版

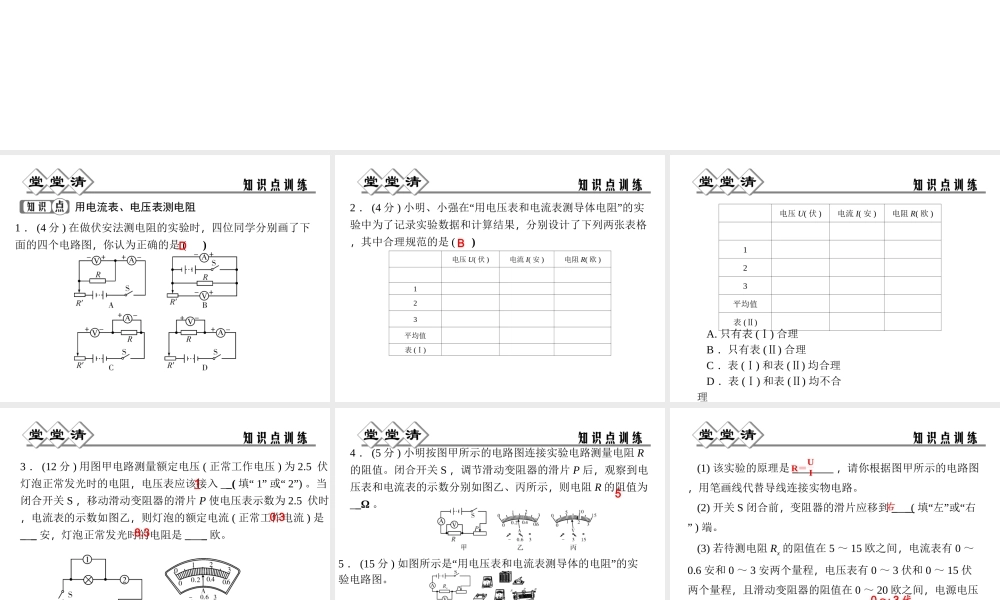

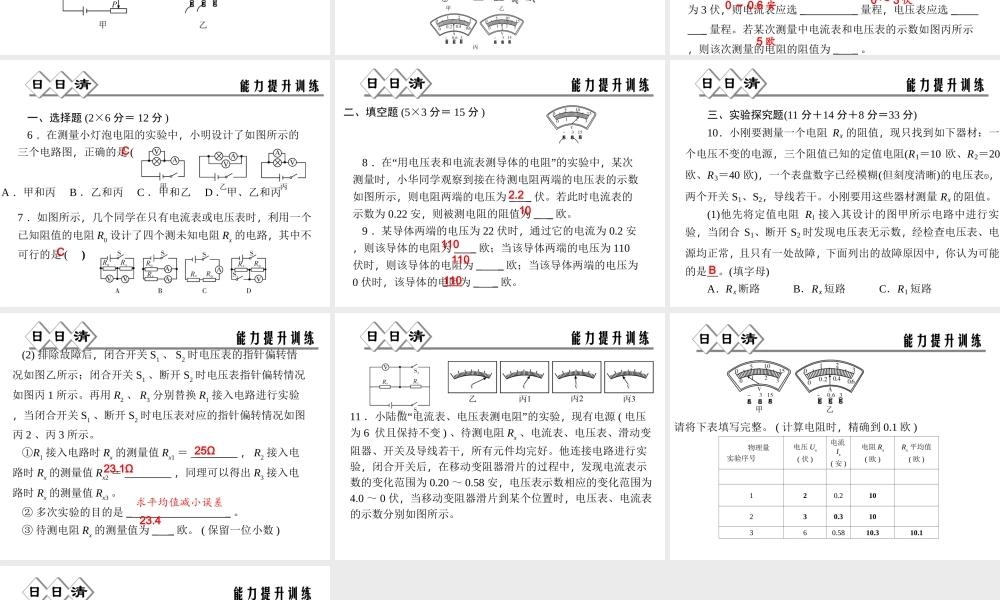

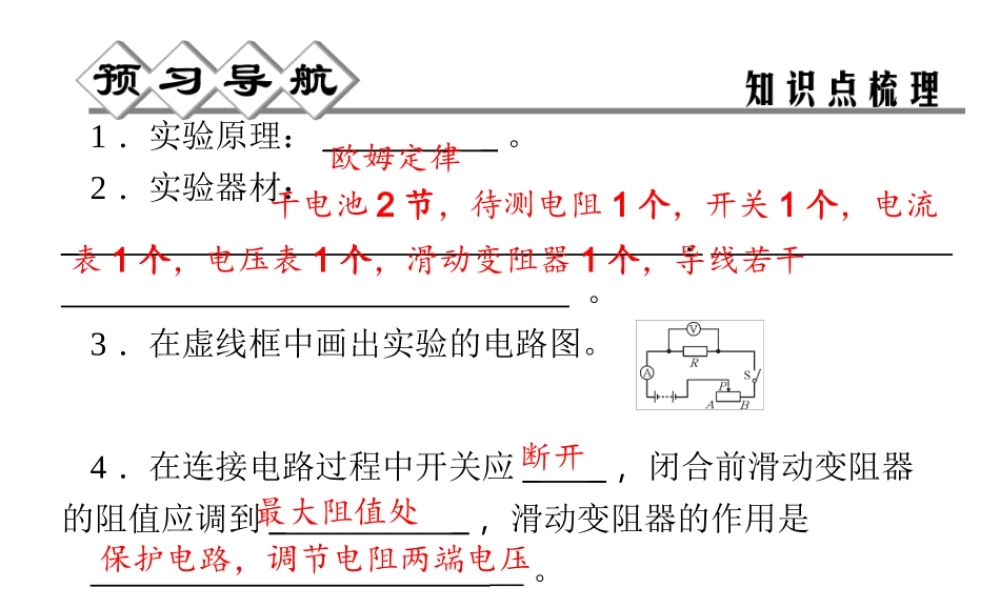

1 ．实验原理： _ _ 。2 ．实验器材：_ . _ 。3 ．在虚线框中画出实验的电路图。欧姆定律干电池 2 节，待测电阻 1 个，开关 1 个，电流表 1 个，电压表 1 个，滑动变阻器 1 个，导线若干 4 ．在连接电路过程中开关应 _ _ ，闭合前滑动变阻器的阻值应调到 _ _ ，滑动变阻器的作用是 __ 。断开最大阻值处保护电路，调节电阻两端电压用电流表、电压表测电阻1 ． (4 分 ) 在做伏安法测电阻的实验时，四位同学分别画了下面的四个电路图，你认为正确的是 ( )D2 ． (4 分 ) 小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下列两张表格，其中合理规范的是 ( ) B电压 U( 伏 )电流 I( 安 )电阻 R( 欧 )123平均值表 (Ⅰ)电压 U( 伏 )电流 I( 安 )电阻 R( 欧 )123平均值表 (Ⅱ)A. 只有表 (Ⅰ) 合理B ．只有表 (Ⅱ) 合理C ．表 (Ⅰ) 和表 (Ⅱ) 均合理D ．表 (Ⅰ) 和表 (Ⅱ) 均不合理3 ． (12 分 ) 用图甲电路测量额定电压 ( 正常工作电压 ) 为 2.5 伏灯泡正常发光时的电阻，电压表应该接入 __(“填 1”“或 2”) 。当闭合开关 S ，移动滑动变阻器的滑片 P 使电压表示数为 2.5 伏时，电流表的示数如图乙，则灯泡的额定电流 ( 正常工作电流 ) 是_ _ 安，灯泡正常发光时的电阻是 _ _ 欧。10.38.34 ． (5 分 ) 小明按图甲所示的电路图连接实验电路测量电阻 R的阻值。闭合开关 S ，调节滑动变阻器的滑片 P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电阻 R 的阻值为__Ω 。55 ． (15 分 ) 如图所示是“用电压表和电流表测导体的电阻”的实验电路图。(1) 该实验的原理是 _ ，请你根据图甲所示的电路图，用笔画线代替导线连接实物电路。(2) 开关 S 闭合前，变阻器的滑片应移到 _ _( 填“左”或“右” ) 端。(3) 若待测电阻 Rx 的阻值在 5 ～ 15 欧之间，电流表有 0 ～0.6 安和 0 ～ 3 安两个量程，电压表有 0 ～ 3 伏和 0 ～ 15 伏两个量程，且滑动变阻器的阻值在 0 ～ 20 欧之间，电源电压为 3 伏，则电流表应选 _ _ 量程，电压表应选 _ _ 量程。若某次测量中电流表和电压表的示数如图丙所示，则该次测量的电阻的阻值为 _ _ 。R＝UI 右0 ～ 0.6 安0 ～ 3 伏5 欧一、选择题 (2×6 分＝ 12 分 )6 ．在测...
