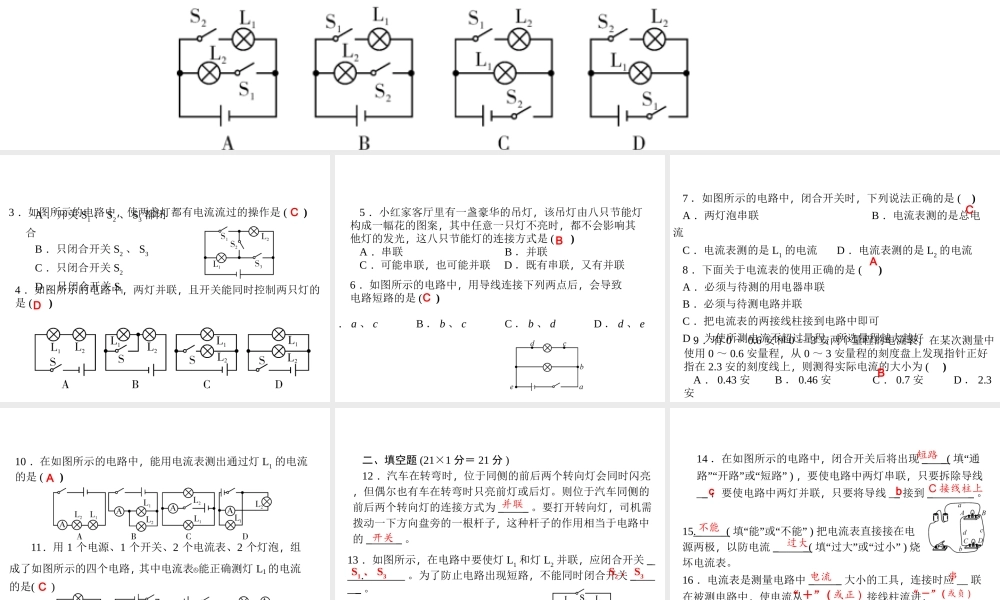

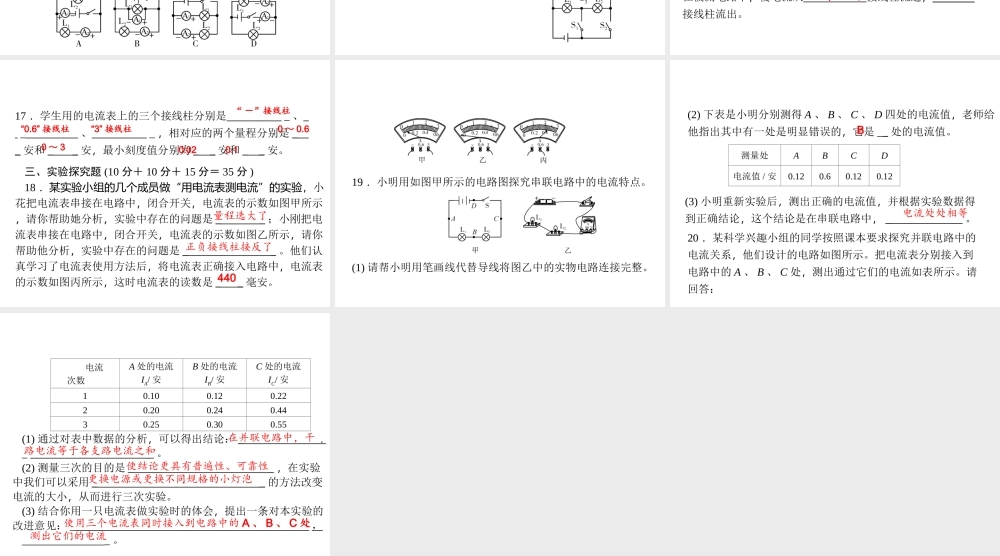

一、选择题 (11×4 分＝ 44 分 )1 ．对如图所示电路的分析，错误的是 ( )A ．当断开 S1 、 S2 ，闭合 S3 时， R1 与 R2 为串联B ．当断开 S3 ，闭合 S1 、 S2 时， R1 与 R2 为并联C ．当断开 S1 ，闭合 S2 、 S3 时， R1 与 R2 为串联D ．只要同时闭合 S1 、 S3 ，就会出现短路现象C2 ．如图所示的电路图和实物图相对应的是 ( )D3 ．如图所示的电路中，使两盏灯都有电流流过的操作是 ( )A ．开关 S1 、 S2 、 S3 都闭合B ．只闭合开关 S2 、 S3C ．只闭合开关 S2D ．只闭合开关 S14 ．如图所示的电路中，两灯并联，且开关能同时控制两只灯的是 ( )CD5 ．小红家客厅里有一盏豪华的吊灯，该吊灯由八只节能灯构成一幅花的图案，其中任意一只灯不亮时，都不会影响其他灯的发光，这八只节能灯的连接方式是 ( )A ． 串联B ．并联C ．可能串联， 也可能并联D ．既有串联，又有并联B6 ．如图所示的电路中，用导线连接下列两点后，会导致电路短路的是 ( )CA ． a 、 c B ． b 、 c C ． b 、 d D ． d 、 e7 ．如图所示的电路中，闭合开关时，下列说法正确的是 ( )A ．两灯泡串联 B ．电流表测的是总电流C ．电流表测的是 L1 的电流 D ．电流表测的是 L2 的电流8 ．下面关于电流表的使用正确的是 ( )A ．必须与待测的用电器串联B ．必须与待测电路并联C ．把电流表的两接线柱接到电路中即可D ．为使所测电流不超过量程，所选量程越大越好CA9 ．有 0 ～ 0.6 安和 0 ～ 3 安两个量程的电流表，在某次测量中使用 0 ～ 0.6 安量程，从 0 ～ 3 安量程的刻度盘上发现指针正好指在 2.3 安的刻度线上，则测得实际电流的大小为 ( )A ． 0.43 安B ． 0.46 安 C ． 0.7 安D ． 2.3安B10 ．在如图所示的电路中，能用电流表测出通过灯 L1 的电流的是 ( )A11．用 1 个电源、1 个开关、2 个电流表、2 个灯泡，组成了如图所示的四个电路，其中电流表 能正确测灯 L1 的电流的是( ) C 二、填空题 (21×1 分＝ 21 分 )12 ．汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为 _ _ 。要打开转向灯，司机需拨动一下方向盘旁的一根杆子，这种杆子的作用相当于电路中的 _ _ 。并联开关13 ．如图所示...
