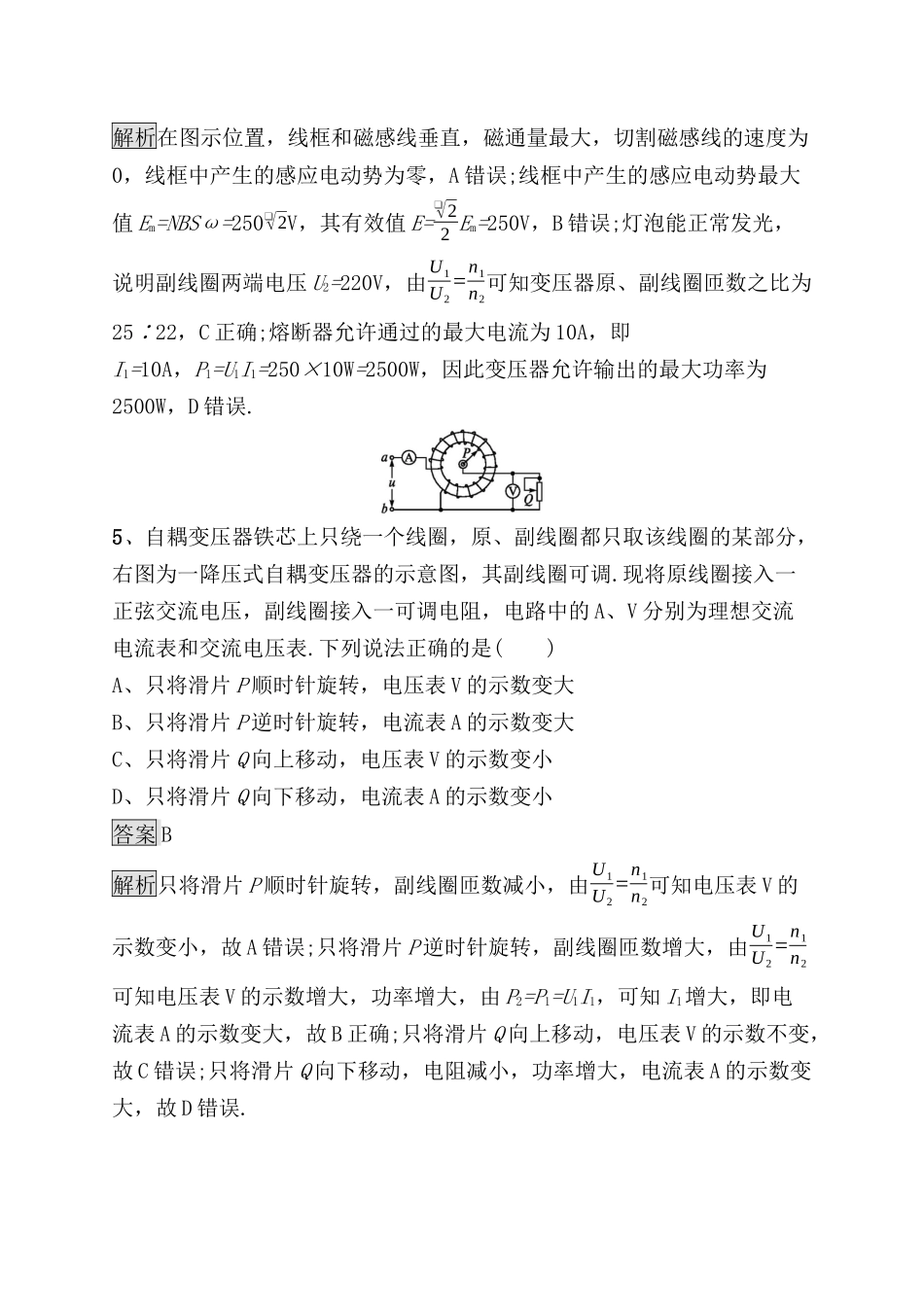

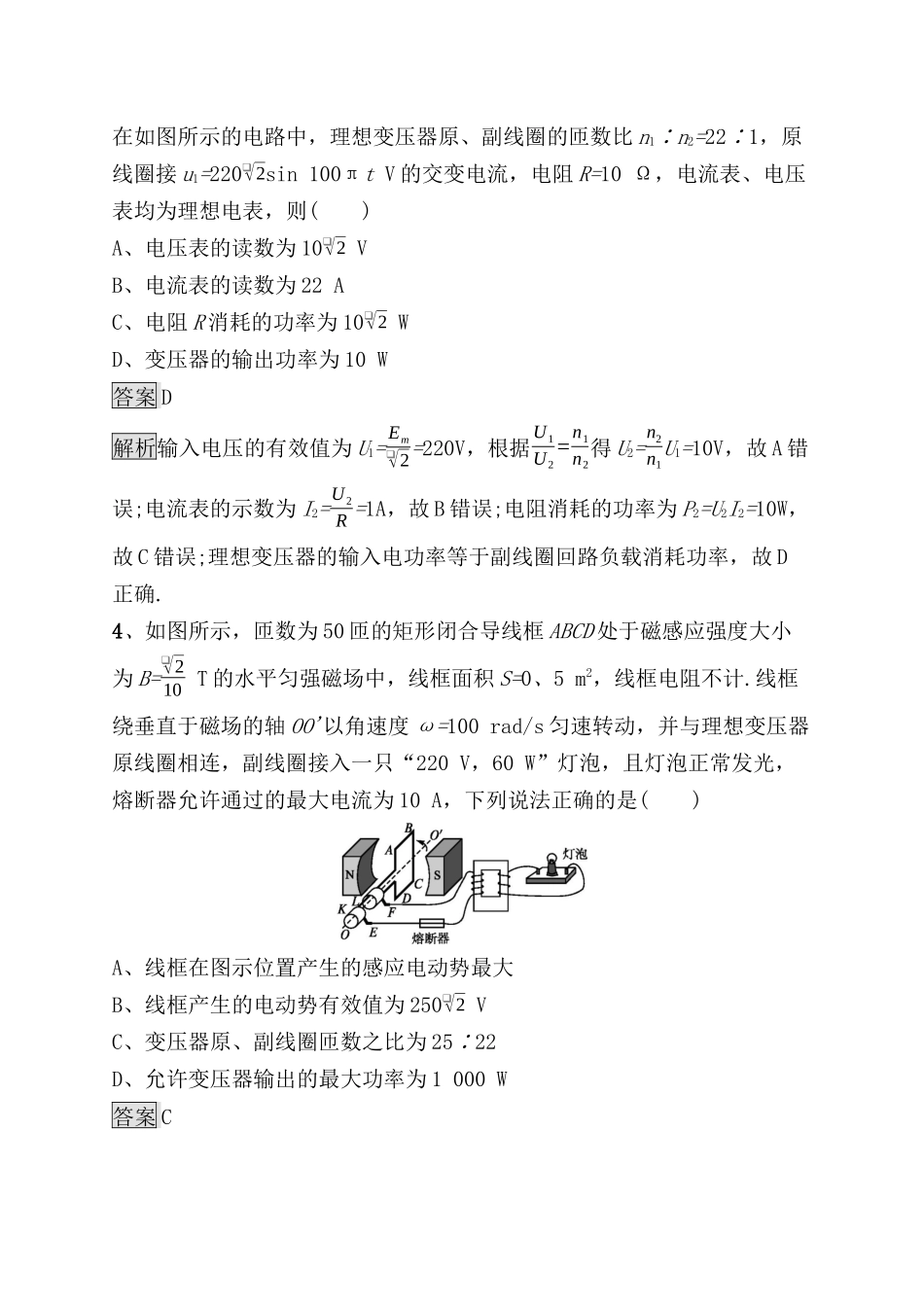

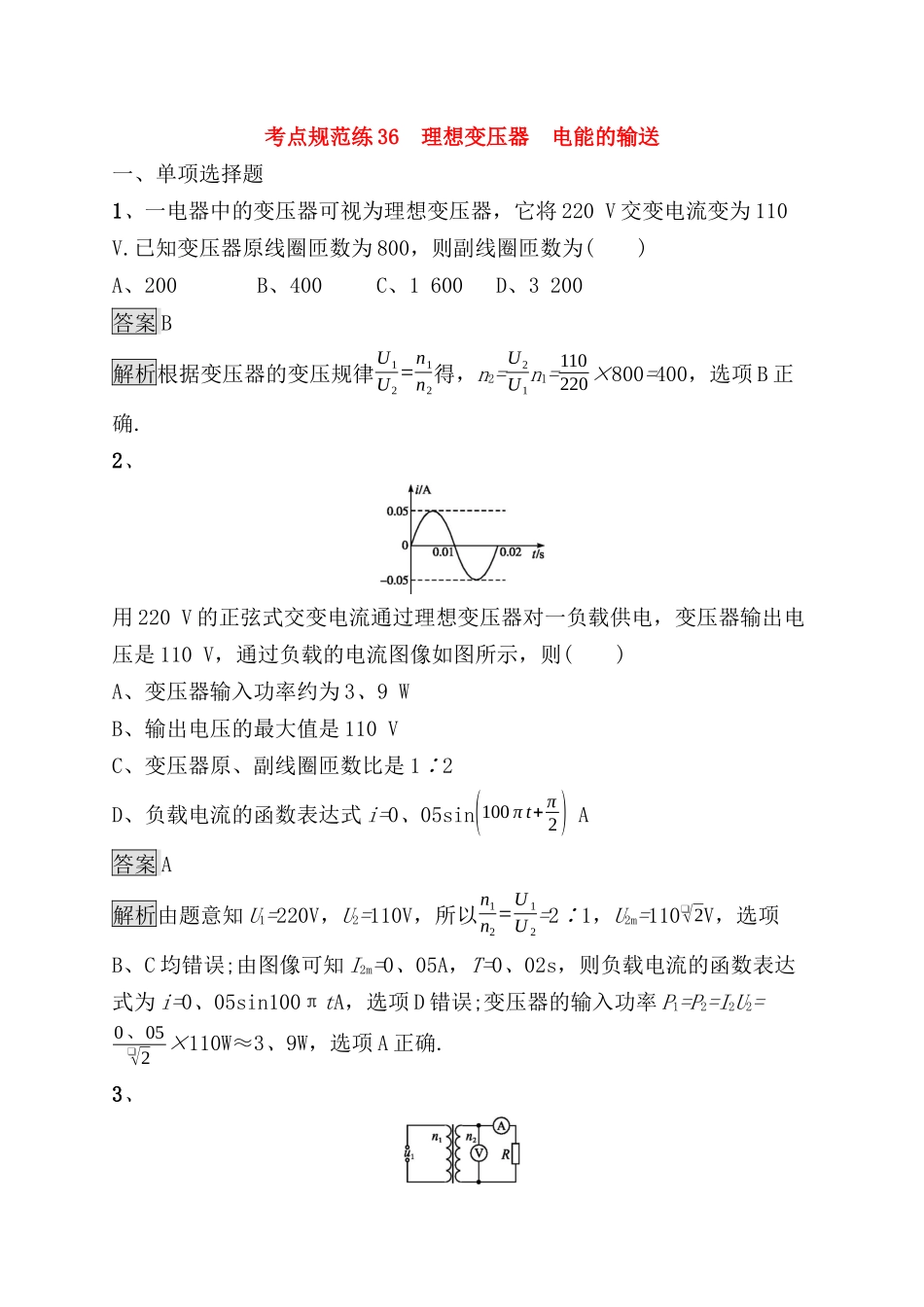

考点规范练36理想变压器电能的输送一、单项选择题1、一电器中的变压器可视为理想变压器，它将220V交变电流变为110V.已知变压器原线圈匝数为800，则副线圈匝数为()A、200B、400C、1600D、3200答案B解析根据变压器的变压规律U1U2=n1n2得，n2=U2U1n1=110220×800=400，选项B正确.2、用220V的正弦式交变电流通过理想变压器对一负载供电，变压器输出电压是110V，通过负载的电流图像如图所示，则()A、变压器输入功率约为3、9WB、输出电压的最大值是110VC、变压器原、副线圈匝数比是1∶2D、负载电流的函数表达式i=0、05sin(100πt+π2)A答案A解析由题意知U1=220V，U2=110V，所以n1n2=U1U2=2∶1，U2m=110❑√2V，选项B、C均错误;由图像可知I2m=0、05A，T=0、02s，则负载电流的函数表达式为i=0、05sin100πtA，选项D错误;变压器的输入功率P1=P2=I2U2=0、05❑√2×110W≈3、9W，选项A正确.3、在如图所示的电路中，理想变压器原、副线圈的匝数比n1∶n2=22∶1，原线圈接u1=220❑√2sin100πtV的交变电流，电阻R=10Ω，电流表、电压表均为理想电表，则()A、电压表的读数为10❑√2VB、电流表的读数为22AC、电阻R消耗的功率为10❑√2WD、变压器的输出功率为10W答案D解析输入电压的有效值为U1=Em❑√2=220V，根据U1U2=n1n2得U2=n2n1U1=10V，故A错误;电流表的示数为I2=U2R=1A，故B错误;电阻消耗的功率为P2=U2I2=10W，故C错误;理想变压器的输入电功率等于副线圈回路负载消耗功率，故D正确.4、如图所示，匝数为50匝的矩形闭合导线框ABCD处于磁感应强度大小为B=❑√210T的水平匀强磁场中，线框面积S=0、5m2，线框电阻不计.线框绕垂直于磁场的轴OO'以角速度ω=100rad/s匀速转动，并与理想变压器原线圈相连，副线圈接入一只“220V，60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是()A、线框在图示位置产生的感应电动势最大B、线框产生的电动势有效值为250❑√2VC、变压器原、副线圈匝数之比为25∶22D、允许变压器输出的最大功率为1000W答案C解析在图示位置，线框和磁感线垂直，磁通量最大，切割磁感线的速度为0，线框中产生的感应电动势为零，A错误;线框中产生的感应电动势最大值Em=NBSω=250❑√2V，其有效值E=❑√22Em=250V，B错误;灯泡能正常发光，说明副线圈两端电压U2=220V，由U1U2=n1n2可知变压器原、副线圈匝数之比为25∶22，C正确;熔断器允许通过的最大电流为10A，即I1=10A，P1=U1I1=250×10W=2500W，因此变压器允许输出的最大功率为2500W，D错误.5、自耦变压器铁芯上只绕一个线圈，原、副线圈都只取该线圈的某部分，右图为一降压式自耦变压器的示意图，其副线圈可调.现将原线圈接入一正弦交流电压，副线圈接入一可调电阻，电路中的A、V分别为理想交流电流表和交流电压表.下列说法正确的是()A、只将滑片P顺时针旋转，电压表V的示数变大B、只将滑片P逆时针旋转，电流表A的示数变大C、只将滑片Q向上移动，电压表V的示数变小D、只将滑片Q向下移动，电流表A的示数变小答案B解析只将滑片P顺时针旋转，副线圈匝数减小，由U1U2=n1n2可知电压表V的示数变小，故A错误;只将滑片P逆时针旋转，副线圈匝数增大，由U1U2=n1n2可知电压表V的示数增大，功率增大，由P2=P1=U1I1，可知I1增大，即电流表A的示数变大，故B正确;只将滑片Q向上移动，电压表V的示数不变，故C错误;只将滑片Q向下移动，电阻减小，功率增大，电流表A的示数变大，故D错误.6、一台某型号(见表格)的柴油发电机给灾民临时安置区供电，如图所示.发电机到安置区的距离是400m，输电线路中的火线和零线均为GBCZ60型单股铜导线，该型号导线单位长度的电阻为2、5×10-4Ω，安置区家用电器的总功率为44kW.当这些额定电压为220V的家用电器都正常工作时()型号AED6500S输出电压范围220~300V最大输出功率60kWA、输电线路中的电流为20AB、发电机的实际输出电压为300VC、在输电线路上损失的电功率为8kWD、如果该柴油发电机发出的是正弦式交变电流，则其输出电压最大值是300V答案C解析当这些额定电压为220V的家用电器都正常工作时，输电线路中的电流为I=PU=44×103W220V=200A，选项A错误;导线电阻为R=2、5×10-4×400×2Ω=0、2Ω...
