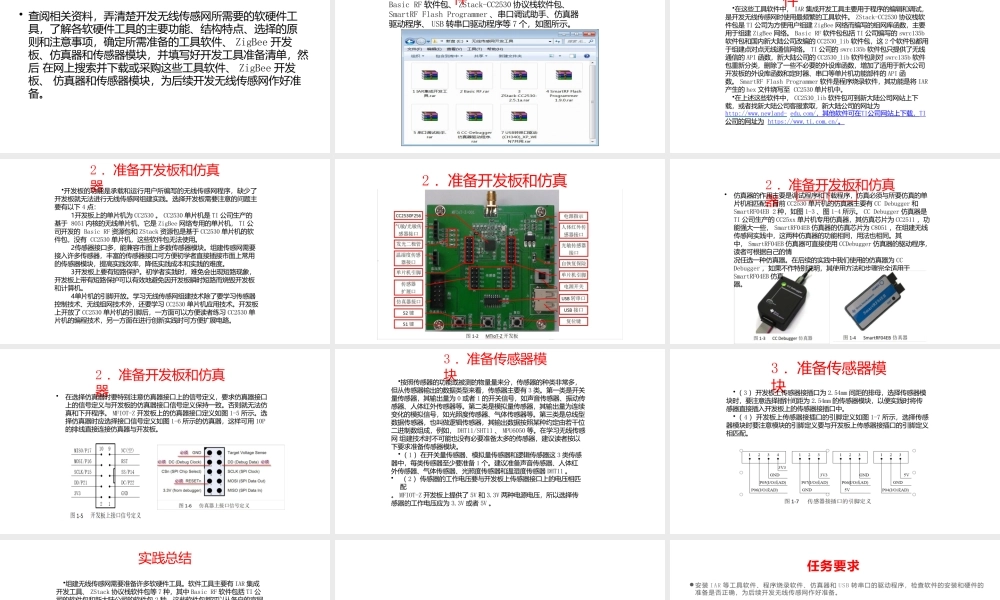

《无线传感网组建技术》全套课件

任务 1搭建无线传感网的开发环境任务要求• 查阅相关资料，弄清楚开发无线传感网所需要的软硬件工 具，了解各软硬件工具的主要功能、结构特点、选择的原 则和注意事项，确定所需准备的工具软件、 ZigBee 开发板、仿真器和传感器模块，并填写好开发工具准备清单，然后 在网上搜索并下载或采购这些工具软件、 ZigBee 开发板、 仿真器和传感器模块，为后续开发无线传感网作好准备。1. 准备工具软件• 开发无线传感网的工具软件主要有 IAR 集成开发工具、 Basic RF 软件包、 ZStack-CC2530 协议栈软件包、 SmartRF Flash Programmer 、串口调试助手、仿真器驱动程序、 USB 转串口驱动程序等 7 个，如图所示。1. 准备工具软件•在这些工具软件中， IAR 集成开发工具主要用于程序的编辑和调试，是开发无线传感网时使用最频繁的工具软件。 ZStack-CC2530 协议栈软件包是 TI 公司为方便用户组建 ZigBee 网络而编写的组网库函数，主要用于组建 ZigBee 网络。 Basic RF 软件包包括 TI 公司编写的 swrc135b软件包和国内新大陆公司改编的 CC2530_lib 软件包，这 2 个软件包都用于组建点对点无线通信网络。 TI 公司的 swrc135b 软件包只提供了无线通信的 API 函数，新大陆公司的 CC2530_lib 软件包则对 swrc135b 软件包重新分类，删除了一些不必要的外设库函数，增加了适用于新大公司开发板的外设库函数和定时器、串口等单片机功能部件的 API 函数。 SmartRF Flash Programmer 软件是程序烧录软件，其功能是将 IAR产生的 hex 文件烧写至 CC2530 单片机中。•在上述这些软件中， CC2530_lib 软件包可到新大陆公司网站上下载，或者找新大陆公司客服索取，新大陆公司的网址为http://www.newland- edu.com/，其他软件可在TI公司网站上下载，TI公司的网址为 https://www.ti.com.cn/。2 ．准备开发板和仿真器•开发板的功能是承载和运行用户所编写的无线传感网程序，缺少了开发板就无法进行无线传感网组建实践。选择开发板需要注意的问题主要有以下 4 点：1开发板上的单片机为 CC2530 。 CC2530 单片机是 TI 公司生产的基于 8051 内核的无线单片机，它是 ZigBee 网络专用的单片机， TI 公司开发的 Basic RF 资源包和 ZStack 资源包是基于 CC2530 单片机的软件包，没有 CC2530 单片机，这些软件包无法使用。2传感器接口多，能兼容市面上多数传感器模块。组建传感网...
