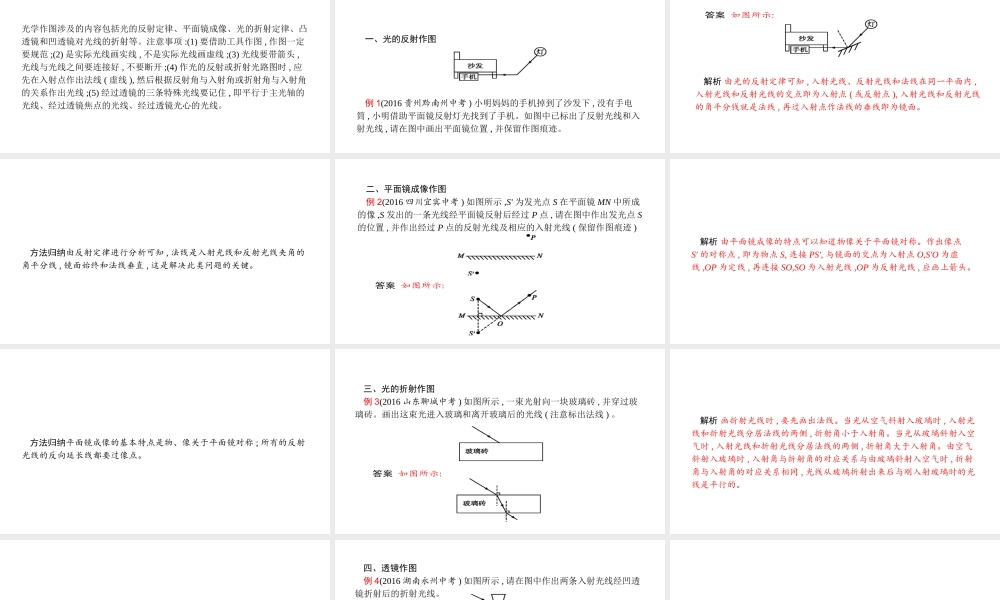

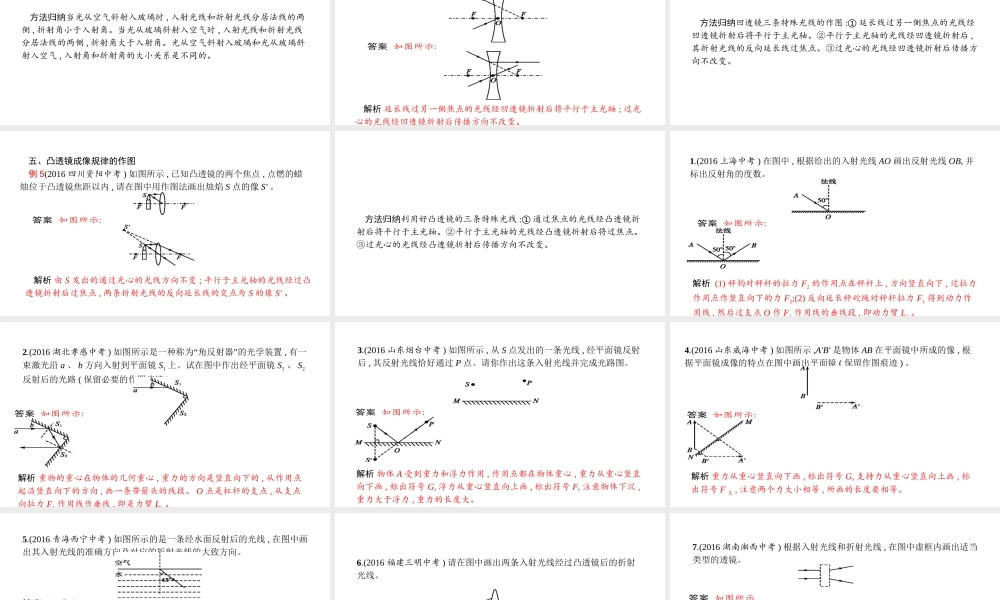

题型二 光学作图光学作图涉及的内容包括光的反射定律、平面镜成像、光的折射定律、凸透镜和凹透镜对光线的折射等。注意事项 :(1) 要借助工具作图 , 作图一定要规范 ;(2) 是实际光线画实线 , 不是实际光线画虚线 ;(3) 光线要带箭头 ,光线与光线之间要连接好 , 不要断开 ;(4) 作光的反射或折射光路图时 , 应先在入射点作出法线 ( 虚线 ), 然后根据反射角与入射角或折射角与入射角的关系作出光线 ;(5) 经过透镜的三条特殊光线要记住 , 即平行于主光轴的光线、经过透镜焦点的光线、经过透镜光心的光线。 一、光的反射作图 例 1(2016 贵州黔南州中考 ) 小明妈妈的手机掉到了沙发下 , 没有手电筒 , 小明借助平面镜反射灯光找到了手机。如图中已标出了反射光线和入射光线 , 请在图中画出平面镜位置 , 并保留作图痕迹。答案 如图所示: 解析 由光的反射定律可知 , 入射光线、反射光线和法线在同一平面内 ,入射光线和反射光线的交点即为入射点 ( 或反射点 ), 入射光线和反射光线的角平分钱就是法线 , 再过入射点作法线的垂线即为镜面。方法归纳由反射定律进行分析可知 , 法线是入射光线和反射光线夹角的角平分线 , 镜面始终和法线垂直 , 这是解决此类问题的关键。二、平面镜成像作图例 2(2016 四川宜宾中考 ) 如图所示 ,S' 为发光点 S 在平面镜 MN 中所成的像 ,S 发出的一条光线经平面镜反射后经过 P 点 , 请在图中作出发光点 S的位置 , 并作出经过 P 点的反射光线及相应的入射光线 ( 保留作图痕迹 ) 答案 如图所示: 解析 由平面镜成像的特点可以知道物像关于平面镜对称。作出像点S' 的对称点 , 即为物点 S, 连接 PS', 与镜面的交点为入射点 O,S'O 为虚线 ,OP 为定线 , 再连接 SO,SO 为入射光线 ,OP 为反射光线 , 应画上箭头。方法归纳平面镜成像的基本特点是物、像关于平面镜对称 ; 所有的反射光线的反向延长线都要过像点。三、光的折射作图例 3(2016 山东聊城中考 ) 如图所示 , 一束光射向一块玻璃砖 , 并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线 ( 注意标出法线 ) 。 答案 如图所示: 解析 画折射光线时 , 要先画出法线。当光从空气斜射入玻璃时 , 入射光线和折射光线分居法线的两侧 , 折射角小于入射角。当光从玻璃斜射入空气时 , 入射光线和折射光线分居法线的两侧 , 折射角大于入射角。由空气斜射入...
