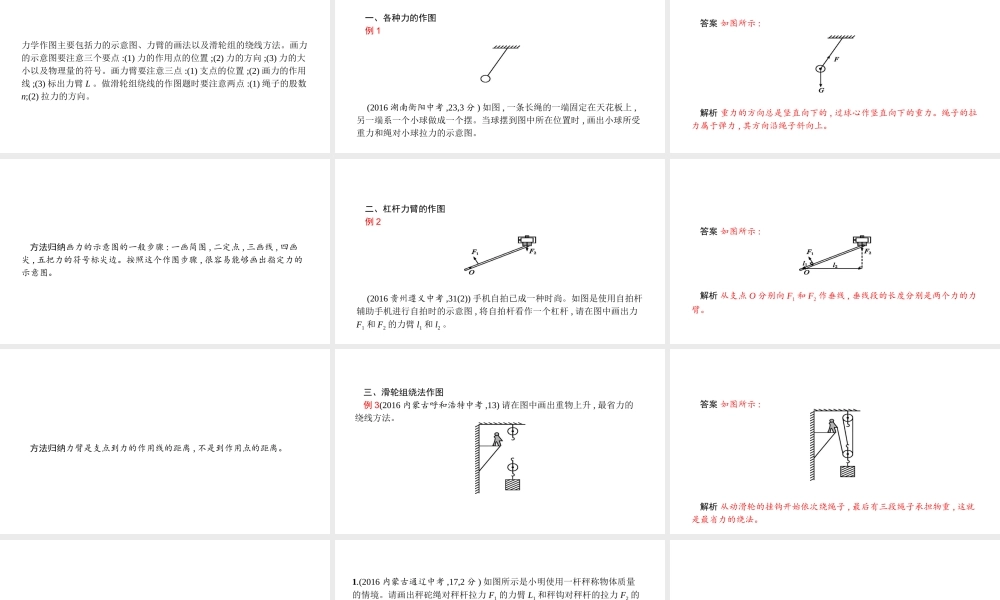

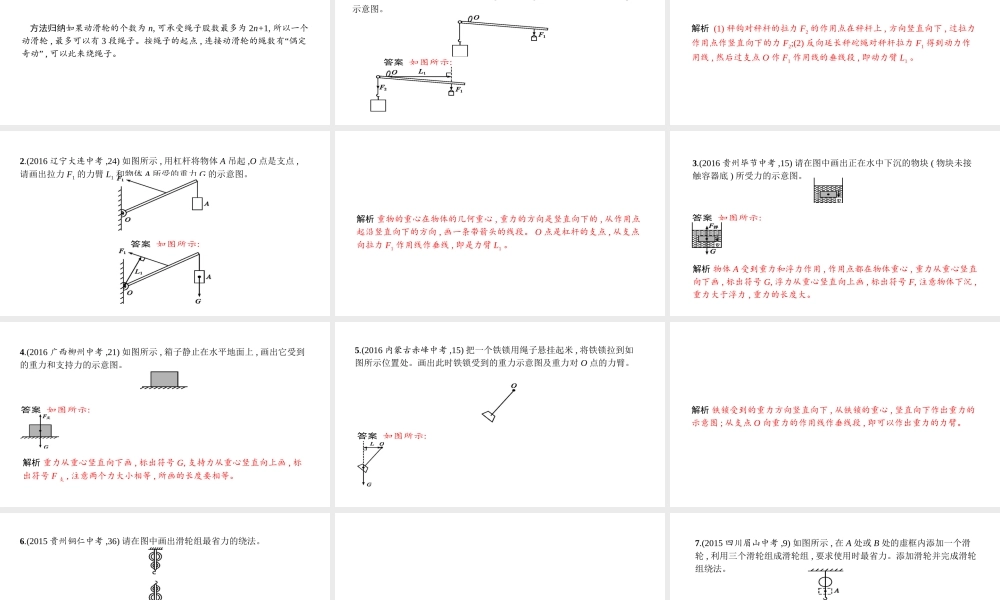

题型三 力学作图力学作图主要包括力的示意图、力臂的画法以及滑轮组的绕线方法。画力的示意图要注意三个要点 :(1) 力的作用点的位置 ;(2) 力的方向 ;(3) 力的大小以及物理量的符号。画力臂要注意三点 :(1) 支点的位置 ;(2) 画力的作用线 ;(3) 标出力臂 L 。做滑轮组绕线的作图题时要注意两点 :(1) 绳子的股数n;(2) 拉力的方向。 一、各种力的作图例 1 (2016 湖南衡阳中考 ,23,3 分 ) 如图 , 一条长绳的一端固定在天花板上 ,另一端系一个小球做成一个摆。当球摆到图中所在位置时 , 画出小球所受重力和绳对小球拉力的示意图。 答案 如图所示 : 解析 重力的方向总是竖直向下的 , 过球心作竖直向下的重力。绳子的拉力属于弹力 , 其方向沿绳子斜向上。方法归纳画力的示意图的一般步骤 : 一画简图 , 二定点 , 三画线 , 四画尖 , 五把力的符号标尖边。按照这个作图步骤 , 很容易能够画出指定力的示意图。 二、杠杆力臂的作图例 2 (2016 贵州遵义中考 ,31(2)) 手机自拍已成一种时尚。如图是使用自拍杆辅助手机进行自拍时的示意图 , 将自拍杆看作一个杠杆 , 请在图中画出力F1 和 F2 的力臂 l1 和 l2 。 答案 如图所示 : 解析 从支点 O 分别向 F1 和 F2 作垂线 , 垂线段的长度分别是两个力的力臂。方法归纳力臂是支点到力的作用线的距离 , 不是到作用点的距离。三、滑轮组绕法作图例 3(2016 内蒙古呼和浩特中考 ,13) 请在图中画出重物上升 , 最省力的绕线方法。 答案 如图所示 : 解析 从动滑轮的挂钩开始依次绕绳子 , 最后有三段绳子承担物重 , 这就是最省力的绕法。方法归纳如果动滑轮的个数为 n, 可承受绳子股数最多为 2n+1, 所以一个动滑轮 , 最多可以有 3 段绳子。按绳子的起点 , 连接动滑轮的绳数有“偶定奇动” , 可以此来绕绳子。1.(2016 内蒙古通辽中考 ,17,2 分 ) 如图所示是小明使用一杆秤称物体质量的情境。请画出秤砣绳对秤杆拉力 F1 的力臂 L1 和秤钩对秤杆的拉力 F2 的示意图。 答案 如图所示: 解析 (1) 秤钩对秤杆的拉力 F2 的作用点在秤杆上 , 方向竖直向下 , 过拉力作用点作竖直向下的力 F2;(2) 反向延长秤砣绳对秤杆拉力 F1 得到动力作用线 , 然后过支点 O 作 F1 作用线的垂线段 , 即动力臂 L1 。2.(2016 辽宁大连中考 ,24) 如图所示 , 用杠杆将物体 A 吊起 ,O 点是支点 ...
