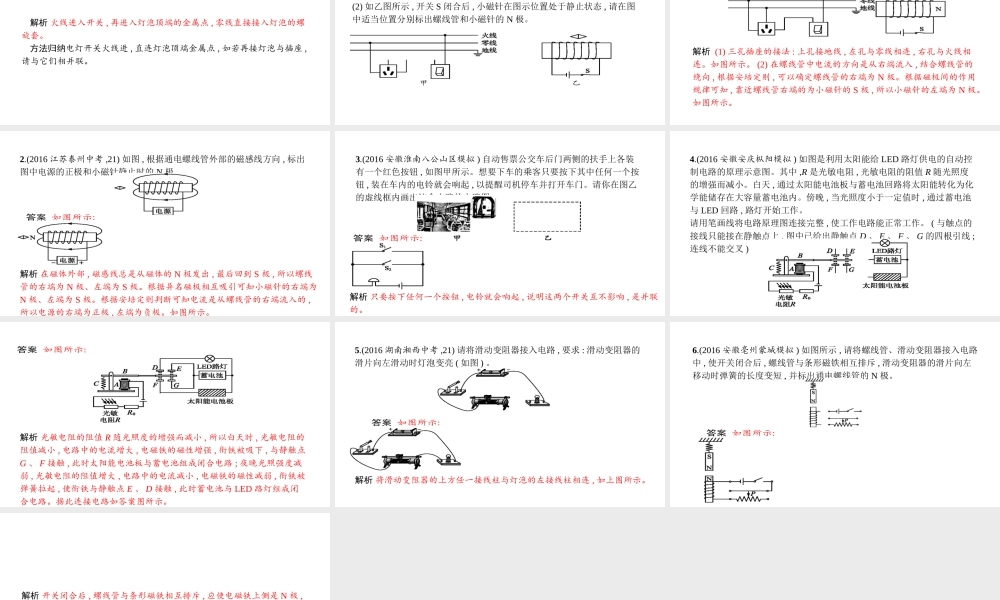

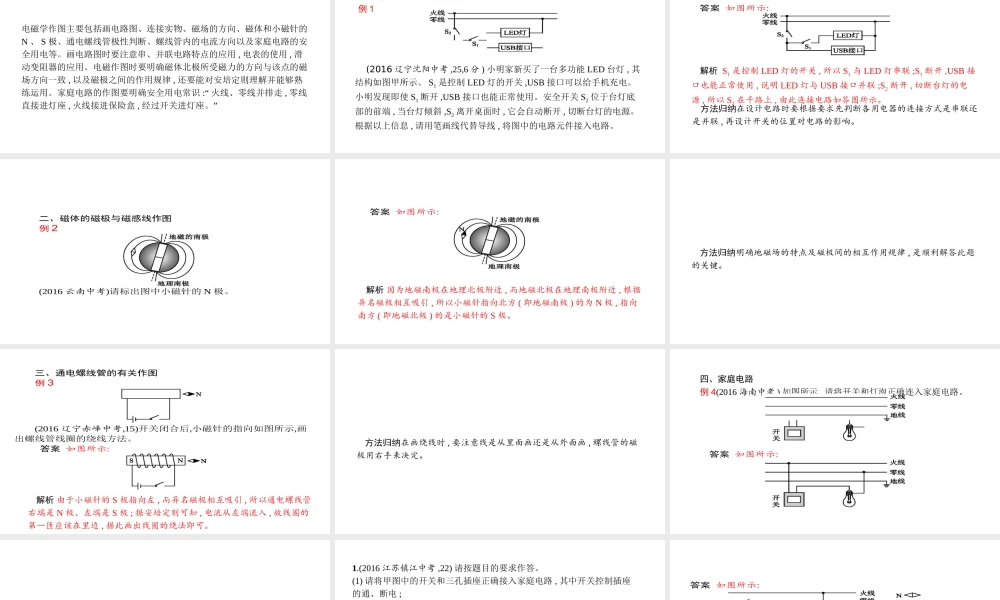

题型四 电磁学作图电磁学作图主要包括画电路图、连接实物、磁场的方向、磁体和小磁针的N 、 S 极、通电螺线管极性判断、螺线管内的电流方向以及家庭电路的安全用电等。画电路图时要注意串、并联电路特点的应用 , 电表的使用 , 滑动变阻器的应用。电磁作图时要明确磁体北极所受磁力的方向与该点的磁场方向一致 , 以及磁极之间的作用规律 , 还要能对安培定则理解并能够熟练运用。家庭电路的作图要明确安全用电常识 :“ 火线、零线并排走 , 零线直接进灯座 , 火线接进保险盒 , 经过开关进灯座。”一、电路的设计与连接作图例 1 (2016 辽宁沈阳中考 ,25,6 分 ) 小明家新买了一台多功能 LED 台灯 , 其结构如图甲所示。 S1 是控制 LED 灯的开关 ,USB 接口可以给手机充电。小明发现即使 S1 断开 ,USB 接口也能正常使用。安全开关 S2 位于台灯底部的前端 , 当台灯倾斜 ,S2 离开桌面时 , 它会自动断开 , 切断台灯的电源。根据以上信息 , 请用笔画线代替导线 , 将图中的电路元件接入电路。答案 如图所示: 解析 S1 是控制 LED 灯的开关 , 所以 S1 与 LED 灯串联 ;S1 断开 ,USB 接口也能正常使用 , 说明 LED 灯与 USB 接口并联 ;S2 断开 , 切断台灯的电源 , 所以 S2 在干路上 , 由此连接电路如答图所示。方法归纳在设计电路时要根据要求先判断各用电器的连接方式是串联还是并联 , 再设计开关的位置对电路的影响。二、磁体的磁极与磁感线作图 例 2 (2016 云南中考)请标出图中小磁针的 N 极。 答案 如图所示: 解析 因为地磁南极在地理北极附近 , 而地磁北极在地理南极附近 , 根据异名磁极相互吸引 , 所以小磁针指向北方 ( 即地磁南极 ) 的为 N 极 , 指向南方 ( 即地磁北极 ) 的是小磁针的 S 极。方法归纳明确地磁场的特点及磁极间的相互作用规律 , 是顺利解答此题的关键。三、通电螺线管的有关作图 例 3 (2016 辽宁赤峰中考,15)开关闭合后,小磁针的指向如图所示,画出螺线管线圈的绕线方法。 答案 如图所示: 解析 由于小磁针的 S 极指向左 , 而异名磁极相互吸引 , 所以通电螺线管右端是 N 极、左端是 S 极 ; 据安培定则可知 , 电流从左端流入 , 故线圈的第一匝应该在里边 , 据此画出线圈的绕法即可。方法归纳在画绕线时 , 要注意线是从里面画还是从外面画 , 螺线管的磁极用右手来决定。四、家庭电路例...
