安徽省中考物理 考前题型过关 专题三 题型三 电磁学实验课件-人教版初中九年级全册物理课件

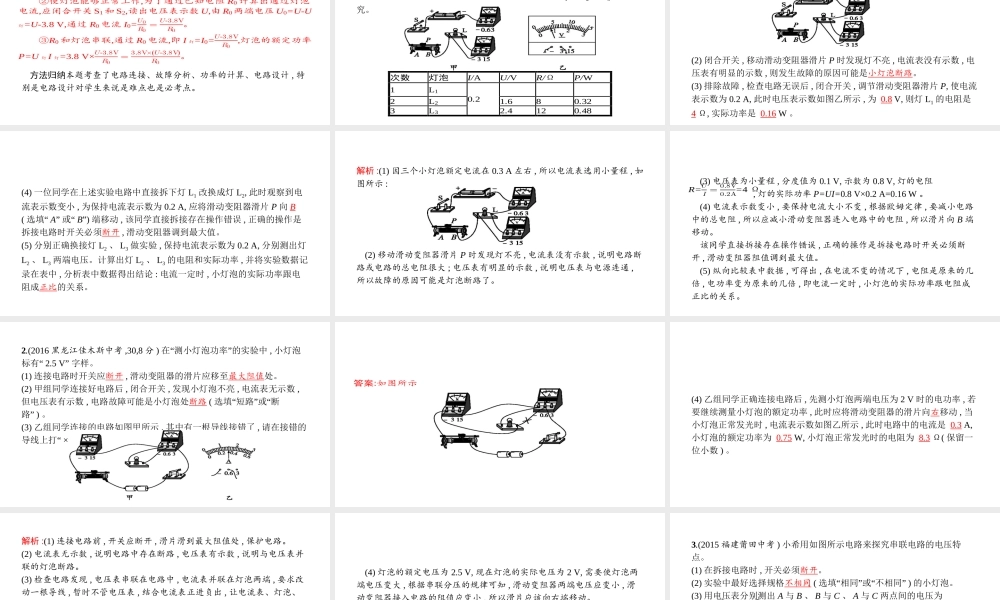

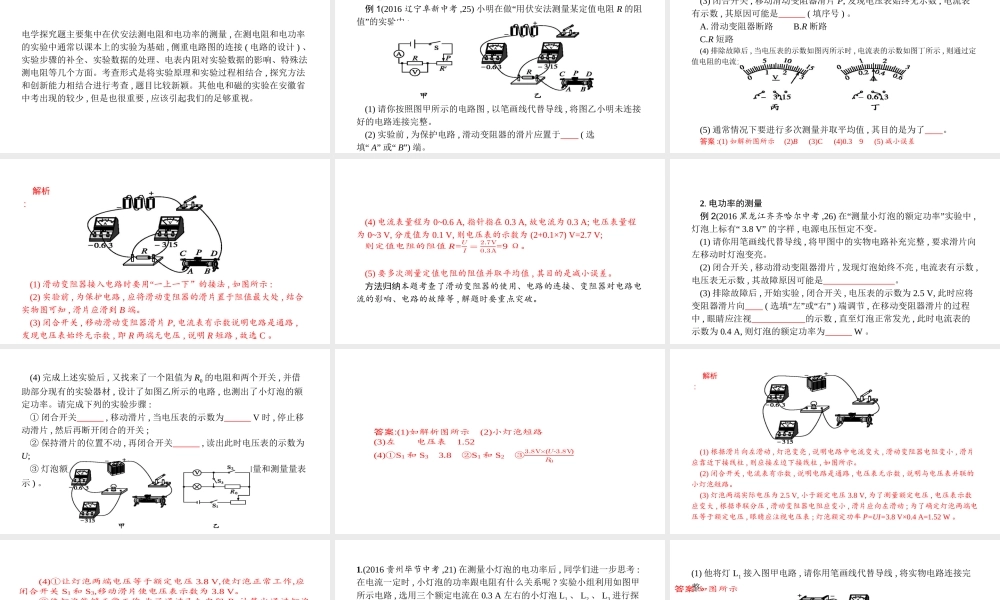

题型三 电磁学实验电学探究题主要集中在伏安法测电阻和电功率的测量 , 在测电阻和电功率的实验中通常以课本上的实验为基础 , 侧重电路图的连接 ( 电路的设计 ) 、实验步骤的补全、实验数据的处理、电表内阻对实验数据的影响、特殊法测电阻等几个方面。考查形式是将实验原理和实验过程相结合 , 探究方法和创新能力相结合进行考查 , 题目比较新颖。其他电和磁的实验在安徽省中考出现的较少 , 但是也很重要 , 应该引起我们的足够重视。1. 电阻的测量例 1(2016 辽宁阜新中考 ,25) 小明在做“用伏安法测量某定值电阻 R 的阻值”的实验中 :(1) 请你按照图甲所示的电路图 , 以笔画线代替导线 , 将图乙小明未连接好的电路连接完整。(2) 实验前 , 为保护电路 , 滑动变阻器的滑片应置于 ( 选填“ A” 或“ B”) 端。 (3) 闭合开关 , 移动滑动变阻器滑片 P, 发现电压表始终无示数 , 电流表有示数 , 其原因可能是 ( 填序号 ) 。 A. 滑动变阻器断路 B.R 断路C.R 短路(4) 排除故障后 , 当电压表的示数如图丙所示时 , 电流表的示数如图丁所示 , 则通过定值电阻的电流大小为 A, 它的阻值是 Ω 。 (5) 通常情况下要进行多次测量并取平均值 , 其目的是为了 。答案 :(1) 如解析图所示 (2)B (3)C (4)0.3 9 (5) 减小误差解析 : (1) 滑动变阻器接入电路时要用“一上一下”的接法 , 如图所示 :(2) 实验前 , 为保护电路 , 应将滑动变阻器的滑片置于阻值最大处 , 结合实物图可知 , 滑片应滑到 B 端。(3) 闭合开关 , 移动滑动变阻器滑片 P, 电流表有示数说明电路是通路 ,发现电压表始终无示数 , 即 R 两端无电压 , 说明 R 短路 , 故选 C 。(4) 电流表量程为 0~0.6 A, 指针指在 0.3 A, 故电流为 0.3 A; 电压表量程为 0~3 V, 分度值为 0.1 V, 则电压表的示数为 (2+0.1×7) V=2.7 V; (5) 要多次测量定值电阻的阻值并取平均值 , 其目的是减小误差。方法归纳本题考查了滑动变阻器的使用、电路的连接、变阻器对电路电流的影响、电路的故障等 , 解题时要重点突破。则定值电阻的阻值 R=𝑈𝐼 = 2.7V0.3A=9 Ω。 2. 电功率的测量例 2(2016 黑龙江齐齐哈尔中考 ,26) 在“测量小灯泡的额定功率”实验中 ,灯泡上标有“ 3.8 V” 的字样 , 电源电压恒定不变。(1) 请你用笔画线代替导线 , 将甲图中的实物电路补充完整...
