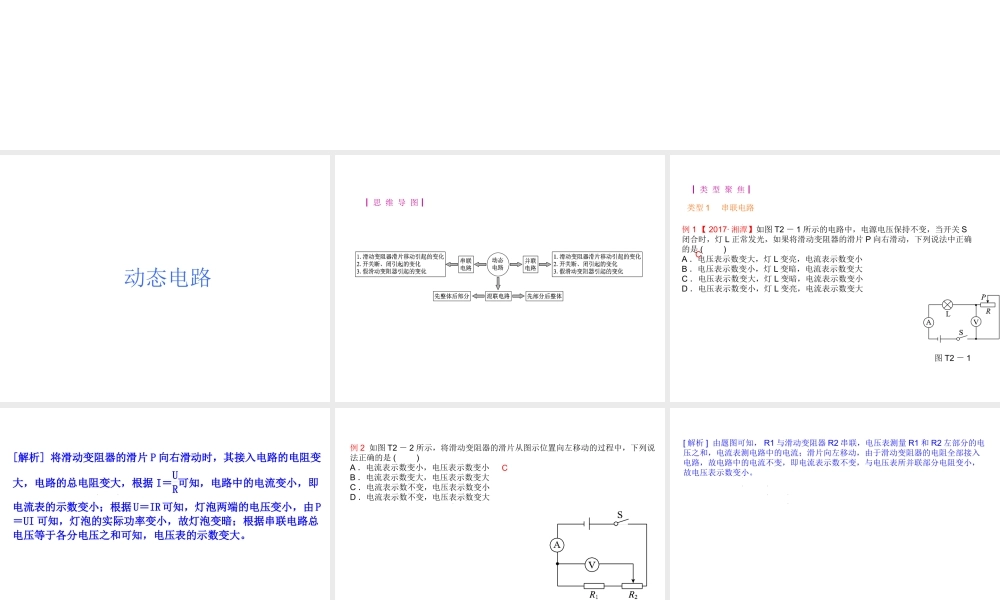

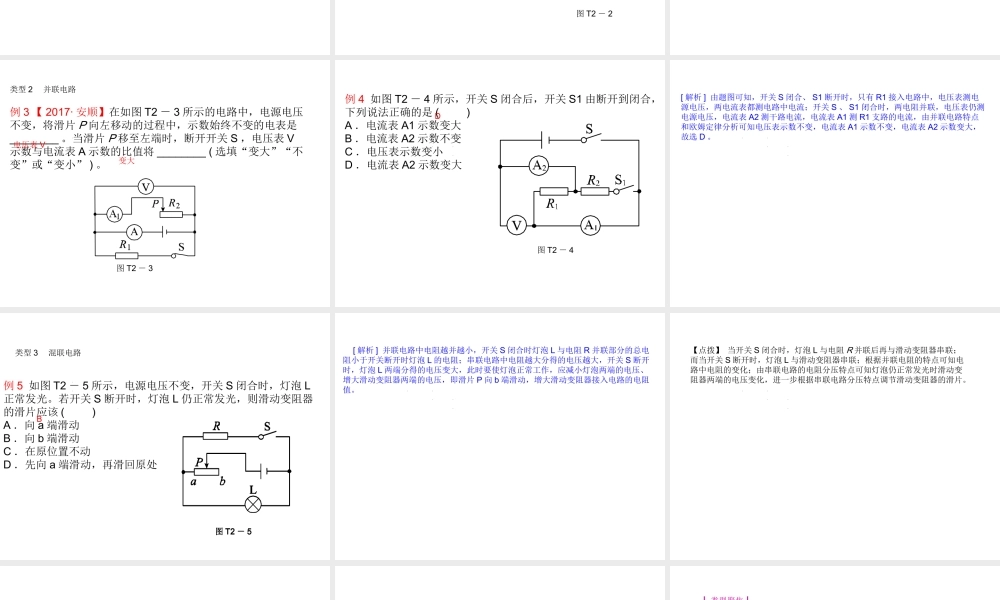

专题二 动态电路和电路故障专题动态电路┃ 思 维 导 图┃专题二┃动态电路和电路故障专题类型 1 串联电路┃ 类 型 聚 焦┃例 1 【 2017· 湘潭】如图 T2 － 1 所示的电路中，电源电压保持不变，当开关 S闭合时，灯 L 正常发光，如果将滑动变阻器的滑片 P 向右滑动，下列说法中正确的是 ( )A ．电压表示数变大，灯 L 变亮，电流表示数变小B ．电压表示数变小，灯 L 变暗，电流表示数变大C ．电压表示数变大，灯 L 变暗，电流表示数变小D ．电压表示数变小，灯 L 变亮，电流表示数变大图 T2 － 1 C专题二┃动态电路和电路故障专题[解析] 将滑动变阻器的滑片 P 向右滑动时，其接入电路的电阻变大，电路的总电阻变大，根据 I＝UR可知，电路中的电流变小，即电流表的示数变小；根据 U＝IR 可知，灯泡两端的电压变小，由 P＝UI 可知，灯泡的实际功率变小，故灯泡变暗；根据串联电路总电压等于各分电压之和可知，电压表的示数变大。 专题二┃动态电路和电路故障专题例 2 如图 T2 － 2 所示，将滑动变阻器的滑片从图示位置向左移动的过程中，下列说法正确的是 ( )A ．电流表示数变小，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数不变，电压表示数变小D ．电流表示数不变，电压表示数变大图 T2 － 2 C专题二┃动态电路和电路故障专题[ 解析 ] 由题图可知， R1 与滑动变阻器 R2 串联，电压表测量 R1 和 R2 左部分的电压之和，电流表测电路中的电流；滑片向左移动，由于滑动变阻器的电阻全部接入电路，故电路中的电流不变，即电流表示数不变，与电压表所并联部分电阻变小，故电压表示数变小。专题二┃动态电路和电路故障专题类型 2 并联电路例 3 【 2017· 安顺】在如图 T2 － 3 所示的电路中，电源电压不变，将滑片 P 向左移动的过程中，示数始终不变的电表是________ 。当滑片 P 移至左端时，断开开关 S ，电压表 V示数与电流表 A 示数的比值将 ________ ( 选填“变大”“不变”或“变小” ) 。图 T2 － 3 电压表 V 变大专题二┃动态电路和电路故障专题例 4 如图 T2 － 4 所示，开关 S 闭合后，开关 S1 由断开到闭合，下列说法正确的是 ( )A ．电流表 A1 示数变大B ．电流表 A2 示数不变C ．电压表示数变小D ．电流表 A2 示数变大图 T2 － 4 D专题二┃动态电路和电路故障专题[ 解析 ] 由...
