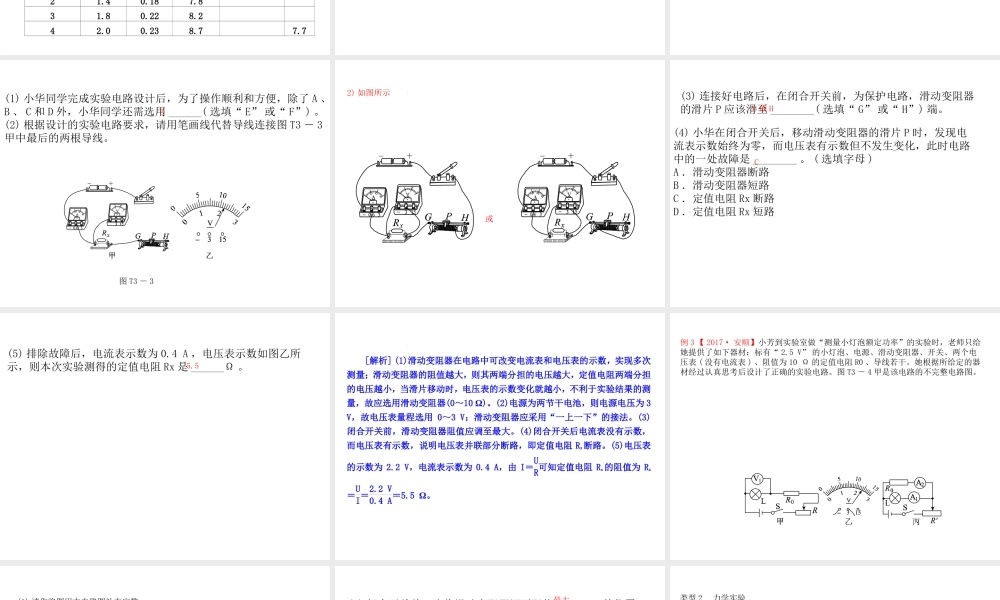

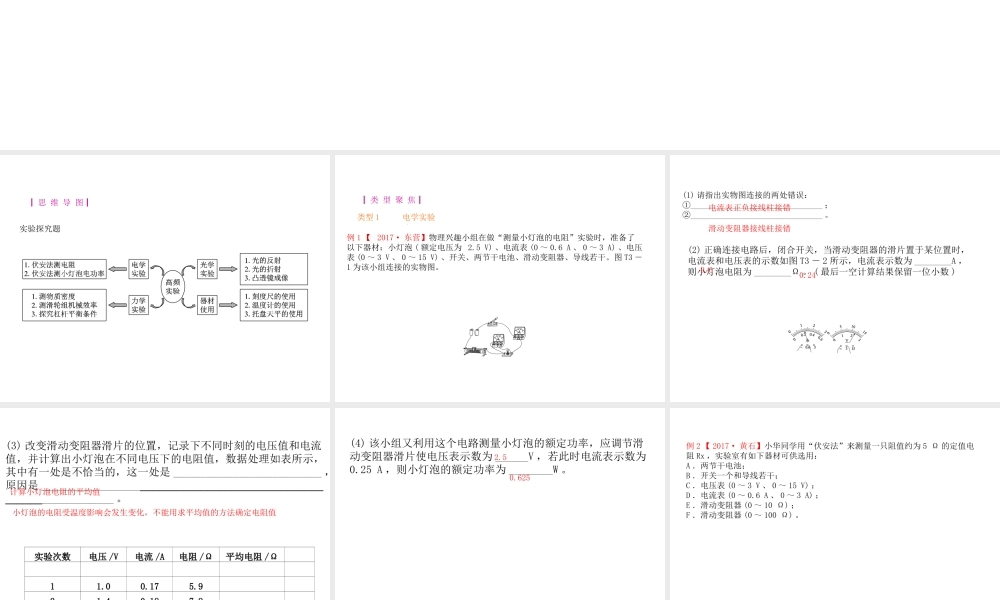

专题三 高频实验专题┃ 思 维 导 图┃实验探究题专题三 ┃高频实验专题类型 1 电学实验┃ 类 型 聚 焦┃例 1 【 2017· 东营】物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡 ( 额定电压为 2.5 V) 、电流表 (0 ～ 0.6 A 、 0 ～ 3 A) 、电压表 (0 ～ 3 V 、 0 ～ 15 V) 、开关、两节干电池、滑动变阻器、导线若干。图 T3 －1 为该小组连接的实物图。专题三 ┃高频实验专题(1) 请指出实物图连接的两处错误：①________________________________ ；②________________________________ 。(2) 正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图 T3 － 2 所示，电流表示数为 ________A ，则小灯泡电阻为 ________Ω 。 ( 最后一空计算结果保留一位小数 )电流表正负接线柱接错 滑动变阻器接线柱接错0.24 9.6 专题三 ┃高频实验专题(3) 改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理如表所示，其中有一处是不恰当的，这一处是 ___________________________ ，原因是 ___________________________________________________________________ 。实验次数电压 /V电流 /A电阻 /Ω平均电阻 /Ω 11.00.175.9 21.40.187.8 31.80.228.2 42.00.238.7 7.7计算小灯泡电阻的平均值小灯泡的电阻受温度影响会发生变化，不能用求平均值的方法确定电阻值专题三 ┃高频实验专题(4) 该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为 ______V ，若此时电流表示数为 0.25 A ，则小灯泡的额定功率为 ________W 。2.50.625专题三 ┃高频实验专题例 2 【 2017· 黄石】小华同学用“伏安法”来测量一只阻值约为 5 Ω 的定值电阻 Rx ，实验室有如下器材可供选用：A ．两节干电池；B ．开关一个和导线若干；C ．电压表 (0 ～ 3 V 、 0 ～ 15 V) ；D ．电流表 (0 ～ 0.6 A 、 0 ～ 3 A) ；E ．滑动变阻器 (0 ～ 10 Ω) ；F ．滑动变阻器 (0 ～ 100 Ω) 。专题三 ┃高频实验专题(1) 小华同学完成实验电路设计后，为了操作顺利和方便，除了 A 、B 、 C 和 D 外，小华同学还需选用 ______( 选填“ E” 或“ F”) 。(2) 根据设计的实验电路要求，请用笔画线代替导线连接图...
