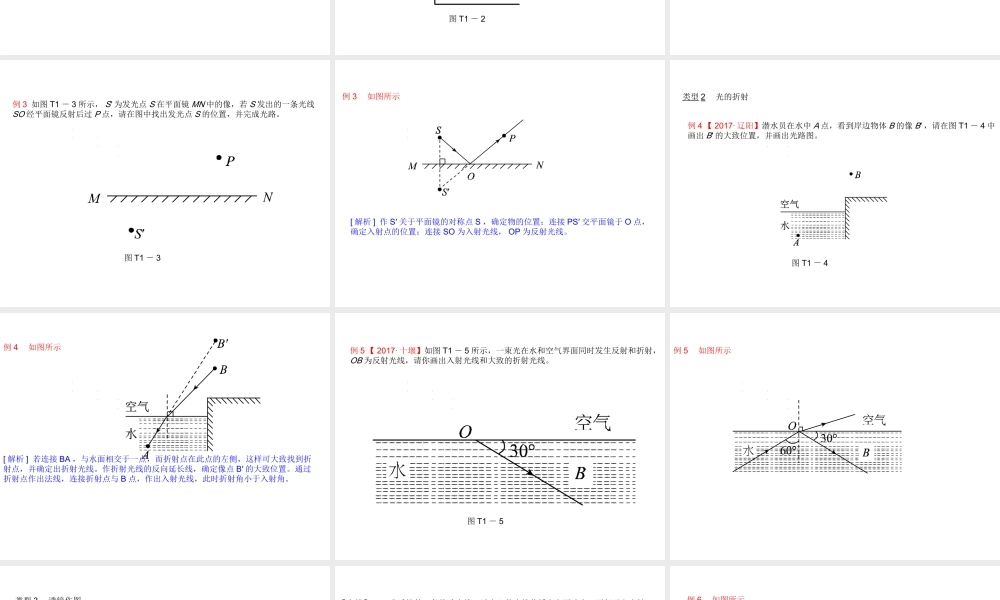

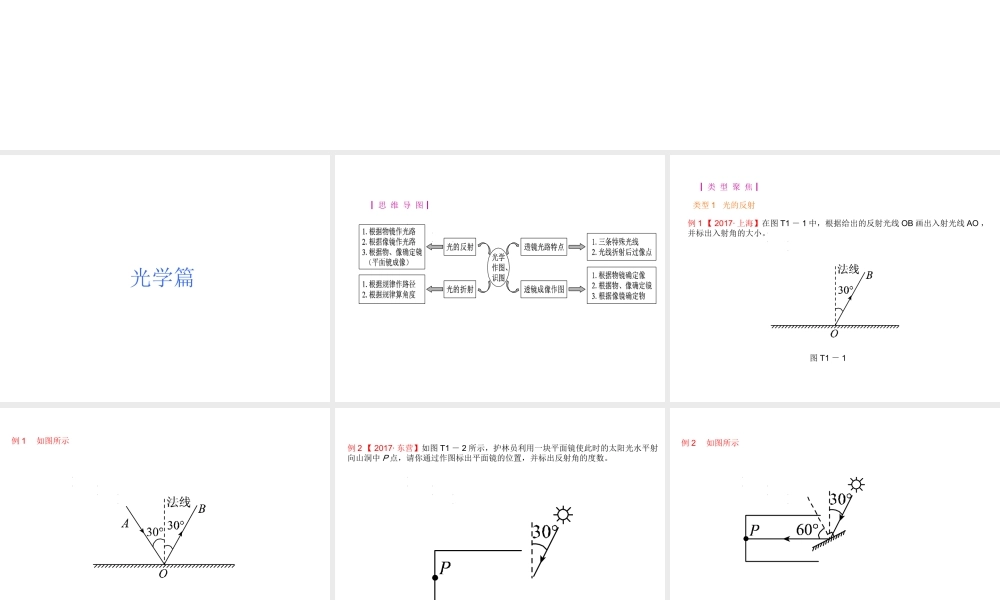

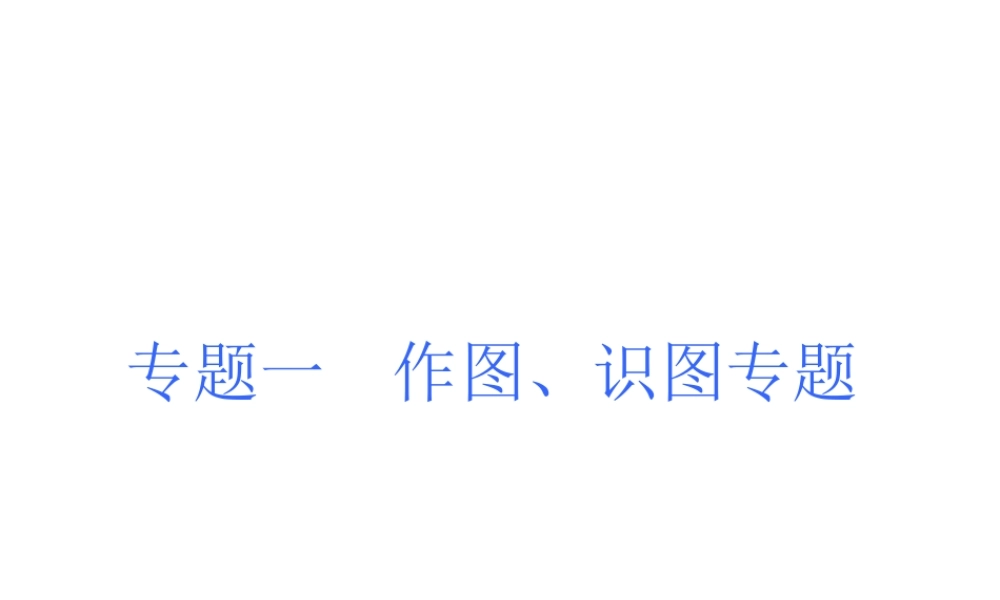

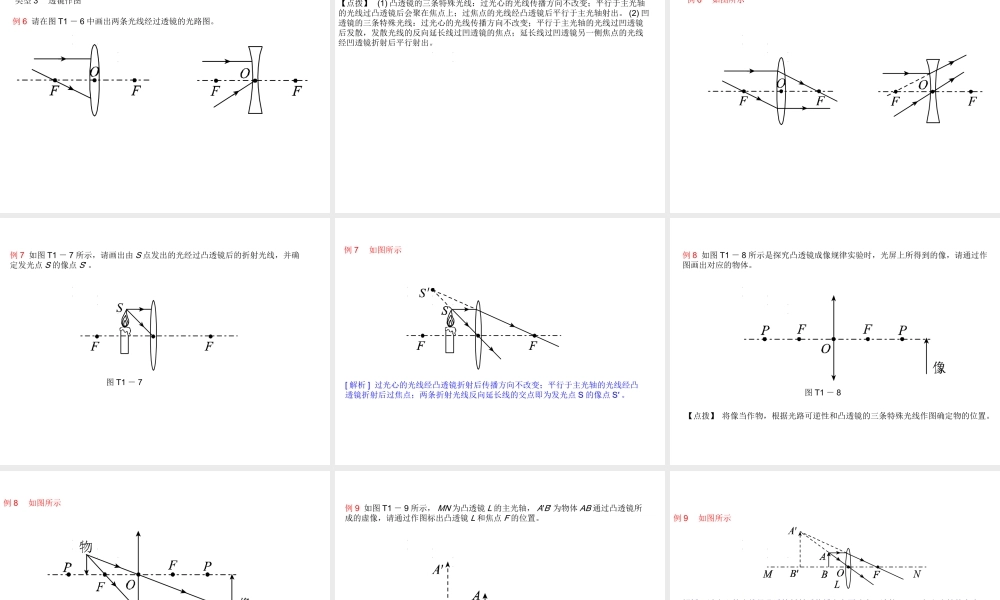

专题一 作图、识图专题光学篇┃ 思 维 导 图┃专题一┃作图、识图专题┃ 类 型 聚 焦┃专题一┃作图、识图专题类型 1 光的反射例 1 【 2017· 上海】在图 T1 － 1 中，根据给出的反射光线 OB 画出入射光线 AO ，并标出入射角的大小。图 T1 － 1专题一┃作图、识图专题例 1 如图所示专题一┃作图、识图专题例 2 【 2017· 东营】如图 T1 － 2 所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中 P 点，请你通过作图标出平面镜的位置，并标出反射角的度数。图 T1 － 2专题一┃作图、识图专题例 2 如图所示专题一┃作图、识图专题例 3 如图 T1 － 3 所示， S′ 为发光点 S 在平面镜 MN 中的像，若 S 发出的一条光线SO 经平面镜反射后过 P 点，请在图中找出发光点 S 的位置，并完成光路。图 T1 － 3 专题一┃作图、识图专题例 3 如图所示[ 解析 ] 作 S′ 关于平面镜的对称点 S ，确定物的位置；连接 PS′ 交平面镜于 O 点，确定入射点的位置；连接 SO 为入射光线， OP 为反射光线。专题一┃作图、识图专题类型 2 光的折射例 4 【 2017· 辽阳】潜水员在水中 A 点，看到岸边物体 B 的像 B′ ，请在图 T1 － 4 中画出 B′ 的大致位置，并画出光路图。图 T1 － 4专题一┃作图、识图专题例 4 如图所示[ 解析 ] 若连接 BA ，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线。作折射光线的反向延长线，确定像点 B′ 的大致位置。通过折射点作出法线，连接折射点与 B 点，作出入射光线，此时折射角小于入射角。专题一┃作图、识图专题例 5 【 2017· 十堰】如图 T1 － 5 所示，一束光在水和空气界面同时发生反射和折射，OB 为反射光线，请你画出入射光线和大致的折射光线。图 T1 － 5专题一┃作图、识图专题例 5 如图所示专题一┃作图、识图专题类型 3 透镜作图例 6 请在图 T1 － 6 中画出两条光线经过透镜的光路图。 专题一┃作图、识图专题【点拨】 (1) 凸透镜的三条特殊光线：过光心的光线传播方向不改变；平行于主光轴的光线过凸透镜后会聚在焦点上；过焦点的光线经凸透镜后平行于主光轴射出。 (2) 凹透镜的三条特殊光线：过光心的光线传播方向不改变；平行于主光轴的光线过凹透镜后发散，发散光线的反向延长线过凹透镜的焦点；延长线过凹透镜另一侧焦点的光线...
