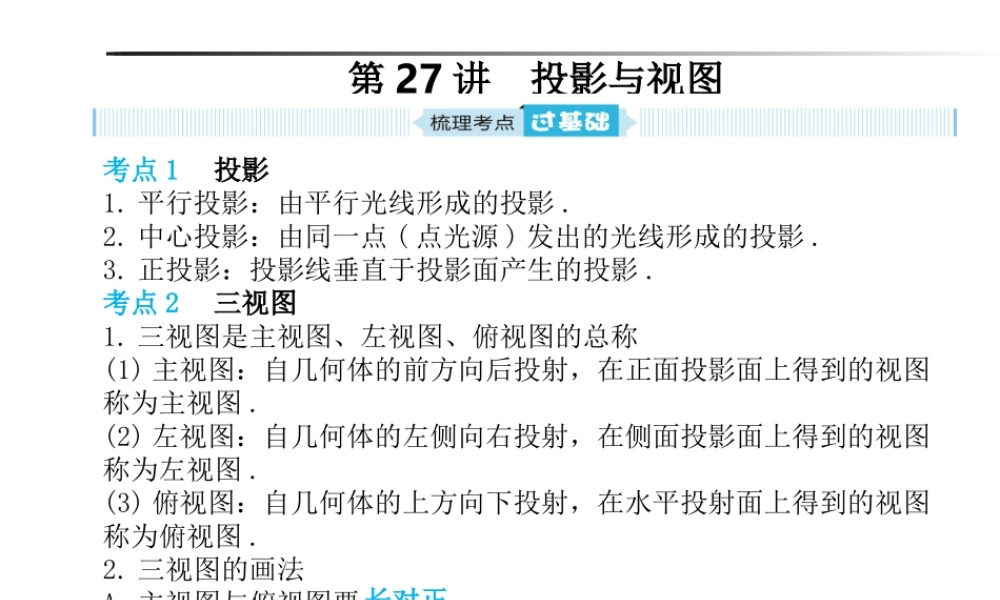

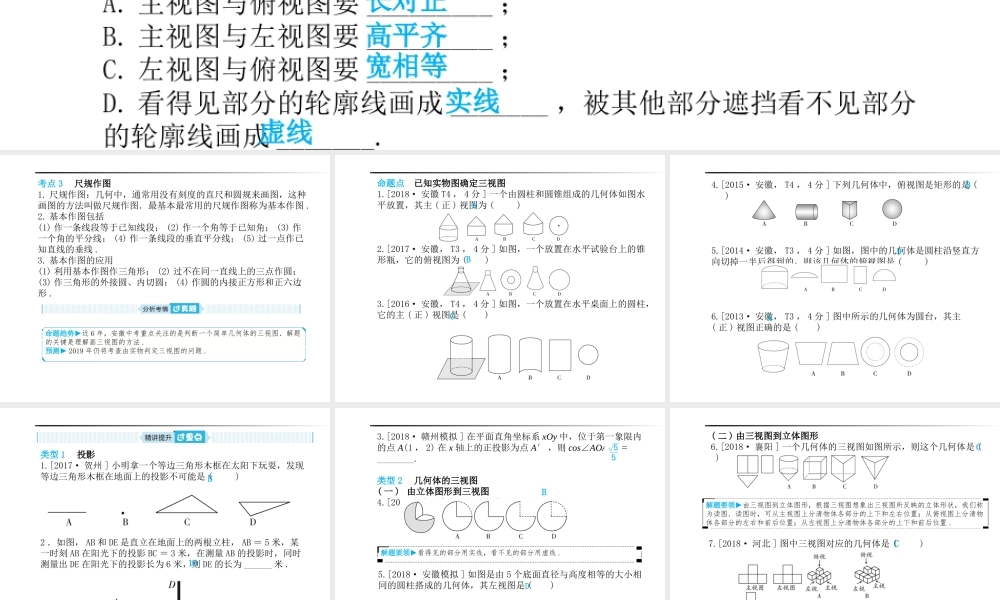

第 27 讲 投影与视图考点 1 投影1. 平行投影：由平行光线形成的投影 .2. 中心投影：由同一点 ( 点光源 ) 发出的光线形成的投影 .3. 正投影：投影线垂直于投影面产生的投影 . 考点 2 三视图1. 三视图是主视图、左视图、俯视图的总称(1) 主视图：自几何体的前方向后投射，在正面投影面上得到的视图称为主视图 .(2) 左视图：自几何体的左侧向右投射，在侧面投影面上得到的视图称为左视图 .(3) 俯视图：自几何体的上方向下投射，在水平投射面上得到的视图称为俯视图 .2. 三视图的画法A. 主视图与俯视图要 _________ ；B. 主视图与左视图要 _________ ；C. 左视图与俯视图要 _________ ；D. 看得见部分的轮廓线画成 _______ ，被其他部分遮挡看不见部分的轮廓线画成 _______.长对正高平齐宽相等实线虚线考点 3 尺规作图1. 尺规作图：几何中，通常用没有刻度的直尺和圆规来画图，这种画图的方法叫做尺规作图．最基本最常用的尺规作图称为基本作图 .2. 基本作图包括(1) 作一条线段等于已知线段； (2) 作一个角等于已知角； (3) 作一个角的平分线； (4) 作一条线段的垂直平分线； (5) 过一点作已知直线的垂线 .3. 基本作图的应用(1) 利用基本作图作三角形； (2) 过不在同一直线上的三点作圆；(3) 作三角形的外接圆、内切圆； (4) 作圆的内接正方形和正六边形 .命题趋势►近 6 年，安徽中考重点关注的是判断一个简单几何体的三视图．解题的关键是理解画三视图的方法 .预测► 2019 年仍将考查由实物判定三视图的问题 .命题点 已知实物图确定三视图1.[2018· 安徽 T4 ， 4 分 ] 一个由圆柱和圆锥组成的几何体如图水平放置，其主 ( 正 ) 视图为 ( )2.[2017· 安徽， T3 ， 4 分 ] 如图，一个放置在水平试验台上的锥形瓶，它的俯视图为 ( )3.[2016· 安徽， T4 ， 4 分 ] 如图，一个放置在水平桌面上的圆柱，它的主 ( 正 ) 视图是 ( ) ABC4.[2015· 安徽， T4 ， 4 分 ] 下列几何体中，俯视图是矩形的是 ( )5.[2014· 安徽， T3 ， 4 分 ] 如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是 ( )6.[2013· 安徽， T3 ， 4 分 ] 图中所示的几何体为圆台，其主( 正 ) 视图正确的是 ( )BDA类型 1 投影1.[2017· 贺州 ] 小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上...
