（东营专版）中考物理总复习 第十九章 生活用电课件-人教版初中九年级全册物理课件

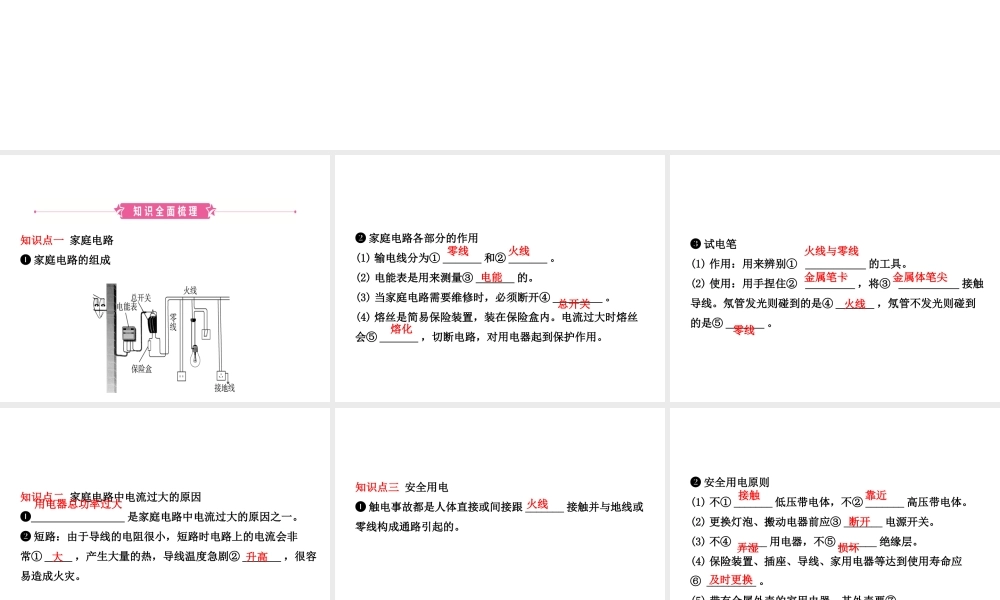

第十九章 生活用电知识点一 家庭电路❶ 家庭电路的组成❷ 家庭电路各部分的作用(1) 输电线分为① _______ 和② _______ 。(2) 电能表是用来测量③ _______ 的。(3) 当家庭电路需要维修时，必须断开④ _________ 。(4) 熔丝是简易保险装置，装在保险盒内。电流过大时熔丝会⑤ _______ ，切断电路，对用电器起到保护作用。 零线 火线 电能 总开关 熔化 ❸ 试电笔(1) 作用：用来辨别① ___________ 的工具。(2) 使用：用手捏住② _________ ，将③ ___________ 接触导线。氖管发光则碰到的是④ _______ ，氖管不发光则碰到的是⑤ _______ 。火线与零线金属笔卡金属体笔尖 火线 零线 知识点二 家庭电路中电流过大的原因❶_________________ 是家庭电路中电流过大的原因之一。❷ 短路：由于导线的电阻很小，短路时电路上的电流会非常① _____ ，产生大量的热，导线温度急剧② _______ ，很容易造成火灾。用电器总功率过大 大 升高 知识点三 安全用电❶ 触电事故都是人体直接或间接跟 _______ 接触并与地线或零线构成通路引起的。 火线 ❷ 安全用电原则(1) 不① _______ 低压带电体，不② _______ 高压带电体。(2) 更换灯泡、搬动电器前应③ _______ 电源开关。(3) 不④ _____ 用电器，不⑤ _______ 绝缘层。(4) 保险装置、插座、导线、家用电器等达到使用寿命应⑥ _________ 。(5) 带有金属外壳的家用电器，其外壳要⑦ _______ 。 接触 靠近 断开 弄湿 损坏 及时更换 接地 图片命题角度命题内容P106 图 19.1 － 2试电笔的使用方法1. 如图所示，使用试电笔时要接触笔尾金属体，若氖管发出红光，检测的是 _______ 。若试电笔的电阻阻值约为 106 Ω( 忽略人体的电阻 ) ，则通过人体电流约为 __________A ，由于电流很小，不会对人有伤害 火线2.2×10 － 4图片命题角度命题内容P107 图 19.1 －5三孔插座的接法2. 如图所示，是三孔插座和三脚插头，①应接 ___ 线，②应接___ 线，③ 应接 _____ 线。 ( 左零右火上接地 )地火 零图片命题角度命题内容P113 图 19.3 － 2( 甲 )家庭电路触电事故的原因3. 如图，假如人的一只手接触火线，另一只手接触零线，这样， _____ 、_______ 和电网中的供电设备就构成了闭合电路，大电流流过人体，就会发生触电事故人体 导线图片命题角度命题内容P114 图 19.3 － 3( 乙 )高压触电类...
