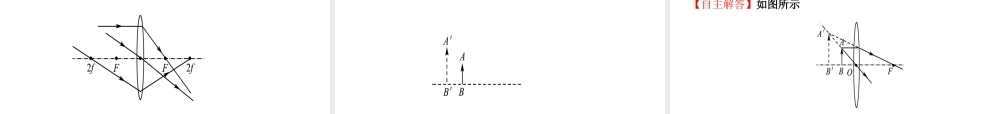

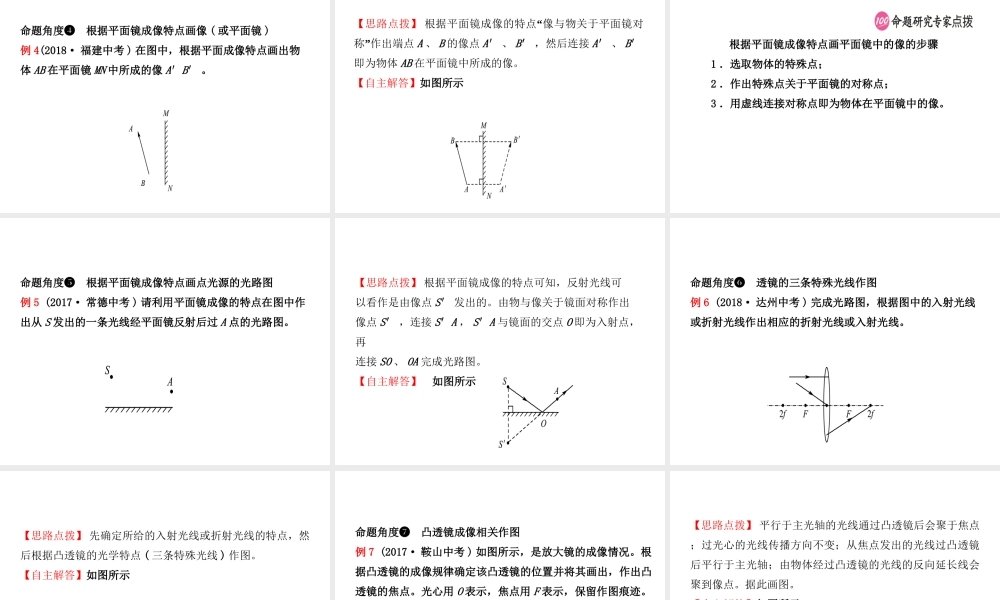

专题一 作图题类型一 光学作图1 ．要借助工具 ( 铅笔、直尺、圆规等 ) ，作图要规范；2 ．实际光线 ( 如入射光线、反射光线、折射光线 ) 要画实线，不是实际光线 ( 如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线 ) 要画虚线；3 ．光线要标箭头，光线与光线之间要连接好，不要断开，同时注意箭头的方向；4 ．如光源、物点、像点有对应符号字母的要标上；5 ．法线与镜面或界面垂直，像与物之间的连线与镜面垂直，要画垂直符号。命题角度 根据入❶( 反 ) 射光线作出反 ( 入 ) 射光线例 1 (2018· 重庆中考 A 卷改编 ) 请按要求完成下列作图：画出图中入射光线 AO 经平面镜反射后的反射光线 OB ，并标出反射角的大小。【思路点拨】 要解决此题，需要掌握光的反射定律的内“”容： 三线共面，法线居中，两角相等 。需要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角，反射角是反射光线与法线的夹角。【自主解答】如图所示 根据入 ( 反 ) 射光线作反 ( 入 ) 射光线的步骤 1 ．找点：入 ( 反 ) 射光线与反射面的交点即为入 ( 反) 射点； 2 ．作法线：过入 ( 反 ) 射点作垂直于反射面的虚线即为法线，并标出垂足； 3 ．作光线：根据“反射角等于入射角”作出反 ( 入 )射光线，并标注箭头表示光的传播方向； 4 ．标角度：若题中要求标注角度，在完成光路图后，应标出相应的反 ( 入 ) 射角的大小。命题角度 根据入射光线和反射光线画出平面镜❷例 2 (2018· 桂林中考 ) 如图所示，射向平面镜的一束光 AO经镜面反射后沿水平方向 OB 射出， ON 是∠ AOB 的角平分线，请在图中作出平面镜放置的位置并标出入射角 α 。【思路点拨】 法线是反射光线与入射光线夹角的平分线，根据平面镜与法线垂直且过反射点确定平面镜的位置。根据入“”射角的概念 入射角是入射光线与法线的夹角 可标出入射角。【自主解答】 如图所示 根据入射光线和反射光线画出平面镜的步骤 1 ．作出入射光线和反射光线夹角的平分线，此线即为法线； 2 ．过入射光线与反射光线的交点作垂直于法线的一条直线，此直线即为平面镜的位置； 3 ．用短斜线标出平面镜的非反射面。命题角度 光的折射作图❸例 3 (2017· 朝阳中考 ) 如图所示，一束光垂直于玻璃三棱镜的一个面射入，从三棱镜斜面射出，请画出这束光的光路图 ( 保留作图痕迹 ) 。【思路点拨】...
