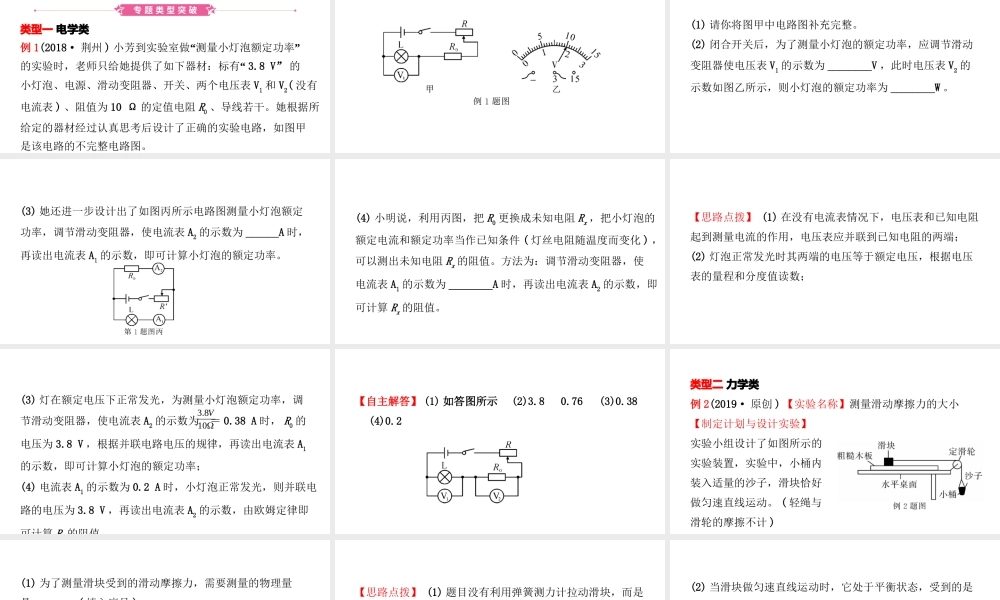

专题七 课内测量型实验类型一 电学类例 1(2018· 荆州 )“”小芳到实验室做 测量小灯泡额定功率“的实验时，老师只给她提供了如下器材：标有 3.8 V” 的小灯泡、电源、滑动变阻器、开关、两个电压表 V1 和 V2( 没有电流表 ) 、阻值为 10 Ω 的定值电阻 R0 、导线若干。她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图。(1) 请你将图甲中电路图补充完整。(2) 闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器使电压表 V1 的示数为 ________V ，此时电压表 V2 的示数如图乙所示，则小灯泡的额定功率为 ________W 。(3) 她还进一步设计出了如图丙所示电路图测量小灯泡额定功率，调节滑动变阻器，使电流表 A2 的示数为 ______A 时，再读出电流表 A1 的示数，即可计算小灯泡的额定功率。(4) 小明说，利用丙图，把 R0 更换成未知电阻 Rx ，把小灯泡的额定电流和额定功率当作已知条件 ( 灯丝电阻随温度而变化 ) ，可以测出未知电阻 Rx 的阻值。方法为：调节滑动变阻器，使电流表 A1 的示数为 ________A 时，再读出电流表 A2 的示数，即可计算 Rx 的阻值。【思路点拨】 (1) 在没有电流表情况下，电压表和已知电阻起到测量电流的作用，电压表应并联到已知电阻的两端；(2) 灯泡正常发光时其两端的电压等于额定电压，根据电压表的量程和分度值读数；(3) 灯在额定电压下正常发光，为测量小灯泡额定功率，调节滑动变阻器，使电流表 A2 的示数为＝ 0.38 A 时， R0 的电压为 3.8 V ，根据并联电路电压的规律，再读出电流表 A1的示数，即可计算小灯泡的额定功率；(4) 电流表 A1 的示数为 0.2 A 时，小灯泡正常发光，则并联电路的电压为 3.8 V ，再读出电流表 A2 的示数，由欧姆定律即可计算 Rx 的阻值。3.810V【自主解答】 (1) 如答图所示 (2)3.8 0.76 (3)0.38 (4)0.2 类型二 力学类例 2(2019· 原创 ) 【实验名称】测量滑动摩擦力的大小【制定计划与设计实验】实验小组设计了如图所示的实验装置，实验中，小桶内装入适量的沙子，滑块恰好做匀速直线运动。 ( 轻绳与滑轮的摩擦不计 )(1) 为了测量滑块受到的滑动摩擦力，需要测量的物理量是 ________( 填入序号 ) 。A ．滑块的质量 m1 B ．小桶和沙子的总质量 m2(2) 根据 ________ 可知，滑块受到的滑动摩擦力 f1 ＝________ 。 ( 用物理量...
